驅動容性負載

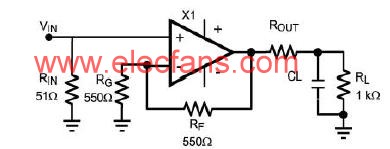

透過加入電阻（ROUT），幾乎可以在放大器輸出端上驅動任何數量的電容，而不會出現穩定性的問題，如圖4所示。這是運算放大器常用的方法，對電壓和電流回授放大器均可起作用。這種技術特別有用于當驅動高速模擬-數字轉換器時。ROUT電阻安裝在運算放大器和容性負載（ADC）之間。在電路板空間允許的情況下，電阻應要盡可能靠近放大器。
圖5中的曲線表明了根據電容尺寸的不同而建議使用的ROUT的電阻值。該圖是基于1k奧姆電阻負載而繪制的。如果RL小于該值，則ROUT也可以小于該值。另一種方法是將ROUT放在回授回路的內部（圖中未標明）。您可以將RF連接到隔離電阻的輸出端，而不是把RF連接在如圖所示的ROUT和放大器之間。這樣可以保持增益準確度，但是在其它應用例子中隔離電阻仍然會損失。我們應該了解這種方法確實有缺點。因為電阻和電容形成了一個低通濾波器，所以使用該電路會損失頻寬。LMH6738的反應圖表如下所示。正如看到的一樣，無論電阻值為多少，電容越高，越難驅動和降低相應的頻寬。

圖6. 增益為2的情況下LMH6738的頻率反應和容性負載

針對高速應用的電流回授運算放大器詳細請查看：http://www.asorrir.com/soft/69/2010/2010100591350.html
