可以檢測交流電源波形零點的同步脈沖發生器

電路的功能

這種零點檢測電路可使電源的交流信號同步，并進行各種處理，或把同步信號加入電源中。電路的輸出為單脈沖。
輸入信號不只限于交流電源信號，也可以是普通的正弦波。本電路作為同步脈沖發生電路，已獲得廣泛的應用。

電路工作原理

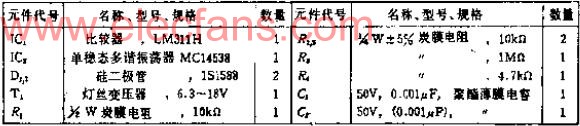

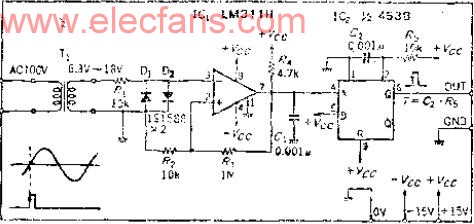

為了使100~220V的交流線路電壓變成可供IC電路輸入的電壓，必須采用小型變壓器，該變壓器還起到與交流線路隔離的作用。電路只進行過零檢測。用二極管D1、D2把波形幅度限制為正負0.6V左右，這樣即使電源電壓變化很大也能穩定工作。當交流線路的噪聲非常高時，應在變壓器的次級加低通濾波器，但選擇濾波器的頻率時應保證線路信號頻率沒有相移，過零檢測由比較器IC完成，增加由R2、R3組成的滯后電路可使工作穩定。用IC1輸出的上升沿觸發單穩態多諧振蕩器，產生T=C2、C5的脈沖，所以該脈沖的上升沿相當于零交點。
