PWM信號整形變換成互補對稱的輸出驅動信號

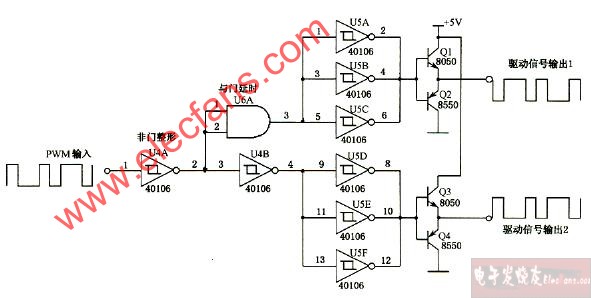

將PWM 信號整形變換成互補對稱的輸出驅動信號，用 CD40106 施密特觸發器并聯運用以獲得較大的電流輸出，送給由晶體三極管組成的互補對稱式射極跟隨器驅動的輸出管，保證了快速驅動。驅動電路晶體三極管選用2SC8050和2SA8550對管。

圖 13 驅動電路

⑸ 低通濾波器本電 14)。對濾波器的要求是
上限得到了一組較佳的參數：L1=22μH，L2小。因輸出功率稍大于1W，屬小功率輸出，可選用功率相對較小、輸入電容較小、容易快速驅動的對管，IRFD120和IRFD9120 VMOS對管的參數能夠滿足上述要求，故采用之。實際電路如圖14所示?；パaPWM開關驅動信號交替開啟Q5和Q8或Q6和Q7，分別經兩個4階Butterworth濾波器濾波后推動喇叭工作。

閱讀全文
