程控增益放大部分電路

為了改變放大器的增益，一般有兩條途徑：一是改變反相端 的輸入電阻阻值，二是改變負反饋電阻阻值。通過設計一個電阻網絡和開關來實現這種功能。
方案一：采用模擬開關或繼電器作為開關，構成梯形電阻網絡，由單片機控制繼電 器或模擬開關的通斷，從而改變電壓增益。此方案的優點在于繼電器的導通電阻小，斷開電阻大，損耗較少，且有很好的隔離作用。但缺點是電阻網絡的匹配難以實現，且占用體積大，速度較慢。因此，給調試工作將帶來很大的困難。

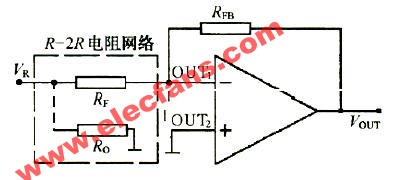

方案二：為了解決電阻網絡的匹配問題，考慮能否利用集成的高精度電阻網絡。鑒于D/A轉換器能把數字量變為模擬量，它的內部結構一般是電阻R-2R梯形網絡，并集成有多路模擬開關。因此，我們采取了與常規D/A變換不同的用法，巧妙地反向利用D/A轉換器的內部電阻網絡實現此功能。又考慮到AD7520是一種廉價型的10位D/A轉換芯片，由CMOS電流開關和梯形電阻網絡構成，結構簡單，通用性好，配置靈活，其內部電阻網絡由薄膜電阻構成，激光修正，相對于繼電器和模擬開關等設計電阻網絡而言，具有精確度高、體積小、控制方便、外圍布線簡化等特點。因此，最后采用方案二來實現程控電壓增益。其等效電路圖為圖3。由數字量控制的R-2R梯形網絡在反饋回路上等效為輸入電阻Rpo。從參考電壓VR流經梯形網絡至IOUT1端的電流IF'和沒有分流電阻R0時的電流，I(IOUT1)相比，其關系為，IF’=(D/1024)×I，故RF=(1024/D)×R0。因此，這種程控增益放大器的增益A為

數字量D與放大器增益A的關系表為

通過調節RFB的值，可使上表的對應關系得以滿足。
