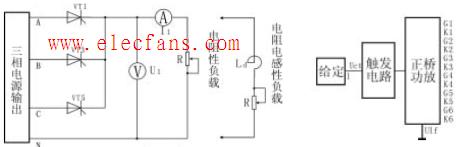

三相半波可控整流電路實驗原理圖

三相半波可控整流電路實驗原理圖

三相半波可控整流電路用了三只晶閘管，與單相電路比較，其輸出電壓脈動小，輸出功率大。不足之處是晶閘管電流即變壓器的副邊電流在一個周期內只有1/3 時間有電流流過，變壓器利用率較低。圖3-10中晶閘管用DJK02正橋組的三個，電阻R用D42三相可調電阻，將兩個900Ω接成并聯形式，電感用DJK02 面板上的700mH，其三相觸發信號由DJK02-1內部提供，只需在其外加一個給定電壓接到端即可。直流電壓、電流表由DJK02 獲得。
