假期前后，溫馨提醒所有的蔡司用戶，規范操作，不要忘記維護好我們的“好伙伴”。如放假期間實驗室內無人值守，建議關閉實驗室內的用電設備，避免可能造成的火災風險。
?

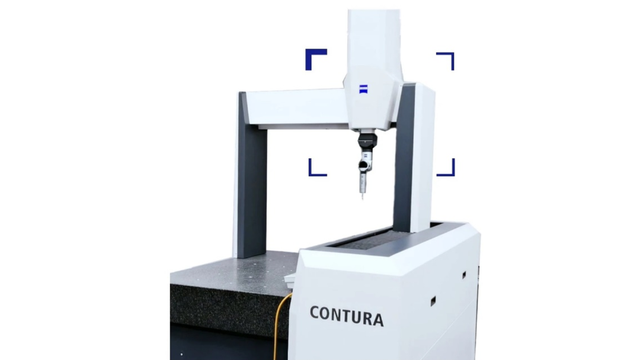

橋式測量機設備專屬攻略
節前關閉設備
01. 停在安全位置，X軸移動到右側，Y軸移動到機器后方，Z軸抬高到完全遮住光柵尺，需要避免停在極限位置，造成節后開機無法加載驅動。

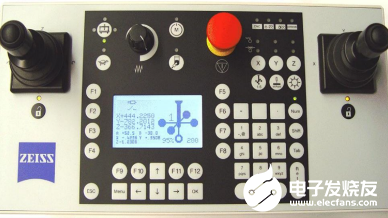

02. 關閉設備電源，控制柜上有總電源開關的，也需要旋轉到OFF檔。CONTURA和SPECTRUM部分設備確保操作手柄左側的電源按鈕已經彈出。有UPS不間斷電源，也需要關閉。
03. 關閉壓縮空氣氣源開關，避免節后突然通氣，直接將空氣中的冷凝水直接送入設備。
04. 備份好config文件，路徑：C:\Users\Public\Documents\Zeiss\CALYPSO\config
節后開啟設備
01. 至少提前24h打開空調，恒溫足夠時間后待實驗室溫度達到18-22攝氏度，濕度在40-60%之間后再開啟設備。
02. 檢查壓縮空氣，要求外部氣壓在6-8bar之間，通氣前需要檢查氣源是否有油和水，如果有的話需要提前排空，需要確保三坐標上的過濾單元設定氣壓為5Bar。

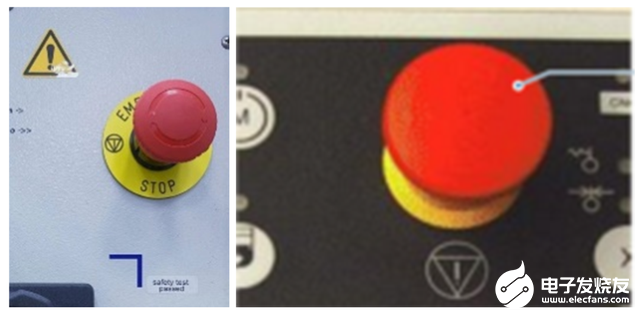

03. 確認設備上各個位置的急停開關已經拔出。
04. 三坐標通電時要避免與其他大型設備同時啟動，防止同一時間電路上過大負載，造成三坐標控制系統損壞。
05. 使用設備前，需要用無塵布加少量無水酒精沿著單一方向清潔所有導軌并清潔標準球和所有探針。
?
?
CT 設備專屬攻略
節前CT關機注意事項
01. 關機前將設備移動至推薦位置
取出設備中測量工件，將轉臺移動到loading 位置，清潔設備后關閉裝載門。按此操作可以有效保證設備機械結構穩定及長時間靜置的影響。
02. 關閉設備電源

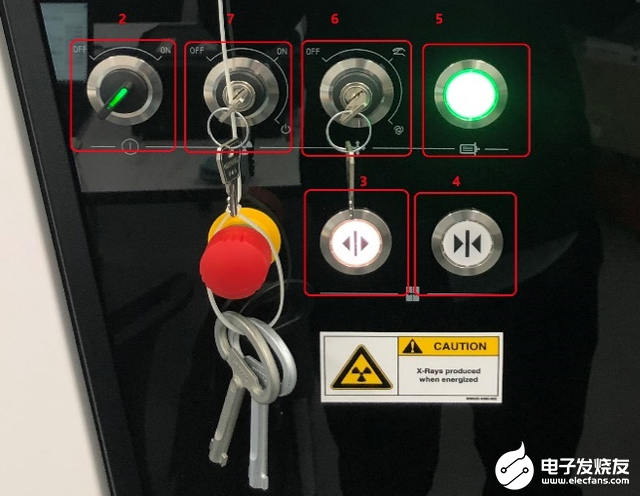

按照順序關閉設備電源：依次關閉射線開關、驅動開關和電源開關。然后關閉總電源開關，最后關閉UPS。
03. 文件做好備份
關閉METROTOM OS 測量軟件，對軟件安裝目錄下的的config文件進行備份。若條件允許，可以做系統全備份，然后再關閉工作站和顯示器。
節后CT開機注意事項
01. 建議提前打開空調系統，控制實驗室溫度18℃-22℃，恒溫24小時以上。并檢查測量室濕度是否在40%-70%之間。
02. 在溫度和濕度達標后，檢查供電端電源以及二次地線狀態，正常后方可啟動設備，但建議與其他大型設備啟動時間錯開進行，避免同一時間段電路上負載過大對設備產生的不良影響。
03. 按照順序開機：首先打開UPS和總電源開關。然后依次打開電源開關、驅動開關和射線開關。
04. 長時間停機后需要一定的時間重新恢復設備真空，一般需要6至12小時，待真空恢復到400以下后，方可在軟件中對設備進行初始化和熱機。

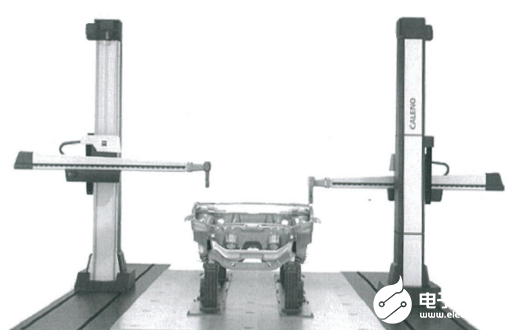

懸臂式測量機設備專屬攻略
節前關閉設備注意事項
01. 停在安全位置，X軸移動到距離零點約300mm處，Y軸移動到距離零點約300mm處，Z軸抬高到距離頂部零點約300mm處，不要停在極限位置。特別是測座，DSE\CSC\DSC這三種測座的AB軸調至0/0°，并將吸盤從測座上卸下，減少測座負荷。
02. 關閉設備電源

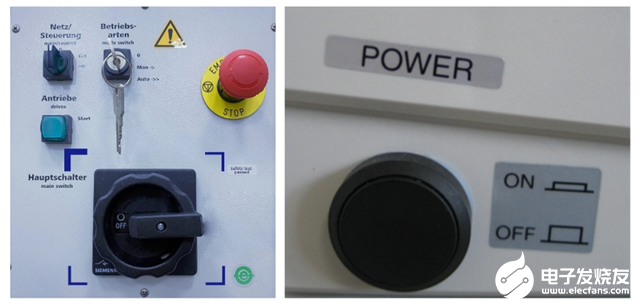

PRO/PRO2/PRO-T/Caleno/Caleno-T機型（C9N控制柜）：
首先按下急停按鈕3；然后關閉控制柜上總電源開關1，即旋轉到OFF檔；然后關閉電源控制旋轉開關2 ，最后關閉UPS不間斷電源。
Carmet II機型 （C99L控制柜）：

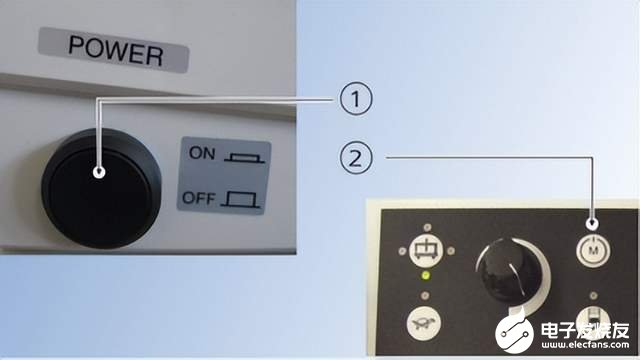

首先按下紅色急停按鈕，這時按鍵2的燈會熄滅，然后按下控制盒左側的power按鈕1，按鈕彈出后即為關閉控制柜電源。

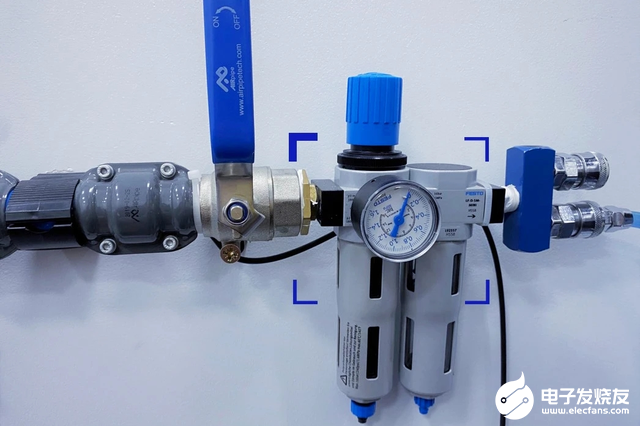

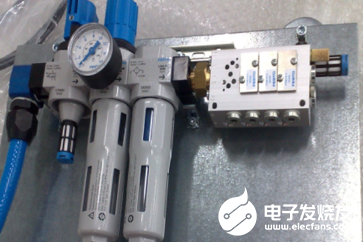

03. 關閉壓縮空氣氣源開關，首先關閉空氣濾器旋轉開關，氣壓表指針置零，然后關閉送氣閥門扳手。避免假日期間突然通氣，直接將空氣中的冷凝水直接送入設備。
04. 軟件方面，備份好config文件，如下：
CMMOS的路徑：
C:\Program Files(x86)\Zeiss\CMM-OS 6.4\config
CALIGO的路徑：
C:\ProgramData\Zeiss\CALIGO3.8\config
05. 關閉工作站，先退出所有軟件，特別是測量軟件一定要按正確順序退出，如果強制退出軟件或非法關閉電腦，容易造成軟件或系統的插件破損或丟失，下次無法正常打開軟件。
溫馨提示
如果條件允許，建議在假日期間三坐標測量室的空調保持工作狀態，特別是北方的用戶，測量室溫度如果驟升或驟降，熱脹冷縮會對測量機的光柵尺造成極強的負荷而損壞光柵尺。
節后開啟設備注意事項
01. 在進行測量工作前，至少提前24h打開空調，恒溫足夠時間，待實驗室溫度達到16-24攝氏度，濕度在30-70%范圍內。
02. 檢查壓縮空氣，要求外部氣壓在6-8bar之間，通氣前需要檢查氣源是否有油和水，如果有的話需要提前排空，需要確保三坐標上的過濾單元設定氣壓為5Bar。
03. 開機前清潔檢查，需要用無塵布加少量無水酒精沿著單一方向清潔所有導軌，檢查所有裸漏外部的光柵尺是否潔凈；檢查并清潔控制柜的進氣濾網，如果濾網堵塞影響散熱，導致控制柜死機甚至燒毀板卡。
04. 通電開機

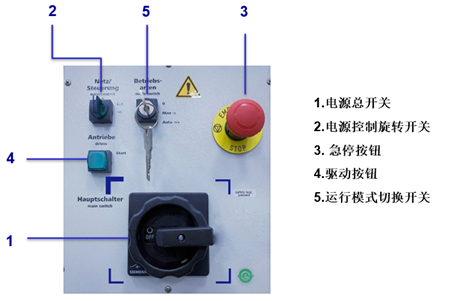

PRO/PRO2/PRO-T/Caleno/Caleno-T機型(C99N控制柜)正確的順序如下：
確認UPS不間斷電源開啟，打開控制柜前面的總電源控制開關1。
旋開電源控制旋鈕2 等待約30秒。
檢查急停按鈕3，確認彈開后，按下驅動按鈕4，加載驅動。
確認運行模式5為AUTO檔。
啟動電腦并運行測量軟件CMM-OS或CALIGO，按提示對機器三軸和DSE\CSC\DSC旋轉頭回零。
注意：DSE\CSC\DSC旋轉頭回零前，先確認A,B軸在0度附近，否則容易卡死。
Carmet II機型（C99L控制柜）正確的順序如下：
首先按下控制盒左側的power按鈕1，大約等待40秒左右，檢索設備各個硬件后進入控制柜的系統，這時檢查控制盒上急停按鈕，保證急停按鈕彈開狀態，然后按下按鍵2，加載驅動。最后啟動工作站并運行測量軟件CMM-OS或CALIGO，按提示對機器三軸回零，開機完成。
?

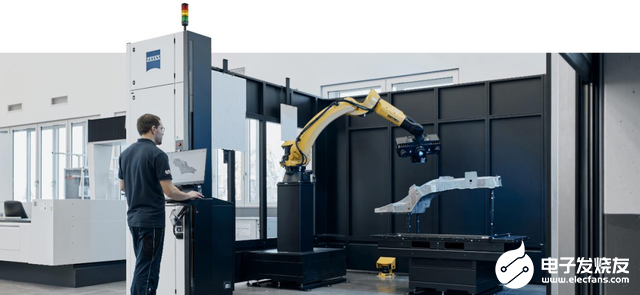

ScanBox設備專屬攻略
?
節前關閉設備注意事項
01. 通過虛擬計量室VMR將機械手和轉臺（如有配置）移動到home position。

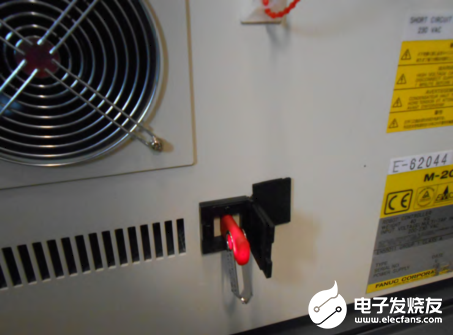

02. 做好數據備份。做好機器人的數據備份。以便在機器人電池電壓低或系統出問題時恢復機器人的系統及應用程式。
03. 退出測量軟件，關閉工作站。先退出所有軟件，特別是測量軟件一定要按正確順序退出，強制退出軟件或非法關閉電腦容易造成數據丟失。
04. 關閉設備電源。拍下急停按鈕，關閉主開關。
05. 斷開外部電源。確認設備已處于關機狀態后，斷開外部電源插頭。
06. 對于ScanBox 7系/8系設備，請做好7軸/8軸導軌的防潮防生銹工作。
溫馨提示
請注意關閉空調帶來的設備生銹風險。如果條件允許，建議在假日期間，請保持測量室的空調處于工作狀態，特別是北方的用戶，測量室溫度的驟升或驟降，熱脹冷縮對電氣元件造成極大傷害，設備也有生銹的風險。
節后開啟設備注意事項
01. 在進行測量工作前，至少提前24h打開空調，恒溫足夠時間，待測量間溫度達到15-35攝氏度，濕度在30-70%。如果設備同其它三坐標設備處于同一環境下，那么請按照三坐標的溫度要求恒溫（16-24攝氏度），濕度同上。
02. 檢查室內工作環境和設備外部是否有滴水或水凝，以及各部位電線是否有啃咬痕跡，內部是否有鼠、蟲害等跡象。如有以上情況，請暫緩使用設備并請聯系設備廠商技術人員進行維護；
03. 開機前需確認電壓以及相序是否正常再開機。插上外部電源插頭。
ScanBox 5/6/7系開機步驟（這里以ScanBox 6135為例）：

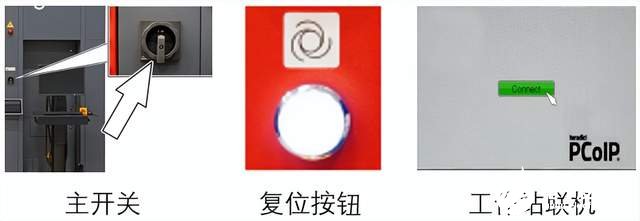

Step1：打開設備主開關，等待主控制器開機初始化。這個過程會持續一分鐘左右。主控制器初始化完畢后，設備頂部的紅綠燈會點亮。
Step2： 同工作站聯機。打開顯示器開關，用鼠標點擊屏幕上的Connect按鈕。待顯示器上顯示進入window界面后，聯機成功。
Step3：松開急停按鈕。檢查確認控制面板/移動小車上的急停按鈕處于松開狀態。

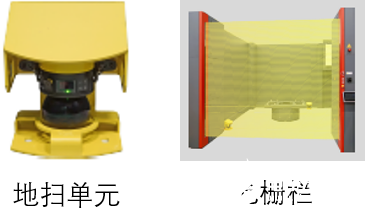

Step4：復位設備狀態。按下控制面板上的復位按鈕，這時設備應為可使用狀態，設備頂部的紅綠燈為綠燈。如果狀態不對，請到HMI界面檢查光柵欄、地掃等安全裝置是否觸發。
Step5：開機后，檢查確認急停按鈕、光柵欄、地掃單元等安全部件功能是否正常。
Step6：開啟測量軟件進行工作。
ScanBox 8系開機步驟（以ScanBox 8160為例）

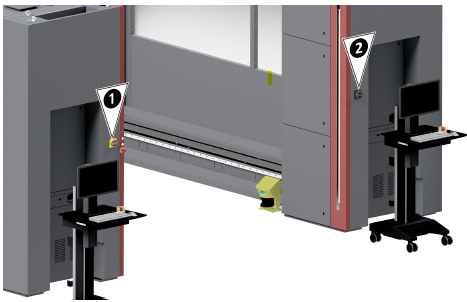

Step1：需要先開啟從屬控制器上的從開關，如下圖中的2，再開啟主控制器上的主開關，如下圖中的1。其它步驟同上。
溫馨提示
請確認急停按鈕、地掃單元和光柵欄等安全部件功能正常后，再開始測量工作。
?
