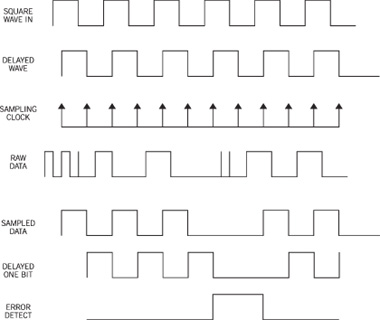

按照傳統，數字接收機的接收質量是用BER（誤碼率）來表示的。這一數值與在給定的周期內接收到的錯誤碼成比例。一般來說，你可在實驗室里測量BER，方法是把一個被偽隨機碼調制的 RF 信號加到被測接收機。本文設計實例提出一種使用單純方波的代替方法。這種方法也許并不優于常用技術，但由于它不需要復雜的同步，實現起來簡便，測量結果可靠。不可否認的是，方波信號并不能真正代表正常使用中接收機收到的數據（圖 1）。調制射頻載波的方波被移相，為的是把接收機的延遲考慮在內。一個“異或”門在每個位轉移處——一般在數據位寬度 10% 的地方產生一個采樣脈沖。這個采樣脈沖對接收器產生的原始數據進行采樣，從而提供干凈的數據。

　　理解這一技術的關鍵是要記住：一個由兩個連續的“ 1” 或“ 0” 組成的位串表示一個錯誤。實現一個 1 位延遲的 D 觸發器能檢測到這種錯誤。

　　你可以將錯誤脈沖顯示在示波器上，或者用一個頻率計數器來進行計數。圖 2 示出了一個典型的測試設置。你要按規定的數據速率對RF 發生器進行調制。要注意的是，一個 500Hz 方波等效于 1kbps 波特率。調制信號和接收到的數據都送入 BER 測試板。你可調整采樣信號，使之靠近數據脈沖接收末端。在許多數字接收機中，這種安排相當好地近似于一個相關接收機。錯誤脈沖顯示在示波器上。舉例來說，如果你希望調節 RF 電平，以獲得1/100 的 BER，那你就要降低加到接收機的 RF 電平，在一次 100 ms的掃描中平均看到每次掃描有一個錯誤脈沖。

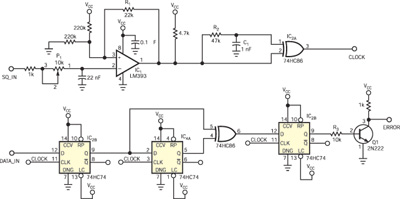

　　在圖 3 中，IC1和電位器P1構成一個基本的可調移相器。R2提供滯后，R1、C1和IC2 構成一個差分器，提供一個采樣脈沖序列。第一個 D 觸發器由采樣脈沖作時鐘，實現對每一個 位 的硬件判別。下一個 D 觸發器和“異或”門 IC2B 一起檢測兩個連續的相同位的出現情況。出現兩個連續的相同位構成了一個錯誤。最后一個 D 觸發器和一個晶體管確保Error輸出是干凈的。整個測試系統按圖 3 中的電路圖構成。系統將HP8647 射頻信號發生器設置為 868.35 MHz，函數發生器提供 OOK（通/斷-鍵控）調制。被測試接收器是 Melexis公司(www.melexis.com)的 TH7122，被設置為868.35 MHz，以OOK 調制方式工作。調節 RF 電平可以改變誤碼率。本設計達到 -107 dBm RF 電平時，BER為1/1000，達到-108 dBm 時，BER為1/100，電平與數據表一致。當你實現 OOK 時一定要小心。大多數 RF 發生器都提供 AM。所以，你必須將顯示的 RF電平 值減掉 3 dB。你可以將這一技術用于其它各種二進制調制，例如 FSK（頻移鍵控調制）。
