摘 要：  本文介紹了正溫度系數熱敏電阻（PTC）和負溫度系數熱敏電阻（NTC）的工作原理，說明了它們在手機電池中所起的不同作用，并對其應用作了簡要說明。
關鍵詞： 正溫度系數熱敏電阻(PTC)；負溫度系數熱敏電阻（NTC） 溫度特性  過流保護
隨著移動通訊業在國內的迅猛發展，國內的手機消費者越來越多，由于手機是靠電池供電的產品，在電池內部通常都會帶有一個PTC和NTC，很多人不明白它們在電池中所起的作用，本文對此作一闡述。
在手機電池內部的PTC和NTC都是屬于熱敏電阻器，熱敏電阻器按其阻抗與溫度特性分為正溫度系數（PTC）熱敏電阻器和負溫度系數（NTC）熱敏電阻器。PTC是Positive Temperature Coefficient的英文首字縮寫，其含義為正溫度系數，NTC是Negative Temperature Coefficient 的英文首字縮寫，其含義為負溫度系數，通常為方便起見，常將這兩種電阻簡稱為PTC和NTC。
一、手機電池內的PTC熱敏電阻介紹
通常意義上的PTC是指一種以鈦酸鋇為主要成分的高技術半導體功能陶瓷材料，具有電阻值隨著溫度變化而變化的特性，特別是在居里溫度點附近電阻值躍升有3——7個數量級。此種PTC利用其最基本的電阻溫度特性及電壓——電流特性與電流——時間特性，已廣泛應用于工業電子設備，汽車及家用電器等產品中，以達到自動消磁、過熱過流保護，馬達啟動，恒溫加熱，溫度補償、延時等作用。
電池內的PTC與上述PTC并不相同，通常被稱之為“自恢復保險絲”，英文名稱為“Polyswitch”，其含義為高分子聚合物開關，它是近幾年出現的新型正溫度系數過流過溫保護元件，它的特點是當溫度達到某定值時，其電阻值會顯著增加，呈高阻狀態，相當于斷開回路，而當使溫度降低后，它便自動復位導通，恢復至低阻狀態，并且這種斷開-自動恢復過程可重復數千次，目前主要用于小功率電子設備的短路及過載保護。
?　自恢復保險絲主要以經過特殊處理的聚合樹酯(Polymer)為基礎，摻入導體（如碳元素）而構成。在正常情況下，聚合樹酯將導體微粒緊密束縛于結晶狀的結構內，構成一種低阻抗(幾毫歐至幾十毫歐)煉鍵，線路上流經自恢復保險絲的電流所產生的熱量很小，不會改變聚合樹酯的晶狀結構，從而電路保持低阻導通。然而，當電流急劇增加時，自復保險絲的溫度也會在很短時間內迅速上升，過高的溫度會使聚合樹酯由結晶狀變成膠狀，這時被束縛在聚合樹酯上的導體便會分離，阻抗迅速提高，使回路的電流迅速變小，達到保護目的，在回路電流變小后，若導致過流的故障并未排除，回路中仍會保持一定的電流值，該電流會使PTC保持在發熱狀態，并維持高阻態，待過流故障排除后，溫度下降，導體煉鍵又重新建立，PTC會自動恢復成低阻抗導體。
自恢復保險絲的保護動作時間是衡量它好壞的一個重要參數，該參數與其內阻、環境溫度和動作前所流過的電流大小有關，環境溫度越高，內阻或電流越大，其溫度上升越快，因此其保護動作越快。
由于自恢復保險絲是串聯在電源電路中使用，在流過電流時，需要消耗一定的電能，因此它的內阻也是一個重要參數，從耗能與對外供電能力上看，其內阻越小越好，但內阻小會使過流保護時的反應速度變慢，并會使保護后維持其發熱的電流較大，因此在實際使用中，應按具體的應用情況來選擇合適規格的PTC。
    由于自恢復保險絲的以上特性，在手機電池中被廣泛應用于過流和短路保護，使電池的安全性得以提高。
　　自恢復保險絲的型號、規格很多，僅美國瑞侃公司生產的就有十多個系列，每一系列又有十幾個規格。國內也有不少廠家生產此類PTC，如維安、中基、亞光、武進等等，某些品牌的質量也相當不錯。
二、手機電池中的NTC熱敏電阻介紹
對于許多從事電子行業的人來說，對NTC熱敏電阻并不陌生，它是一種以過渡金屬氧化物為主要原材料，采用電子陶瓷工藝制成的熱敏半導體陶瓷元件，它的電阻值隨溫度升高而降低，利用這一特性可制成測溫、溫度補償和控溫元件，又可以制成功率型元件，抑制電路的浪涌電流。它的價格低廉，在電子產品中被廣泛應用，而且具有多種封裝型式，能夠很方便地應用到各種電路中。
電池中的NTC大多數為貼片封裝，其大小從0402到0805都有，它在電池中主要起溫度監測的作用，在電池的充、放電過程中，手機根據其阻值大小來判斷電池溫度，而后作相應控制，如停止充電或涓流充電等。
NTC根據材料、工藝等不同情況，有不同的阻值和溫度變化特性，其阻值隨溫度的變化曲線是非線性的，其特性符合以下公式：

式中的R25是熱敏電阻在25℃室溫下的阻值，B是熱敏電阻材料的開爾文(Kelvins)常數，T是熱敏電阻的實際攝氏溫度。

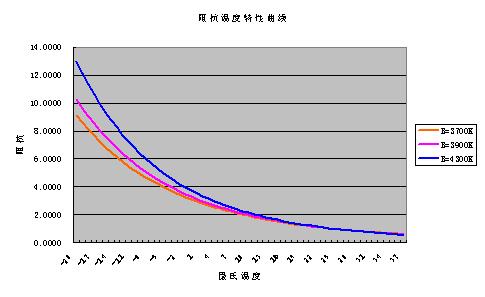

對常溫下同樣阻值的熱敏電阻，由于其B值的不同，其電阻-溫度特性曲線將有很大的差異，下圖為阻值相同而B值不同的NTC熱敏電阻的溫度特性曲線。

從上圖可以看出，即使常溫下相同阻值的熱敏電阻，由于B值的不同，無論在高溫還是低溫中，其阻抗變化均不一樣，因此在使用中，根據實際情況不僅要選用適當阻值的NTC，同時還要考慮選用適當B值的NTC。在熱敏電阻廠家提供的型號規格中，除了阻值、B值與封裝外，還包括阻值誤差精度和B值誤差精度，在精密測量中，此點尤為要注意。
NTC的型號、規格也很多，國外的知名廠家有日本三菱、日本TDK、日本立山、韓國的EXPAND等等，國內也有不少廠家，某些品牌的質量也相當不錯。
三、PTC和NTC在手機電池中的應用實例

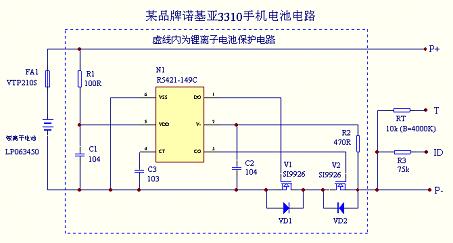

下圖為某品牌諾基亞3310手機電池的典型電路圖，該電路組裝在一個小電路板上，放置于電池內部，圖中的FA1為自恢復保險絲，其型號為美國瑞侃公司的VTP210S，它裝配在電池的側面，串聯在電芯的正極與輸出正極之間，起溫度保護與過流保護的作用。
圖中的RT為熱敏電阻，為貼片封裝，裝配在電池前端的電路板上，其阻值為10k，B值為4000K。在電路中起溫度檢測的作用，手機通過它來判斷電池溫度。圖中的R3為ID電阻，手機用其判斷電池類型，在3310手機電池中，ID電阻為75k的是鋰離子電池，ID電阻為5k6的是鎳氫電池，鋰離子電池與鎳氫電池所用的熱敏電阻一樣。
需要說明的另外一點是，在鋰離子電池中的PTC是起第二重保護作用，假設在電池被短路情況下，由于保護電路的反應速度（微秒極，典型值為5微秒）遠快于PTC的反應速度，因此最先起保護作用的是保護電路，在保護電路失效后，PTC才起作用。但由于在鎳氫電池中無需保護電路，因此只靠PTC起保護作用。
圖中虛框內為鋰離子電池保護電路，該保護回路由兩個MOSFET（V1、V2）和一個控制IC（N1）外加一些阻容元件構成。控制IC的VDD與V-分別負責監測電池電壓與回路電流，并控制兩個MOSFET的柵極，MOSFET在電路中起開關作用，分別控制著充電回路與放電回路的導通與關斷，C3為延時電容，該電路具有過充電保護、過放電保護、過電流保護與短路保護功能，其具體工作原理因與本文無關，不再贅述。
