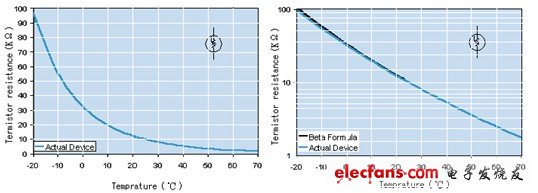

??? [A]、非線性的溫度特性?????? ????????[B]、Y軸為對數坐標時非常接近實際的溫度特性?
正確選型NTC熱敏電阻/溫度傳感器需要考慮以下方面：
|
一、首先明確產品應用功能：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
1. 溫度測量
2. 溫度補償
3. 浪涌電流抑制
?
點擊了解更多：溫度測量、控制用NTC熱敏電阻器/溫度傳感器――工作原理和應用電路
??????????????????溫度補償NTC熱敏電阻器/溫度傳感器――工作原理和應用電路
??????????????? ??浪涌電流抑制NTC熱敏電阻器/溫度傳感器――工作原理和應用電路
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
二．按產品應用場合分類：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
1. 汽車：? VT系列——汽車溫度傳感器用熱敏電阻
??????????????DTV系列——汽車溫度傳感器用NTC熱敏芯片
??????????????VTS系列——交通工具溫度傳感器/溫度開關
2. 醫療：? MT系列——醫療設備溫度傳感器用NTC熱敏電阻
??????????????DTM系列——醫療溫度傳感器用NTC熱敏芯片
??????????????IT系列——電子溫度計NTC溫度傳感器
3. 家電：? TS系列——NTC溫度傳感器
??????????????BT系列——絕緣引線型NTC溫度傳感器
4. 通訊：? CT系列——片式負溫度系數熱敏電阻
????????????? AT系列——非絕緣引線插件 NTC熱敏電阻
5. 計算機及辦公自動化設備：
??????????????OT系列——辦公自動化NTC熱敏電阻/溫度傳感器
??????????????GT系列——玻璃封裝NTC熱敏電阻
??????????????FT系列——薄膜NTC熱敏電阻
6. 消費類電子：
????????????? PT系列——功率型（浪涌抑制）NTC熱敏電阻
??????????????AT系列——非絕緣引線插件 NTC熱敏電阻
??????????????BT系列——絕緣引線型NTC溫度傳感器
7. 集成電路/模塊：
???????????????? DT系列——高精度芯片NTC熱敏電阻???
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
三．明確產品工作溫度范圍――對應選擇相應材料和封裝形式：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
（一）熱敏頭封裝形式：
?????????????????????1. 環氧樹脂封裝：耐潮濕、絕緣強度高、工作溫度－40℃～＋125℃
???????????????????? 2. 硅樹脂封裝：? 絕緣強度高、工作溫度－40℃～＋200℃，耐潮濕性能一般。
???????????????????? 3. 玻璃封裝封裝：耐潮濕、絕緣強度高、耐高溫、工作溫度－40℃～＋350℃。
（二）引線類型：
???????????????????? 1.金屬裸線：因無外絕緣皮，所以工作溫度取決于封裝物質的承受溫度。
???????????????????? 2.PVC電子線：? 工作溫度－40℃～＋（90-110）℃。
?????????????????????3.鐵氟龍電子線：工作溫度－40℃～＋220℃。?
???????????????????? 4.硅膠電子線：? 工作溫度－40℃～＋250℃。
?????????????????????5.高溫氟塑線：? 工作溫度－40℃～＋150℃。
?
點擊了解更多：NTC熱敏電阻器/溫度傳感器用電子線線規對照表
?????????????????????（美制電線標準AWG與公制、英制單位對照）
?????????????????????NTC溫度傳感器線規對照表―――Awg 線規對照表??
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四．明確設計所需溫度下的電阻值（零功率電阻值）RT和材料常數－B值 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
（一）零功率電阻值 RT（Ω）
?? RT電路設計規定溫度 T 下所需的電阻值。
?? 零功率電阻值指采用引起電阻值變化相對于總的測量誤差來說可以忽略不計的測量功率測得的電阻值。（二）材料常數－B值
?? 材料常數（熱敏指數） B 值（單位是： 開爾文溫度K ）。
?? 可以形象的大概理解為NTC熱敏電阻器/溫度傳感器隨溫度升高而下降的斜率。
?? 確定B值便確定了阻值－溫度曲線。
?
點擊了解更多：NTC熱敏電阻器/溫度傳感器的標稱零功率電阻值RT 是什么？
???????????????????? NTC熱敏電阻器/溫度傳感器的B值是什么？
???????????????????? NTC熱敏電阻器/溫度傳感器的測量功率Pm如何確定？
?????????????????? ? NTC熱敏電阻器/溫度傳感器的 阻值—溫度特性 是什么？
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 五．明確需要的響應速度――熱時間常數τ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
???
??? 熱時間常數τ通俗的說就是標示NTC熱敏電阻器/溫度傳感器感測溫度的靈敏度。
在零功率條件下，當溫度發生突變時，熱敏電阻體溫度變化了始末溫度差的63.2%所需的時間。
???? 選擇合適的τ：τ值直接反映NTC測量溫度的響應速度，但不是越小越好，確定τa值需要比較與權衡。因?yàn)棣又蹬c它的封裝尺寸有關，NTC的封裝尺寸小，則τa值小，機械強度低；封裝尺寸大，則τa值大，機械強度高。
?
點擊了解更多：NTC熱敏電阻器/溫度傳感器的熱時間常數τ是什么？
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 六．了解耗散系數δ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
??? 即：在規定的環境溫度下，熱敏電阻器耗散功率變化率與其相應溫度變化之比。它表示使熱能電阻體升高1℃溫度所需消耗的功率。在工作溫度范圍內，δ隨環境溫度變化而有所變化。
?
點擊了解更多：NTC熱敏電阻器/溫度傳感器的耗散系數δ是什么？
???????????????????? 利用耗散系數確定NTC熱敏電阻器/溫度傳感器工作電流范圍的方法。?? |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 七．確定產品額定功率Pn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
?
?? 在規定的技術條件下，熱敏電阻器長期連續工作所允許消耗的功率。在此功率下，電阻體自身溫度不超過其最高工作溫度。
??????????????
 ???????????????? T0-環境溫度。
?
點擊了解更多：NTC熱敏電阻器/溫度傳感器的額定功率Pn是什么？
?
?
?
?
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
