我有一個 10 個月大的女兒。許多有小孩的人都知道，有孩子的人睡覺安排有點麻煩。有時候我發現自己到深夜了還在看電視購物廣告。我看的內容已經非常多了，甚至都能準確預測下面將要發生的事。我最喜歡的內容包括：“請稍等！還不止這些！”以及“如果現在撥打電話，我們將雙倍奉送！”我沒買過任何東西（除非幾個月后我在商店里看到了），但是這些主意非常好，而且通常很有娛樂性。

PowerLab 筆記推出已有大概六個月了，而 PowerLab 本身已超過一年，但我還沒有介紹過典型 PowerLab 設計具體包含什么內容，也沒有解釋過其中原由。我想現在應該說明一下，而且用電視購物廣告的方式。也許您會受到極大誘惑而想嘗試一下，“畢竟這是免費的！”

PowerLab 中包含的每個設計首先都有一套來自真實應用的性能規范。這些性能規范由為系統尋找合適電源解決方案的工程師提供。我們獲得這些性能規范后，就開始選擇適合該工作的最佳 TI 部件。

自此，所生成的第一項相關資料就是原理圖。原理圖是所開發的第一項也是最重要的一項相關資料，因為一切都基于這一點。通常，我們會與客戶共享原理圖，并來回討論以確保所有規范都得到滿足。在這個時候實施修改很容易，越往后越難。

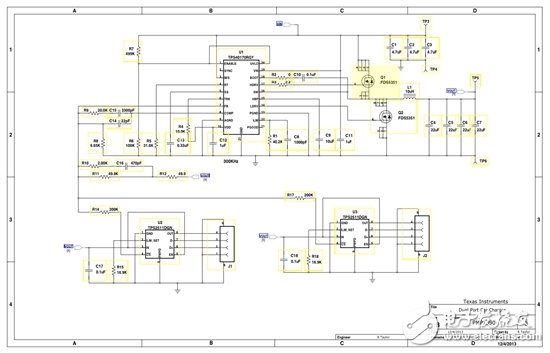

PMP7390 的實例原理圖：

?

?

?

在原理圖設計過程中，特定部件的選擇非常關鍵。必須確保所選部件是完成該工作的最佳選擇而且現已提供。部件會被淘汰或不推薦用于新設計。一旦確定了所有部件，就可生成材料清單 (BOM)。BOM 隨每個 PowerLab 設計配套提供。

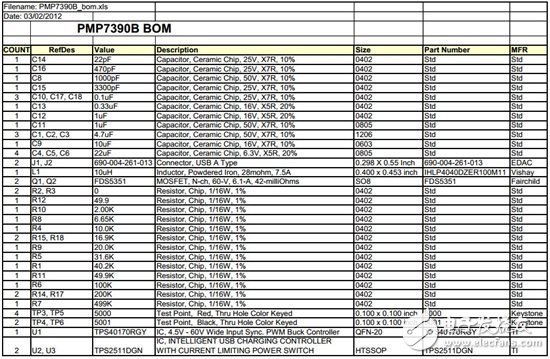

實例 BOM：

?

?

?

現在我們有了原理圖和 BOM，下一步是印刷電路板 (PCB) 布局。這一步將創建物理電路板生成所必需的原圖。PCB 布局對電源設計至關重要，可決定電源能否工作。所有 PowerLab 設計都包括布局指南、PCB 圖片，而且有很多還包含實際 PCB 設計文件以及光繪文件（構建 PCB 所必需的）。構建電源所需的全部信息都已包含在內。

PMP7390 的電路板圖片實例：

?

?

?

“等等，還有更多內容！”

PowerLab 中的所有參考設計都經過全面測試，也就是說每個參考設計都包含一個全面測試報告，包括但不僅限于以下內容：

上電波形

輸出電壓紋波

瞬態響應（負載階躍響應)

效率

負載調節

開關波形

熱影像

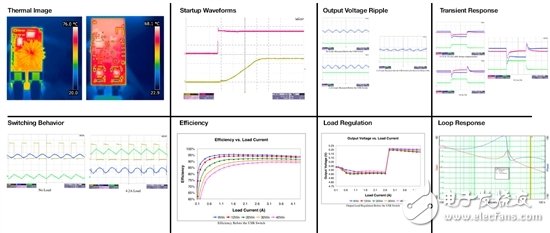

PMP7390 的測試數據實例：

?

?

?

我(或者另一位設計工程師)之后捕獲和驗證了所有測試數據。TI 工程師 Bob Hanrahan 制作了有關如何測試電源的 4 段設計薈萃視頻，著重介紹有關測量效率、測量穩定性和測量噪聲的內容。您可觀看以下概覽，或點擊上面鏈接了解更多特定測試內容。

總之，如果您選擇了一款 PowerLab 參考設計，您將獲得以下內容：
