　　這是一個很容易建立，但非常準確和有用的數字電壓表 。它被設計為面板儀表，可用于直流電源或其他地方有必要有一個準確的電壓指示。該電路采用的ADC(模擬數字轉換器)IC CL7107由Intersil。該IC集成在一個40針的情況下所有必要的電路，轉換成模擬信號向數字化，并可以直接驅動四個七段LED顯示系列。到IC中內置的電路模擬數字轉換器，比較器，一個時鐘，一個解碼器和一個七段LED顯示驅動器。，因為它是這里所描述的電路，可以顯示在0-1999伏特范圍內的任何技術規格-特性的直流電壓。

?

　　電源電壓：............. + / - 5伏(對稱)

　　電源要求：... ... 200 mA(最大值)

　　測量范圍：.......... + / - 0-1,999 VDC

　　準確度在四個范圍：....................... 0.1%的

　　特點

　　-體積小

　　-施工方便

　　-低成本

　　- 簡單的調整

　　- 從遠處易于閱讀。

　　-極少的外部元件，它是如何工作

　　為了了解電路的工作原則，有必要解釋ADC的IC是如何工作的。該IC具有以下非常重要的特點：

　　-無需采樣和保持電路

　　- 它有一個內置的時鐘。

　　-它沒有高精確度的外部元件的需要。

?

　　示意圖

?

　　7段顯示

　　模擬數字轉換器，(從現在的ADC上)更好地稱為雙斜率轉換器或轉換器集成。這種類型的轉換器一般優于其他類型，因為它提供了準確，簡潔，在設計和相對冷漠，這使得它非常可靠的噪聲。電路的工作更好地理解，如果是在兩個階段的描述。在第一階段，在一定時間內輸入電壓的集成，并在這一時期結束時積分器的輸出，輸入電壓成正比的電壓。在預設期間結束時積分是美聯儲內部參考電壓電路的輸出逐漸減少，直到它到達零的參考電壓水平。這被稱為第二個階段是負斜率期間，其持續時間取決于在第一階段積分輸出。由于第一次手術的時間是固定的，第二的長度是可變的的，它可以比較兩個這樣的輸入電壓，其實是內部參考電壓和編碼的結果是，被發送到顯示屏相比。

?

　　背面

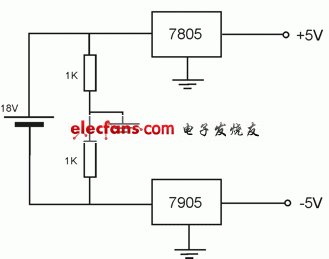

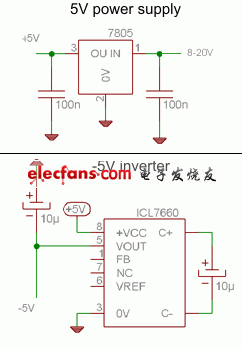

　　這一切聽起來很容易，但其實它是一系列非常復雜的操作，這些都是由ADC IC與一個很少的外部元件，這是用來配置電路的工作幫助。詳細電路的工作原理如下。要測量的電壓是適用于整個電路的點1和2，通過電路R3，R4和C4是最后的IC引腳30和31 。這些IC的輸入，你可以看到從圖 。(分別為高在低) 。電阻R1與C1一起，用于設置內部振蕩器(時鐘)，這是在約48赫茲的頻率。此時時鐘速率是每秒約三個不同的讀數。電容C2的IC引腳33和34之間的連接已被選中，以彌補內部參考電壓所造成的錯誤，也保持穩定的顯示 。電容C3和電阻R5在一起的電路，輸入電壓的集成，同時防止電路更快，更可靠，錯誤的可能性是大大降低輸入電壓的任何部門。電容C5的力量，儀器顯示為零時，有沒有在其輸入電壓 。與P1的電阻R2用來調整過程中設置的儀器，它會顯示為零時，輸入為零。電阻R6控制，允許通過顯示流量，以便有足夠的亮度了損害的電流 。正如我們上面已經提到的IC是能夠驅動4個共陽極LED顯示屏。三個最右邊的顯示器相連，使他們能夠顯示所有的數字從0到9，而從左邊第一個只能顯示數字1，當電壓為負“ - ”符號 。整個電路工作在一個對稱ρ5 VDC電源，這是在引腳1(+5 V)，，21(0V)，26(5 V)的IC 。

　　首先讓我們考慮在一些基本的印刷電路板的電子電路。包一層薄薄的導電銅就是在這樣一種方式，以形成電路的各個組成部分之間的必要的導體形薄絕緣材料制成的板 。一個設計適當的印刷電路板的使用是非常理想的，因為它的速度建設大幅度上升，減少了決策失誤的可能性。為了保護在存儲免受氧化板，并保證它得到完好的銅是罐頭在生產過程中，覆蓋著一個特殊的光油，防止氧化，也使焊接更容易

　　焊接到電路板組件是唯一的方式來構建你 ??的電路，并從你的方式，在很大程度上取決于你的成功或失敗 。這項工作是不是很難，如果你堅持了一些規則，你應該沒有問題 。您使用的烙鐵，一定要輕，其功率應不超過25瓦 ??。。為了這個目的來非常方便，特制是保持濕潤的海綿，不時擦拭即可清除所有的殘留物。太多的助焊劑可能會導致很多問題，是電路故障的主要原因之一 。不過，如果你必須使用額外的通量，因為它是當你有錫銅導線的情況下，清潔后您完成您的工作非常徹底

　　為了焊接組件正確，你應該做以下

　　幾點： -清潔元件引線一個小塊砂紙

　　-在正確的距離從組件彎曲的身體，并在其董事會中插入

　　組件? -您可能會發現有時較重衡量一個組件導致比平常 ，太厚進入印刷電路板的孔。在這種情況下，使用一個小型鉆孔略有放大 。不要做的孔太大，因為這是使焊接困難之后。

?

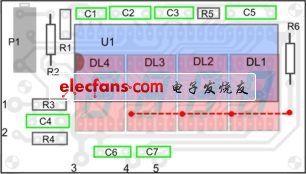

　　零件放置

?

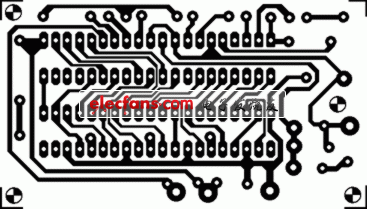

　　PCB尺寸：77,6毫米× 44,18毫米或規模在35%

　　-以熱鐵和地方元件引線上的提示，同時持有焊錫絲年底率先從板出現的地步。烙鐵頭必須觸及略高于PC板的鉛

　　-當焊料開始融化和流動等待，直到它涵蓋周圍均勻的孔和通量癤面積和從下面的焊錫。整個操作不應該超過5秒。取出的鐵，使焊料自然冷卻，不吹或移動組件

　　- 當你是焊接敏感元件，它是很好的做法，與一雙長鉗從董事會的組成方面，任何熱量轉移可能損壞組件

　　-當您完成您的工作，切斷多余的元件引線，并徹底清潔與適當的溶劑去除所有助焊劑殘留物 。

?

由于它是建議開始工作確定的組件和它們分離群體。在本項目的建設有兩個點，你應該觀察：

　　首先所有的顯示IC S是放置在離板的銅方和第二個組件端上的虛線標示的跳線連接，這是顯示位于相同的位置是不是一個單一的跳線的，但根據儀器的使用，應該改變。這個跳線是用來控制顯示小數點

　　，如果你要使用只有一個范圍的儀器，可以讓主機板上的最右邊的孔和一個相應的小數點位置之間的跳線連接為您的特定應用。如果你計劃使用在不同范圍內的電壓表，你應該使用一個單刀三位置開關，轉向選擇的測量范圍為小數點正確的地方。(此開關最好是與所使用的儀器的靈敏度，以真正改變的開關相

　　插入IC插座和焊接到位，焊接的針腳，繼續與電阻電容和多圈微調的P1。打開董事會和非常仔細地焊上顯示IC?從電路板的銅方。記住一行將覆蓋顯示，將無法看到任何錯誤，你可能有焊接到顯示器后，你有檢查的IC基地關節

　　其實R3的控制值電壓表的測量范圍，如果你提供一些方法來切換不同的電阻，在它的位置可以使用儀器的電壓

　　范圍。對于更換電阻遵循如下 表：0 - 2 V ...... ...... R3 = 0歐姆的1%， 0 - 20 V的........... R3 = 1.2千歐1% 0 - 200伏.......... R3 = 12千歐1% 0 - 2000伏......... R3 = 120 Kohm的1%， 當您完成電路板上的所有焊接和您確認，一切OK你可以在其位置插入的IC。該IC采用CMOS靜電非常敏感。它有鋁箔包裹，靜電放電，以保護它，應該小心處理，以避免損壞 。盡量避免觸及其引腳用你的雙手和保持電路和你的身體處于地電位，當您插入它在它的地方 。電路連接到一個合適的電源ρ：5 VDC和開啟供應 。顯示應光，并應形成一個數字 。短路輸入(0V)和調整，直到顯示屏顯示完全? 0 ?微調P1。

　　零件清單

　　如果它不工作

　　檢查你的工作可能干接頭，在相鄰的軌道或助焊劑殘留物，通常會導致問題

　　的橋梁，再次檢查所有從電路的外部連接，看看是否

　　有一個錯誤的地方。 -看到有任何組件丟失或插錯了地方。

　　-確保所有的偏光元件已焊接的正確方法一輪。-確保供應正確的電壓，并以正確的方式圓你的電路

　　連接-檢查您的故障或損壞的部件項目 。

?
