簡易LED電壓表電路

簡易LED電壓表電路

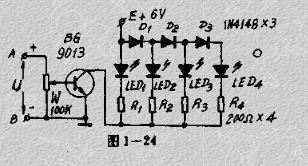

如圖用發光二極管點亮個數來顯示電壓高低的電壓表，它瞬態反應快，且電壓表內阻高，顯示直觀。當被測電壓U越高，發光二極管自LED1-LED4次序點亮個數就越多。調整電位器W阻值，可調節LED1點亮的起始電壓值。
