我們建議使用如下輸出電流函數來計算電源損耗：

下一步是利用上述簡單表達式，并將其放入效率方程式中： 這樣，輸出電流的效率就得到了優化(具體論證工作留給學生去完成)。這種優化可產生一個有趣的結果。當輸出電流等于如下表達式時，效率將會最大化。 需要注意的第一件事是，a1 項對效率達到最大時的電流不產生影響。這是由于它與損耗相關，而上述損耗又與諸如二極管結點的輸出電流成比例關系。因此，當輸出電流增加時，上述損耗和輸出功率也會隨之增加，并且對效率沒有影響。需要注意的第二件事是，最佳效率出現在固定損耗和傳導損耗相等的某個點上。這就是說，只要控制設置 a0 和 a2 值的組件，便能夠獲得最佳效率。還是要努力減小 a1 的值，并提高效率。控制該項所得結果對所有負載電流而言均相同，因此如其他項一樣沒有出現最佳效率。a1 項的目標是在控制成本的同時達到最小化。表 1 概括總結了各種電源損耗項及其相關損耗系數，該表提供了一些最佳化電源效率方面的折中方法。例如，功率 MOSFET 導通電阻的選擇會影響其柵極驅動要求及 Coss 損耗和潛在的緩沖器損耗。低導通電阻意味著，柵極驅動、Coss 和緩沖器損耗逆向增加。因此，您可通過選擇 MOSFET 來控制 a0 和 a2。壓;它們還包含兩組低壓差線性穩壓器(LDO)，負責提供電源給鎖相回路 (PLL) 和SRAM或處理器的其它功能模塊。這些器件還有許多功能未列在表中，例如后備電池支持、I2C界面和重置功能。 表 1 損耗系數及相應的電源損耗損耗系數舉例

　　a0偏壓損耗 Coss 損耗

　　內核損耗 緩沖器損耗

　　柵極驅動損耗

　　a1二級管結點損耗 開關損耗

　　逆向恢復損耗 SR 停滯時間損耗

　　a2FFT 電阻損耗 繞組損耗

　　漏電感損耗 蝕刻損耗

　　電容器紋波 | 損耗 電流感應損耗

　　代數式下一位將最佳電流代回到效率方程式中，解得最大效率為：

需要最小化該表達式中的最后兩項，以最佳化效率。a1 項很簡單，只需對其最小化即可。末尾項能夠實現部分優化。如果假設 MOSFET 的 Coss 和柵極驅動功率與其面積相關，同時其導通電阻與面積成反比，則可以為它選擇最佳面積(和電阻)。圖 1 顯示了裸片面積的優化結果。裸片面積較小時，MOSFET 的導通電阻變為效率限制器。隨著裸片面積增加，驅動和 Coss 損耗也隨之增加，并且在某一點上變為主要損耗組件。這種最小值相對寬泛，從而讓設計人員可以靈活控制已實現低損耗的 MOSFET 成本。當驅動損耗等于傳導損耗時達到最低損耗。

　　

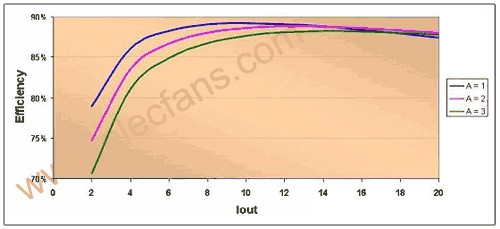

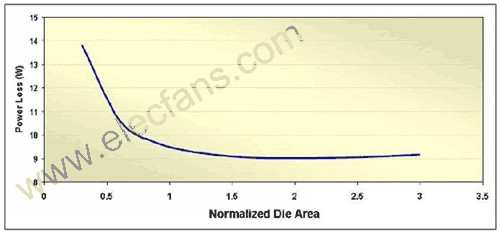

圖 1 調節 MOSFET 裸片面積來最小化滿負載功率損耗圖 2 是圍繞圖 1 最佳點的三種可能設計效率圖。圖中分別顯示了三種設計的正常裸片面積。輕負載情況下，較大面積裸片的效率會受不斷增加的驅動損耗影響，而在重負載條件下小尺寸器件因高傳導損耗而變得不堪重負。這些曲線代表裸片面積和成本的三比一變化，注意這一點非常重要。正常芯片面積設計的效率只比滿功率大面積設計的效率稍低一點，而在輕載條件下(設計常常運行在這種負載條件下)則更高。 圖 2 效率峰值出現在滿額定電流之前
