摘要：介紹了一種固定關斷時間控制的功率因數校正電路，它的主要特點是通過外部簡單電路來控制開關管的關斷時間，從而實現了固定關斷時間，這樣可以提高輸出功率等級。實驗表明：這種控制方法實現了固定關斷時間控制。

引言

目前以Boost為主電路的PFC電路的控制方法有兩種，即固定頻率PWM（CCM）和臨界導通PWM（DCM）。對于相同的輸出功率等級來說，DCMPFC電路中的峰值電流要比CCMPFC電路中的峰值電流大。一般說來，對于小功率PFC電路，采用DCM的控制方法；對于大功率PFC電路，則采用CCM的控制方法；對于中間功率，則希望電路根據輸入電壓和負載工作在CCM或DCM，這樣就可以提高電路的效率。

本文介紹了一種固定關斷時間，開通時間可以調整的功率因數校正電路，它的控制方法被稱為固定關斷時間控制(Fixed?off?time?control)。本文以L6562芯片為核心，增加少量的無源器件，實現了關斷時間固定的目的，并以這種固定關斷時間的控制方法制作了一臺350W的PFC電路原理樣機，進行了理論分析，給出了實驗波形。

1 工作原理

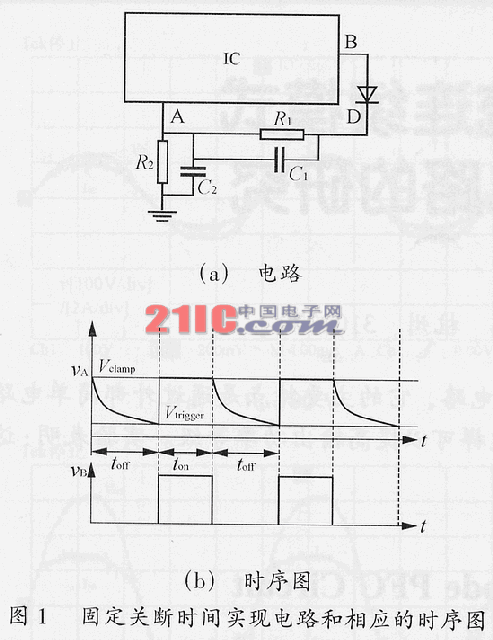

固定關斷時間控制的電路圖如圖1所示。如果一種控制芯片的工作頻率可以自動調整，另外，它的某個管腳有一個高的鉗位電壓（Vclamp）和一個低的觸發電壓（Vtrigger），再利用芯片的PWM信號就可以實現固定關斷時間控制。我們把具有這樣特性的管腳定義為管腳A，輸出PWM信號的管腳定義為管腳B。下面介紹這種固定關斷時間控制方法的工作原理。

當管腳B輸出高電平時，二級管D就正向導通，通過R1快速給電容C2充電，因為管腳A有一個鉗位電壓，所以電容C2就會被鉗在管腳A的鉗位電壓；當管腳B輸出低電平時，二級管D就反向阻斷，此時電容C2就通過R2放電，一直到電容C2上的電壓等于管腳A的觸發電壓時，管腳B就會由低電平變為高電平，電容C2將重新被充電至管腳A的鉗位電壓。根據上面的分析，開關管的關斷時間就由電容C2和電阻R2來確定，因此，只要電容C2和電阻R2的大小確定，那么電容C2的放電時間也就確定，也就是開關管的關斷時間就確定了，這樣就可以控制關斷時間。

2 參數設計

這種新穎的功率因數校正電路如圖2所示。其主要參數如下：

輸入電壓AC90～265V；

頻率47～63Hz；

    輸出電壓400V；

輸出最大功率350W；

最大開關工作頻率fmax=100kHz。

2.1 確定所需要的關斷時間tof

2.2 確定R2及C2

選取一個大概幾百pF的電容C2，然后就可以確定電阻R2

2.3 確定R1電阻R1必須滿足式（3）。

    式中：VB為門極驅動電壓；

VBmax為最大的門極驅動電壓；

Vclamp為管腳A的鉗位電壓；

VF為二級管正向導通時的壓降；

IA為芯片的鉗位電流。

2.4 C1的選取

為了使芯片能夠承受相應的過應力，電容C1必須滿足式（4）。

根據上面的公式，可以確定所需的參數：

R1=2.2kΩ；C1=220pF；R2=3.9kΩ；C2=560pF

3 實驗結果

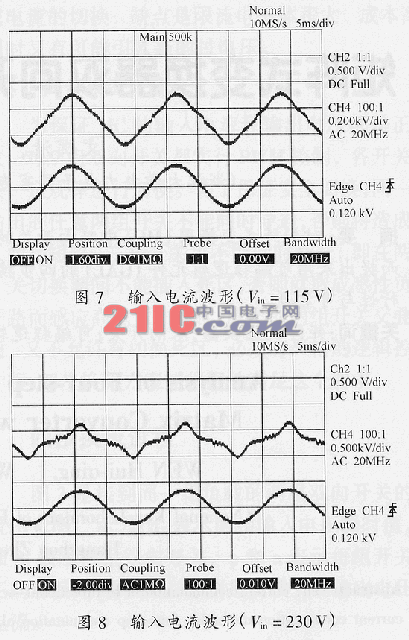

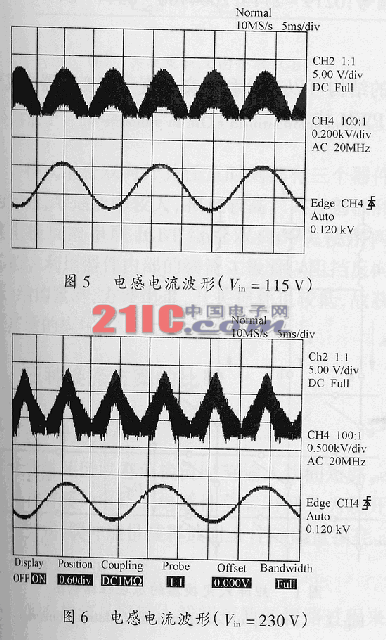

本文以L6562為核心設計了一種固定關斷時間的新穎PFC電路，它的主要特點就是固定了MOSFET的關斷時間。在這種控制方法下，當輸入電壓過零點附近時電路以DCM模式工作，在輸入電壓峰值附近時電路以CCM模式工作。實驗證明實現了固定關斷時間控制。圖3和圖4分別給出了在電壓過零和峰值附近時的PWM驅動信號波形；圖5和圖6分別給出了輸出滿載時，在輸入電壓為115V和230V時的電感電流波形；圖7和圖8分別給出了輸出滿載時，在輸入電壓為115V和230V時的輸入電流波形。實驗結果表明，在整個輸入電壓范圍之內，實現了固定關斷時間控制。

4 結語

以L6562為核心設計的固定關斷時間的PFC電路，經過相應的參數設計，實現了關斷時間的固定控制。對于中間功率PFC電路，采用這種固定關斷時間控制方法，可以降低電路的損耗，提高電路的效率；另外這種控制方式簡單，成本低。因此，這種新穎的控制方法實現了低成本，高效率。
