WCDMA主要由ETSI和日本無線電產業協會(ARIB)提出，WCDMA系統支持寬帶業務，可有效支持電路交換業務(如PSTN和ISDN)、分組交換業務(如IP網)。靈活的無線協議可在一個載波內對用戶同時支持話音、數據和多媒體業務，并通過透明或非透明傳輸塊來支持實時業務和非實時業務。作為一個完整的3G移動通信技術標準，UMTS不僅定義了空中接口，而且還包括接入網絡和分組化的核心網絡等一系列技術規范和接口協議。
WCDMA是IMT-2000家族最主要的3種技術標準之一。從基本意義上來說，WCDMA版本的演進過程也是一個技術和業務需求不斷提高的過程。WCDMA標準經過多年發展，已漸趨成熟，其標準化工作由3GPP組織完成。到目前為止，主要有5個版本，即3GPP R99、3GPP R4、3GPP R5、3GPP R6和3GPP R7，前4個版本已經完成并終結，目前正在進行R7版本的制定工作。不同版本間的功能劃分并不是絕對和清晰的，而是按時間進度和工作完成情況進行靈活劃分，不一定某個功能必須在某個版本中完成，在修改版本時應遵守向后兼容的原則，各版本的演進時間如圖1所示。
圖1 WCDMA演進
1、3GPP R99
3GPP R99版本功能于2000年3月份確定，標準已相當完善，后續版本將都與3GPP R99版兼容。目前在全球已經安裝和試開通的WCDMA網絡都是基于這個版本的。3GPP R99版本最大的特征是在網絡結構上繼承了廣泛采用的第二代移動通信系統——GSM/GPRS核心網結構。
與現有的2G或2.5G移動網絡相比，3GPP R99版本發生了根本性變化，它引入了全新的接入網——通用地面無線接入網絡(UTRAN)，空中接口技術采用WCDMA，而核心網部分則是基于GSM系統的移動應用部分(MAP)的，可通過網絡擴展方式提供在基于ANSI-41的核心網上運行的能力。同時，3GPP R99采用了分組化傳輸，更有利于實現高速移動數據業務的傳輸。
因此，在3GPP R99版本中，WCDMA和GSM使用相同的核心網絡，但是兩者還是有一些不同的地方。如WCDMA的編碼解碼器是和移動交換中心(MSC)在一起的，而在GSM網絡中，編碼解碼器和基站控制器在一起。同樣，GSM采用脈沖編碼調制(PCM)編碼，而WCDMA采用自適應多速率(AMR)編碼。
1.1 3GPP R99標準的體系結構
3GPP R99在新的工作頻段上引入了基于每載頻5MHz帶寬的CDMA無線接入網絡，它主要由無線接入網和核心網兩部分組成。無線接入網由用戶設備(UE)、Node B和無線網絡控制器(RNC)組成，同時引入了適于分組數據傳輸?shù)膮f(xié)議和機制，數據速率可支持144kbit/s和384kbit/s，理論上可達2Mbit/s。3GPP R99核心網絡在網絡結構上與GSM保持一致，其電路域(CS)仍采用TDM技術，分組域(PS)則基于IP技術來組網。
3GPP R99核心網的CS域是指GSM的核心網，PS域則是指GPRS的支持節點。CS域處理傳統的電路交換業務，每次通信為需占用資源的節點建立專用的一條鏈路(如語音業務)；PS域處理分組交換業務，不需要建立專用鏈路，每個分組都自己找路由。3GPP R99標準的體系結構如圖2所示。

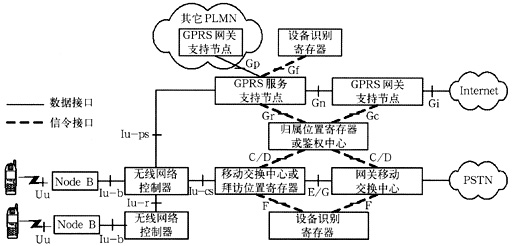

圖2 3GPP R99標準網絡結構
1.1.1 無線接入網
無線接入網由UE、RNC和Node B組成。UE是用戶終端設備，它主要包括射頻處理單元、基帶處理單元、協議棧模塊以及應用層軟件模塊等；UE通過Uu接口與網絡設備進行數據交互，為用戶提供電路域和分組域內的各種業務功能，包括普通話音、寬帶話音、移動多媒體、Internet應用(如E-mail、WWW瀏覽和FTP等)。
RNC是RNS的控制部分，負責對各種接口的管理，承擔無線資源和無線參數的管理。主要功能包括系統信息廣播與接入控制功能、切換、RNC遷移、功率控制、宏分集合并、無線資源分配及管理等功能。
Node B是WCDMA系統的基站，受RNC控制，由一個或多個小區的無線收發信設備組成，完成RNC與無線信道之間的編碼轉換，實現空中接口與物理層間的相關處理如無線信道編碼、交織、速率匹配和擴頻等，并完成一些無線資源管理功能。
1.1.2 核心網
3GPP R99核心網主要包括移動交換中心(MSC)/拜訪位置寄存器(VLR)、GPRS服務支持節點(SGSN)、GPRS網關支持節點(GGSN)、歸屬位置寄存器(HLR)/鑒權中心(AUC)和設備識別寄存器(EIR)。
移動交換中心是網絡的核心，它提供交換功能，把移動網絡用戶與固定網絡用戶連接起來，或者把移動用戶互相連接起來。MSC為用戶提供各種業務，它對位于其管轄區域中的移動臺進行控制、交換，并為所管轄區域中MS呼叫接續所需檢索信息的數據庫。拜訪位置寄存器存儲進入其覆蓋區中的移動用戶的全部信息，一些數據(例如用戶的號碼、所處區域的識別和向用戶提供的業務種類等參數)使得移動交換中心能夠建立呼入和呼出的呼叫。
GPRS服務支持節點用于執行移動性管理、安全管理、接入控制和路由選擇等功能。GPRS網關支持節點負責提供GPRS/PLMN與外部分組數據網的接口，并提供必要的網間安全機制(如防火墻)。
歸屬位置寄存器存儲與用戶有關的數據，包括用戶的漫游能力、簽約服務和補充業務，它還為移動交換中心提供移動臺實際漫游所在地的信息，這樣就使任何來話呼叫立即按選擇的路徑發送給被叫用戶。每個移動用戶都應在其歸屬位置寄存器中注冊登記。鑒權中心存儲保證移動用戶通信隱私的鑒權參數等必要信息。在用戶的安全機制上，GSM由AuC提供鑒權三元組，采用A3/A8算法對用戶進行鑒權及業務加密；3GPP R99由AuC提供鑒權五元組，定義了新的用戶加密算法，并采用認證令牌機制增強用戶鑒權機制的安全性。
設備識別寄存器是一個數據庫，存儲有關移動臺設備參數。主要完成對移動設備的識別、監視和閉鎖等功能，通過對照禁止使用網絡的某個或者成批的移動臺號碼的清單，來禁止某些非法移動臺的使用。此外，3GPP R99核心網還包括一些智能網設備和短消息中心等設備。
1.2 3GPP R99標準的特點與功能
3GPP R99系統采用分組域和電路域分別承載與處理的方式接入PSTN和公用數據網。3GPP R99標準比較成熟，充分考慮了對現有產品的向下兼容及投資保護，目前的商業部署全都采用了3GPP R99，其主要優點在于技術成熟穩定，風險小；多廠商供貨環境形成；可充分利用現有網絡資源(如各級匯接網和信令網)；互連互通測試基本完成。
3GPP R99也存在著如下缺點：核心網由于考慮向下兼容，其發展滯后于接入網，接入網已分組化的AAL2話音仍須經過編解碼轉換器轉化為64kbit/s電路，降低了話音質量，導致核心網的傳輸資源利用率低；核心網仍采用過時的TDM技術，雖然技術成熟，互通性好，價格合理，但在未來發展中存在技術過時、廠家后續開發力度不夠、備品備件不足和新業務跟不上等問題。
3GPP R99版本的主要功能包括無線接口采用WCDMA技術；采用AMR(自適應多速率)編碼技術、快速功率控制技術和軟切換技術；在核心網內部的接口上，3GPP R99和GSM/GPRS非常相似，只是在部分接口與功能上，3GPP R99網絡有所增強。3GPP R99引入了新的Iu和Iu-b接口，新增了Iu-r和Gs接口，而且Iu、Iu-b和Iu-r接口均開放，采用ATM和IP方式傳輸數據；在業務能力上，3GPP R99網絡所提供的業務和GSM/GPRS相比要豐富得多，例如在3GPP R99中，增加了對短消息的CAMEL業務和GPRS業務的控制；3GPP R99系統對業務的提供更加靈活，例如短消息業務既可以通過電路域?qū)崿F(xiàn)，也可以通過分組域?qū)崿F(xiàn)，網絡可根據實際情況靈活選擇；開放業務VHE/OSA等；為了更好地支持各種業務的傳輸，3GPP R99網絡采用寬帶分組交換技術(如ATM)；在傳輸方面，既可以采用TDM這種傳統的傳輸方式，也可以采用ATM傳輸。
3GPP R99核心網只是為2G向3G系統過渡而引入的解決方案，真正的WCDMA系統核心網是全I(xiàn)P核心網，目前在R4和R5標準中已制定了大致方案。
2、3GPP R4
3GPP R4版本功能于2001年3月份確定，標準已相當完善。在3GPP R4網絡中，核心網的電路交換域被分成兩層，它們是控制層和連接層。控制層負責控制呼叫的建立、進程的管理和計費等相關功能，連接層主要用來傳輸用戶的數據。關于分組交換域，3GPP R4和3GPP R99沒有區別。由于分層結構的引入，可以采用新的承載技術(如ATM和IP)來傳輸電路域的語音和信令。由于分組交換域的傳輸是建立在ATM或IP網絡上，因而運營商可以用同一個網絡來傳輸所有業務。
2.1 3GPP R4標準的體系結構
在核心網電路域部分，3GPP R4版本針對3GPP R99基于TDM的電路核心網進行了很大改進，提出與承載無關的電路交換網絡(BICSCN)概念，主要體現在網絡采用分層開放式結構、呼叫控制與承載層相分離、話音和信令分組化，進而使網絡由TDM中心節點交換型演進為典型的分組話音分布式體系結構。話音分組化，以數據包的方式承載，并由ATM或IP網絡來傳輸電路域的語音和信令。因此，接入網與核心網話音承載方式均由分組方式實現。
3GPP R4與3GPP R99版本相比較，在無線接入網的網絡結構方面無明顯變化，重要的改變是在核心網方面，主要體現在3GPP R4版本在電路域完全體現了NGN的體系構架思想，引入軟交換的概念，實現控制和承載分開，3GPP R4的CS域?qū)SC分為MSC服務器和媒體網關(MG)，將網關移動交換中心(GMSC)分為GMSC服務器和MG，MSC服務器和GMSC服務器承擔控制功能，主要完成呼叫控制、媒體網關接入控制、移動性管理、資源分配、協議處理、路由、認證和計費等功能。MG執行實際的用戶數據交換和跨網處理，各實體之間提供標準化的接口，主要完成將一種網絡中的媒體格式轉換成另一種網絡所要求的媒體格式。除了MSC服務器和MG外，其它3GPP R4版本的核心網設備，如HLR、VLR、SGSN和GGSN等都繼承了3GPP R99的功能。3GPP R4標準的體系結構如圖3所示。

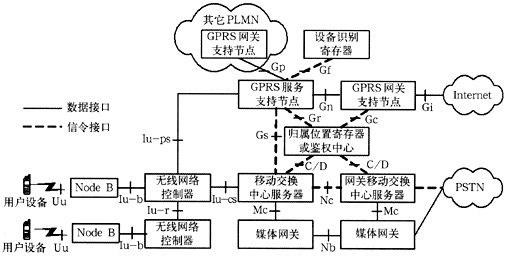

圖3 3GPP R4的網絡結構
與3GPP R99相比，3GPP R4的無線接入網結構沒有改變，只是在一些接口協議的特性和功能上有所增強，如對Iu-b和Iu-r連接的QoS優化，改進了對實時業務的支持；Iu上無線接入承載的QoS協商，確保無線資源被更有效地利用；對Iu-r和Iu-b接口的無線資源進行管理優化，提高UTRAN效率，改進服務質量等。而核心網部分PS(分組交換)域不變，電路域變化較大，主要體現在：3GPP R4將在電路域中傳輸?shù)脑捯舻葮I(yè)務放到IP承載網上，呼叫控制由軟交換來實現。但此時的IP承載網已不是原來的分組域，因?yàn)榇藭r(shí)的分組域還沒有經過改造，不能保證實時業務的質量。
2.2 3GPP R4的特點與功能
3GPP R4的特點是將控制與承載分開，軟交換MSC服務器為其控制節點，從RNC處將控制流與信息流分開，信息流經過網關進入IP承載網，控制信息到MSC服務器，進入控制層。與3GPP R99相比，3GPP R4版本中的WCDMA系統核心網設備在選擇多種的承載網絡以及建立承載方式上有很大的自由度。
3GPP R4在電路域核心網中主要引入了基于軟交換的分層架構，將呼叫控制與承載層相分離，通過MSC服務器，MG將語音和控制信令分組化，使電路交換域和分組交換域可以承載在一個公共的分組骨干網上。3GPP R4主要實現了語音、數據和信令承載的統一，這樣可以有效地降低承載網絡的運營和維護成本；而在核心網中采用壓縮語音的分組傳輸方式，可以節省傳輸帶寬，降低建設成本；由于控制和承載分離，使得MG和服務器可以靈活放置，提高了組網的靈活性，集中放置的服務器可以使業務的開展更快捷。此外，由于3GPP R4網絡主要是基于軟交換結構的網絡，為向R5的順利演變奠定了基礎。
3GPP R4存在的主要問題包括由于采用了分層結構，不同廠家的支持度不一樣，產品成熟度不一樣，可能出現隔離島現象；由于新接口的引入，多廠家的支持需更多時間；IP技術在處理實時性業務時QoS方面存在缺陷，且全球尚無大規模商用的先例。
3GPP R4的主要功能包括為電路域各實體間提供標準化接口，MSC服務器通過H.248控制MG完成媒體間的轉換；信令可用IP承載；語音分組化實現了網絡帶寬動態分配，并且對帶寬要求有所下降；TD-SCDMA無線接口技術在3GPP R4階段被3GPP所接納。
與3GPP R99相比，3GPP R4業務趨向?qū)崟r(shí)化和多樣化，主要包括實時傳真、PS域?qū)崟r(shí)業務切換、多媒體消息服務、面向分組數據服務的運營者決定的閉鎖業務、在端到端應用透明的PS域流業務；定位業務的增強；VHE概念智能業務的增強等。
由于3GPP R4系統在核心網電路域采用了軟交換技術，引入了全新的協議，并且國際上有3GPP R4系統的運營商也不多，同時，隨著NGN技術的逐漸成熟，基于軟交換技術的3GPP R4電路域核心網在業界引起了廣泛的討論，3GPP R4是否具備基本的可用性，是否具備大規模組網的能力，是否能夠滿足接口的開放并具備多廠家供貨環境的要求，都需要通過測試來進行驗證。因此，在3G技術中引入3GPP R4部分的試驗和測評是非常必要的，也是非常及時的。
目前，對3GPP R4版本W(wǎng)CDMA系統核心網的全面測試仍在進行之中，3GPP R4版本核心網設備應具有的典型業務功能還有待于進一步驗證。不同廠家的MSC服務器之間的互通比較簡單可行，但要在短期內實現不同廠家的MSC服務器和MG設備之間的互通，目前還有很多工作要做，這些問題也值得運營商在選擇3GPP R99或3GPP R4版本設備組網方案時加以關注。
3、3GPP R5
隨著數據業務的增長和無線互聯網的應用，WCDMA的網絡結構逐漸向全I(xiàn)P化方向發展，先是核心網，然后是全網IP化，R5成為全I(xiàn)P的第一個版本。
3GPP R5版本功能于2002年6月份確定。R5階段接入網部分采用全I(xiàn)P，核心網部分主要是引入了IMS域，它是基于PS(分組域)之上的多媒體業務平臺，用于提供各種實時的或非實時的多媒體業務。R5的早期仍然保留電路域，話音由其實現；到后期CS和PS將完全融合，所有業務由IP承載，全網從接入到交換實現全I(xiàn)P化。R5階段只完成了IMS子系統的基本功能的描述，大量?jī)?nèi)容有待于在R6中解決。
3.1 3GPP R5標準的體系結構
3GPP R5在接入網部分通過引入IP技術實現端到端的全面IP化。這些技術包括HSDPA(高速下行鏈路數據分組接入)技術，其峰值數據速率可高達8～10Mbit/s，時延更小；UE定位增強功能，3GPP R5提供了更多的支持定位業務的實現手段。
在核心網，3GPP R5協議引入了IP多媒體子系統(IMS)。IMS疊加在分組域網絡之上，支持PS域IP業務的標準化方案，由CSCF(呼叫狀態控制功能)、MGCF(媒體網關控制功能)、MRF(媒體資源功能)和HSS(歸屬用戶服務器)等功能實體組成，如圖4所示。
圖4 3GPP R5的網絡結構
在3GPP R5網絡結構中，呼叫控制部分是最重要的功能。CSCF、MGCF、R-SG(漫游信令網關)、T-SG(傳輸信令網關)、MG和MRF共同完成了呼叫控制和信令功能。CSCF與H.323關守或SIP服務器相似。此體系結構是一個通用結構而不是基于一個具體的H.323或SIP的呼叫控制解決方案。
HSS替代了原有的HLR，它包含了原有HLR和AuC的功能并對其進行了擴展。HSS是網絡中移動用戶的主數據庫，存儲與網絡實體完成呼叫/會話處理相關的業務信息(如用戶標識符、編號和尋址信息)、用戶安全信息(鑒權和認證等網絡接入控制)、用戶位置信息以及用戶基本數據信息。HSS和HLR一樣，負責維護和管理有關用戶的識別碼、地址信息、安全信息、位置信息和簽約服務等用戶數據。與IP多媒體網絡通信有關的信令只能通過CSCF，而業務則直接通過GGSN就可。
MG可以作為終結點處理來自電路交換網的承載信道或分組網的數據流。MG支持媒體轉換、承載控制和負荷處理(如編解碼、回聲抑制和會議橋接等)，在IMS中MG還要與MGCF進行交互以完成資源控制的功能。
SG完成SS7網絡和IP網絡之間的傳輸層信令轉換。SG并不解析應用層信令消息(如MAP、CAP、BICC或ISUP等)，但可以解析低層的SCCP或SCTP等信令以便選擇正確的路由。
MRF控制媒體流資源，或者混合不同的媒體流。CSCF是與IMS終端進行首次接觸的節點，完成入呼叫網關功能、呼叫業務觸發功能和路由選擇功能，是最主要的軟交換控制實體；MGCF負責處理協議的轉換、控制來自CS域的業務等，它根據被叫號碼和來話情況選擇CSCF，并完成PSTN和IMS之間呼叫控制協議轉換以及控制IMS的媒體網關(IM-MG)通道的呼叫狀態。MRF與所有業務承載實體協調業務承載事宜，而與CSCF協商信令承載事宜。MRF提供媒體混合、復用以及其它處理功能。
CSCF負責對用戶多媒體會話進行處理，其功能包括多媒體會話控制、地址翻譯以及對業務協商進行服務轉換等。CSCF實現了多媒體呼叫中主要的軟交換控制功能，與IETF架構中的SIP服務器類似。CSCF根據功能的不同分為代理CSCF、服務CSCF、查詢CSCF。
MGCF控制與IM-MG中媒體信道連接控制有關的呼叫狀態并且與CSCF通信，根據其它網絡來話路由號碼選擇CSCF，完成ISUP和IMS呼叫控制協議的轉換，接收信息并轉發到CSCF/IM-MG。
與其它網絡(如PLMN、其它分組數據網、其它多媒體VoIP網絡和2G繼承網絡GSM)的互連互通由GGSN、MGCF、MG、R-SG和T-SG協同完成。其它PLMN網絡與3GPP R5網的信令和業務接口是其GPRS實體。CSCF作為一個新的實體通過信令也參與此過程。到繼承網絡的信令通過R-SG、CSCF、MGCF、T-SG和HSS，而與PSTN網絡的業務承載接口通過MG。
3GPP R5版本中IMS的引入，為開展基于IP技術的多媒體業務創造了條件。R5主要提供端到端的IP多媒體業務，除原有CAMEL和OSA業務外，新增加了支持SIP業務的功能，如VoIP、PoC、即時消息、MMS、在線游戲以及多媒體郵件等。同時，為解決IP管理問題，IMS引入了IPv6。目前，全球運營商正在進行基于SIP協議的系統和業務測試，尤其是不同運營商的互通測試成為一個業界關注的焦點，它代表了未來業務的發展方向。業界普遍認為，WCDMA將是運營商部署IPv6網絡的最大推動力。
3.2 3GPP R5的新增功能
3GPP R5對初始的分組域進行了改造，由于這個分組域不能保證實時業務的QoS。其最主要的特點是增加了能保證移動多媒體業務實時傳輸?shù)腎MS模塊，到3GPP R5階段核心網的改造基本完成，在這個網絡中，業務是綜合的，包括實時的、非實時的、話音、數據和多媒體等。由于R5版本中控制層、承載層與業務層完全分開，這種架構有利于新業務和新功能的引入，并能保證電信級的質量。
R5的新增功能主要包括增加了IMS域，能夠提供由PS域接入的基于SIP的實時的和非實時的多媒體業務；引入了HSDPA，該技術能夠提供高速下行分組接入，速率達8～10Mbit/s，它是無線接口基于WCDMA的演進，能提高系統容量和分組數據的吞吐量，并可以進一步提高系統性能；UE定位增強功能；接入網部分通過引入IP技術實現端到端的全I(xiàn)P化；支持CAMEL Phase4；增強的OSA。
相對于3GPP R4，R5由于標準定稿不久，同時大量業務因?yàn)闀r(shí)間關系，不得不推后到R6考慮，故IMS域目前還無法完全取代3GPP R4分組化的CS域，即R5仍然需要3GPP R4分組化CS域的部署實現傳統的實時性業務(如話音等)，它只是3GPP R4的補充和滿足IP多媒體業務需求的一個版本。
4、3GPP R6
到了3GPP R6版本階段，網絡架構方面已沒有太大的變更，主要是增加了一些新的功能特性，以及對已有功能特性的增強。3GPP R6版本功能于2004年12月確定。
在R6版本中，UMTS移動網為PTT(一鍵通)業務提供承載能力，PTT業務應用層規范由OMA(開放移動聯盟)制定；用戶經過WLAN接入時可與UMTS用戶一樣使用移動網業務，有多個互通層面，包括統一鑒權、計費、利用移動網提供的PS和IMS業務、不同接入方式切換時業務不中斷；多個移動運營商共享接入網，且有各自獨立的核心網或業務網。
3GPP R6版本計劃推出以下功能，考慮到版本凍結時間，一些功能有可能推遲，成為后續R7版本的工作任務。
(1)引入HSUPA，HSDPA屬于R5中的內容，主要用于對下行分組域的數據速率進行增強；在R6中，3GPP正在致力于HSUPA標準的制定。HSUPA主要是用于對上行分組域的數據速率進行增強；
(2)多媒體廣播和多播，網絡需要增加廣播和多播中心功能實體，多媒體廣播和多播(MBMS)業務對用戶終端、接入網以及核心網均有新的需求，并需要對空中信道、接入網和核心網接口信令進行修改；
(3)增強空中接口，支持不同頻率的UMTS系統，包括UMTS850、UMTS800、UMTS1.7/2.1GHz，增強了不同頻率和不同系統間的測量；
(4)基于PS和IMS的緊急呼叫業務，改變僅電路域支持緊急呼叫業務的現狀，提出IMS緊急呼叫業務，對PS有一定的影響；
(5)定位業務增強，支持IMS公共標識，伽利略衛星系統應用于定位業務研究、UE定位增強、開放式移動定位服務中心——服務無線電網絡控制器接口；
(6)增強RAN，從UTRAN到GERAN(GSM/EDGE無線接入網)網絡輔助的小區改變對網絡的影響、天線傾角的遠端控制、RAB支持增強、Iu-b/Iu-r接口無線資源管理的優化；
(7)IMS(IP多媒體子系統)第二階段，這是在R5 IMS第一階段基礎上提供的新特性，它包括IMS本地業務/Mm接口(UE與外部IP多媒體網之間的互通)、IMS與CS互通、Mn接口(IM-MG與MGCF之間)增強、Mp接口(MRFC與MRFP之間)協議定義、R6監聽的需求和網絡框架、PDF與P-CSCF之間的Gq接口策略控制、基于IPv4與基于IPv6的IMS互通和演進、Cx和Sh接口增強、IMS群組管理、IMS附加SIP能力、IMS會議業務、IMS消息業務；
(8)基于不同IP連接網的IMS互通，3GPP IMS用戶與3GPP2 IMS、固網IMS等用戶之間的互通；
(9)Push業務，網絡主動向用戶Push內容，根據網絡和用戶的能力推出多種實現方案；
(10)在線，實時了解用戶的狀態和可及性等信息；
(11)增強安全，基于IP傳輸?shù)木W(wǎng)絡域安全，應用IPSec等安全技術；
(12)WLAN-UMTS互通，用戶經過WLAN接入時可與UMTS用戶一樣使用移動網業務，有多個互通層面，包括統一鑒權、計費、利用移動網提供的PS和IMS業務、不同接入方式切換時業務不中斷；
(13)優先業務，指導電路域優先業務的實現，分組域和IMS優先業務將來考慮；
(14)網絡共享，多個移動運營商共享接入網，有各自獨立的核心網或業務網；
(15)增強QoS，提供端到端QoS動態策略控制增強；
(16)計費管理，WLAN計費、基于IP流的承載計費和在線計費系統；
(17)PoC(無線一鍵通)，UMTS移動網為PTT業務提供承載能力，PTT業務應用層規范由OMA制定。
5、3GPP R7
3GPP在R7版本主要繼續R6未完成的標準和業務(如MIMO技術，包括多種MIMO實現技術等)，考慮支持通過CS域承載IMS話音、通過PS域提供緊急服務、提供基于WLAN的IMS話音與GSM網絡的電路域的互通、提供xDSL和Cable Modem等固定接入方式。同時，引入OFDM，完善HSDPA和HSUPA技術標準。目前，R7標準正在制定中。
隨著用戶對多業務需求的不斷提高，WCDMA標準在不同的版本中引入很多新業務，使業務向多樣化、個性化方向發展，代表性的有虛擬歸屬環境概念、引入基于IP的多媒體業務及其它形式多樣的補充業務等。WCDMA系統的整體演進方向?yàn)榫W(wǎng)絡結構向全I(xiàn)P化發展，業務向多樣化、多媒體化和個性化方向發展，無線接口向高速傳輸分組數據發展，小區結構向多層次、多制式重復覆蓋方向發展，用戶終端向支持多制式、多頻段方向發展。
6、結論
目前，全球主要設備廠商都在積極跟蹤和研發基于WCDMA技術的3G網絡產品，日本DoCoMo早在1991年就啟動了WCDMA的研發工作，并于2001年下半年推出WCDMA可商用系統及產品樣機。同時，WCDMA商用進程也已開始，NEC為日本的DoCoMo提供了世界上第一個WCDMA商用網，該網絡在2001年5月開始試運行，并于2001年10月正式運行。歐洲也已完成WCDMA國際漫游測試，全球各大運營商對參與WCDMA運營持積極態度，國內幾大運營商也在積極爭取3G牌照，并競相開展WCDMA網絡實驗，為WCDMA運營做前期準備。綜觀全球3G發展現狀，3G技術正處于發展和完善階段，而在技術發展與可演進能力方面，WCDMA相比其它兩種主流技術具有明顯的優勢。
