??? 相比室外，室內環境更加舒適，在室外處于等待狀態的用戶和話音話務量居多，而室內則以數據業務為主。室內外場景的差異，使得室內覆蓋主要以微蜂窩為主，在覆蓋規劃和容量規劃上與室外環境有著較大差異。室內微蜂窩覆蓋可獨立于室外宏蜂窩覆蓋進行設計和規劃，形成獨立的一張室內覆蓋網絡。

??? 一、辦公類環境室內覆蓋解決方案——PicoAccess

??? 中興通訊PicoAccess室內覆蓋解決方案是運用“新一代運維工廠”的建網模式在室內覆蓋上實現的一種射頻拉遠方案，該方案主要采用基帶資源池BBU與PicoRRU結合完成室內覆蓋，其核心是小功率的PicoRRU設備的廣泛部署和應用。Pico RRU具有Pico Node B的優點：節省發射功率、方便安裝、適合多系統共存設計，同時還具有成本低、覆蓋大、方便升級擴容的優勢。Pico RRU與基帶池之間采用光纖或五類線形式傳輸基帶數據，對傳輸資源要求更低，可進一步簡化建筑物內的布線工程。此外Pico RRU功耗低，更易實現電源遠供，使得Pico RRU室內覆蓋方案具有更低的成本、更低的施工量、更低的物業管制、更快的建網速度。Pico RRU室內覆蓋方案集成了各個室內分布系統的優點，尤其適用于密集城區、熱點地區的大、中型用戶規模、話務量大、數據業務需求量高的室內覆蓋場景，如高檔寫字樓、商務中心、會議中心、會展中心等。

??? 1.PicoAccess組網方案

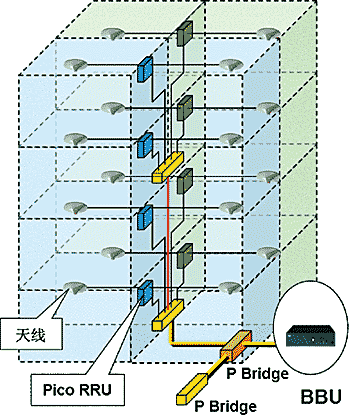

??? 圖1 PicoAccess組網方案

??? PicoAccess組網方案如圖1所示，BBU為基帶池設備，提供室內所需的容量資源，可放置在任意地方的機房，一般放在大樓布線機房，便于連接光纖資源。PBridge分為樓道集線器和樓層集線器兩種。樓道PBridge完成樓層P Bridge的匯聚，一般也放在大樓布線機房，與BBU和樓層P Bridge之間采用光纖連接；樓層P Bridge實現樓層RRU的匯聚和管理，一般放在樓層布線機房，與RRU之間采用雙絞線或光纖連接。Pico RRU為射頻遠端，實現最終的網絡覆蓋，一般每個Pico RRU覆蓋一層或一層的部分區域。

??? 初期容量較小時，可配置多個RRU歸屬為同一個小區，例如以樓層為單位，每層使用1個或多個RRU實現覆蓋，每2～3層劃為一個小區，共用1個小區的基帶處理資源，這樣既滿足了全面覆蓋又有效利用了基帶容量資源。中后期容量提升后，以小區分裂的方式擴容，最終可以以RRU為單位形成單層多小區覆蓋的結構。由于初期所有RRU已一次安裝到位，后期擴容時只需在BBU增加相應的基帶資源，通過PBridge進行軟件分期實現小區分裂，無需再增加新的硬件資源和重新布線安裝天饋系統，網絡升級擴容方便快捷。

??? 2.PicoAccess方案特點

??? (1)適用于數據業務需求量較大、業務質量要求較高的場所，如高檔商務寫字樓等；

??? (2)PBridge采用小區共享技術，初期容量較低時將多個RRU歸屬于一個小區，節約建網初期的投資，后期擴容升級通過小區分裂的方式，只需在PBridge中做簡單的軟件升級即可實現，方便快捷；

??? (3)PicoRRU體積小、功耗低，低功率、低成本設計，適合室內應用；

??? (4)PicoRRU采用雙絞線進行IQ數據傳輸，便于樓層布線；

??? (5)初期所有硬件一次安裝到位，后期升級擴容只需軟件配置，大大降低工程量；

??? (6)PicoRRU可采用電源遠供，降低有源設備交流電源布線的復雜性，方便安裝維護，降低布線成本，并可通過配置UPS，滿足停電時的使用需求；

??? (7)BBU部分對機房選址的要求低，可直接嵌入19’機架中，也可采取掛墻或者落地安裝的方式，不需要另建機房，節省運維費用。

??? 二、家庭類環境室內覆蓋解決方案——HomeAccess

??? HomeAccess解決方案是通過放置在用戶家中的HomeNodeB設備實現以家庭為單位的室內覆蓋，通過xDSL接入ISP網絡，并通過基于IP承載的標準Iub接口接入到WCDMA網絡。Home Access家庭接入解決方案充分利用固網優勢，利用Home Node B設備將部分訪問Internet的數據業務通過有線xDSL方式直接旁路到ISP網絡，減輕了對WCDMA 核心網的負荷和影響，滿足了用戶在家庭環境內對綜合業務的需求，有效提高了用戶訪問Internet的效率。

??? 1.HomeAccess家庭接入組網方案

??? 中興通訊家庭接入解決方案分兩階段，第一階段基于傳統的有RNC（DNC）網元的架構實現（如圖2）。

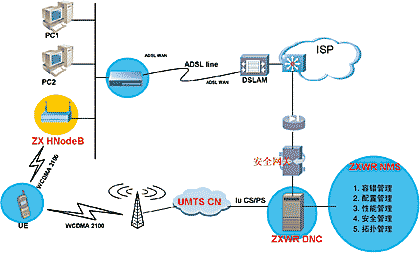

??? 圖2 基于有RNC網元的HomeAccess架構

??? H-NodeB設備放置在用戶家中實現以家庭為單位的室內覆蓋，通過xDSL接入ISP網絡，并通過標準的Iub接口（IP承載）連接到DNC，DNC通過標準的IuCS/PS接口連接到CN。H-NodeB和DNC集成了一組簡單的SGSN和GGSN功能模塊，使得部分訪問公共Internet的數據業務在無線接入系統直接旁路到ISP網絡，減輕了對CN的負荷和影響，提高了用戶訪問Internet的效率。

??? 考慮到對現有資源的充分利用，可通過目前家庭已普遍使用的ADSL系統來完成H-NodeB與DNC之間的信息交互。

??? 圖3 基于IMS的HomeAccess架構

??? 第二階段基于IMS架構實現，如圖3所示。H-NodeB充當SIP客戶端，直接通過SIP協議接入核心網的SIPServer，實現語音業務和控制信令；數據業務仍然直接連接到ISP的網絡中。

??? 2.HomeAccess家庭接入方案分析

??? HomeAccess家庭接入方案利用WCDMA移動通信技術借助現有固網接入資源，以低成本為用戶在家庭環境中提供了一種創新型的無線接入方法，對運營商和用戶都有其獨具魅力之處。

??? ·HomeAccess家庭接入解決方案為運營商帶來什么？

??? 采用這種新型方式建設室內覆蓋，滿足了用戶在家庭環境中對綜合業務的需求，提高了用戶忠誠度；為運營商的寬帶網絡找到了一種新的應用手段，從而帶動了寬帶用戶的發展，促進了固定和移動的融合。

??? HomeAccess家庭接入方式能大大降低運營商的建網成本。首先，H-NodeB可吸收部分話務，從而降低宏基站的數量，宏基站數量的減少同時也意味著維護費用的降低。其次，H-NodeB一定程度上解決了基站站址選擇的問題，運營商不需要再為尋找站址、物業談判、機房建設等問題投入過多的人力和財力。第三，傳輸可以利用已有的雙絞線資源，無需新建網絡，傳輸成本大為降低。

??? ·HomeAccess家庭接入為用戶帶來什么？

??? 用戶在家庭接入的網絡中使用業務可以享受特殊的優惠資費；用戶不必再受“線”的束縛，可以自由自在地享受業務；良好的室內覆蓋令手機的發射功率進一步降低，延長手機的待機時間和使用壽命，更重要的是用戶使用手機將更加健康和安全。

??? 三、小結

??? 室內覆蓋已成為3G網絡建設的重中之重，優秀的室內覆蓋方案一方面可以讓網絡發揮最大作用，為運營商創造更大的價值，另一方面也能大大節省運營商建網成本，真正實現低投入高回報。

??? 新技術和新思路的碰撞誕生了PicoAccess辦公環境室內覆蓋解決方案和HomeAccess家庭接入解決方案，中興通訊為運營商貼身定制的室內覆蓋解決方案有效實現了低成本建網、可持續發展，助運營商順利邁向3G時代。
