3G要求支持HSDPA等更高帶寬的數據業務，而數據業務的增長對傳輸網的傳輸能力和成本等提出了更高的要求。IP傳輸具有的高傳輸效率、低運維成本等優勢，使其成為傳輸網絡未來演進的趨勢。在傳輸網絡的IP化演進過程中，無論哪一種組網方式，都需要RAN設備的支持（主要體現在設備的接口方面）。本文分析了在中國運營商網絡現狀的基礎上，傳輸網絡IP化的演進路線和組網方式，并結合中興通訊的TD RAN設備，提出了低TCO網絡平滑演進的解決方案。

一、IP化改造全球風行

??? 隨著3G高速數據及多媒體業務的增長，無線網絡傳輸面臨越來越大的壓力。IP傳輸效率高、支持統計復用，擴展性好、易于部署，更適合開展3G數據業務。

??? 采用IP承載網絡傳輸，在相同的數據流量下，其傳輸成本要比SDH網絡低很多，并且維護簡單，是對現網更經濟擴容的解決方案。

??? 因此，目前移動通信傳輸網絡IP化已經成為全球主流運營商的共識：

??? 路中國移動作為全球用戶數最多的主流運營商，率先在全球第一個實現了核心網的IP化。中國移動網絡的軟交換應用規模已經達到了80％以上。目前中國移動正在進行傳輸網、無線接入網、業務網等其他領域的全面IP化。

??? 路Orange計劃兩年之內將傳統交換替換為軟交換，全部演進到IP承載語音。

??? 路KPN正在采用基于IP承載語音的軟交換替代現有的2G/3G核心網。

??? 路T-Mobile在2G核心網中大量引入軟交換，同時準備引入VoIP。

??? 全球運營商正在進行無線接入側的IP化改造，并明確將 IP傳輸作為必選特性。

二、RAN應先于傳輸網絡支持全I(xiàn)P

1．中國運營商SDH網絡現狀

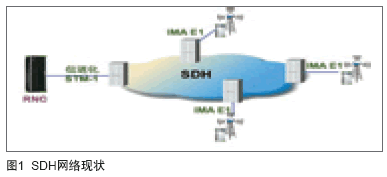

??? 中國運營商建有世界上最龐大和最完善的SDH網絡，在2G和3G初期以語音業務為主時，SDH網絡很好地滿足了無線網絡接入的需求。基于傳輸網絡的現狀，在擴大的TD規模試驗網建設中，主要使用SDH的E1和信道化STM-1實現RAN的接入。中興通訊在參與建設的幾個城市中，Node B側主要采用IMA E1端口接入，RNC側主要采用信道化STM-1端口接入，組網圖如圖1。

2．RAN設備的IP化應提前進行

??? 從現有SDH網絡向IP低成本網絡平滑演進的過程中，可能會出現多種演進路線和組網方式，無論傳輸網絡怎樣演進，無線側RAN設備的IP化（主要體現在設備的接口方面）都應該提前進行，也就是說，RAN設備要能夠支持各種傳輸組網方式，且現有設備要做到充分利舊、升級簡單。這樣才能充分保護運營商的原有投資，更好地適應未來移動網和互聯網逐步融合的大趨勢，滿足可持續運營的需求。

三、傳輸網絡IP化演進路線和組網方式

??? 根據中國運營商的現狀，傳輸網絡的IP化可以采取循序漸進的路線：在現階段非常完善的中國運營商SDH（基于MSTP）網絡上，充分保護運營商投資的基礎上，可以采用IP over E1接入或者FE接入MSTP RPR的組網方式；在全I(xiàn)P傳輸網絡（基于下一代分組傳送的PTN）完全建設好以后，可以采用直接接入PTN的組網方式。

1．基于現有SDH

（1）IP over E1接入SDH（見圖2）

??? 這種組網方式可以很好地保護運營商現有投資，改動較小，在一定程度上有利于網絡向未來全I(xiàn)P化的演進。

??? 路特點分析：采用IP over E1替代ATM over E1能提高傳輸效率，但是因?yàn)閭鬏斁W(wǎng)底層承載基于SDH，承載網絡本身無法提供帶寬收斂和統計復用功能，所以IP over E1相對于ATM over E1技術對傳輸效率并沒有革命性的提升；

路組網方式：隨著TD往R5演進及全網IP化的需要，基于現有的SDH（采用MSTP技術）傳輸網絡，采用IP over E1替代ATM over E1接入SDH網絡，能在一定程度上提高各種業務的傳輸效率（話音業務時IP和ATM效率相當）；

??? 路接口需要：RAN側的Node B需支持E1接口，RNC需支持E1、CSTM-1接口。

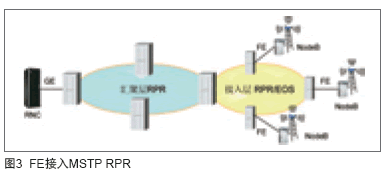

（2）FE接入MSTP RPR（見圖3）

??? 在全I(xiàn)P傳輸網建成之前、現網MSTP具備內嵌RPR的情況下，可以采用FE接入MSTP RPR的方式。這種組網方式可充分利用現網設備資源，降低網絡建設成本，滿足移動業務發展需求。

??? 路特點分析： RPR特有的業務優先級分類功能提供業務傳送的QoS保障，RPR支持A/B/C三類的業務配置。高優先級的話音及控制層數據等實時性要求較高的連接使用A類業務配置，利用RPR環預留帶寬和快速過環轉發機制，滿足業務的低時延、保證比特率傳送要求；對于普通的數據業務使用C類業務配置，根據該類業務的突發性特點，利用RPR的公平機制，既可以使部分節點在網絡帶寬富余時過度占用網絡帶寬發送超配置帶寬的業務，同時在網絡忙時又可以保證每個節點都能夠接入數據業務到網絡上，實現網絡帶寬的彈性經濟利用；

??? 路組網方式：在傳輸匯聚層引入RPR，即在MSTP現網上增加RPR接口板、提供FE/GE類接口，并在RPR環內實現多個Node B業務的統計復用和帶寬收斂；根據話務量的不同，可以考慮在接入層采用RPR或者EOS方式實現Node B的IP化接入；

??? 路接口需要：RAN側的Node B需支持E1接口，RNC需支持E1、CSTM-1接口。

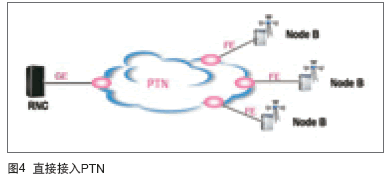

2．直接接入PTN（見圖4）

??? 基于中國傳輸網現狀，目前運營商還沒有把全I(xiàn)P傳輸網絡建設起來，但是新興運營商可以考慮直接建設。

??? 路特點分析：中國最大的運營商中國移動目前計劃于2009年開始建設PTN。在全I(xiàn)P傳輸網絡（基于下一代分組傳送的PTN）完全建好以后，可以采用直接接入PTN的組網方式。下一代PTN基于分組內核，具有較高的QoS和安全機制，適合無線全業務的傳送要求；

??? 路組網方式：隨著PTN的建設，所有的Node B設備可以全部采用FE方式直接接入PTN網絡；

??? 路接口需求：接口類型大大簡化，RAN側的Node B只需支持FE接口，RNC只需支持GE接口。

??? 傳輸網絡在向全I(xiàn)P化演進的過程中，可能會出現不同的演進路線和組網方式，各種組網方式下需要RAN設備支持的接口類型也不同。這就要求RAN設備能夠提供豐富的接口類型，且原有設備要能夠做到充分利舊、升級簡單、成本低廉。這樣才能有效地保護運營商投資、滿足網絡平滑演進的需求。

四、中興通訊TD RAN率先支持全I(xiàn)P

??? 中興通訊一直堅持RAN對IP的支持應該早于傳輸網絡對IP的支持，并率先實現了TD RAN的全I(xiàn)P化。RNC和Node B均支持FE/GE、POS、E1、STM-1、信道化STM-1等接口，能夠滿足各種傳輸網絡組網方式的需求（見圖5）；升級方案簡單、原有設備配置都可以基本保持不變；所有RAN設備均采用統一的全I(xiàn)P硬件架構平臺、支持ATM/IP雙協議棧，兼容性、擴展性強。

??? 無論傳輸網絡如何演進、采用哪種組網方式，RAN設備接口均能支持并可以實現簡單升級，滿足低TCO網絡向全I(xiàn)P網絡平滑演進的需求。
