好的，我們來分析一下穩壓器電路圖的原理。穩壓器的核心目標是提供一個盡可能穩定的直流輸出電壓，無論輸入電壓或負載電流在合理范圍內如何變化。

最常見的兩種穩壓器是：

1. 線性穩壓器：通過一個“可變電阻”（通常是晶體管）的壓降來消耗掉多余的輸入電壓能量，從而得到穩定的輸出電壓。效率較低（能量以熱的形式浪費了），但結構相對簡單、噪聲低。
2. 開關穩壓器：通過快速開關一個功率管（MOSFET或BJT）和電感、電容儲能元件，把輸入電壓“切割”成脈沖，再濾波成平滑的、不同的穩定電壓。效率高（熱損耗小），但電路更復雜，噪聲（紋波）更大。

下面分析最常見的 線性串聯式穩壓器（三端集成穩壓器如7805）的基本原理圖和工作過程：

原理圖分析：

          +Vin (輸入)         +Vout (輸出)
              |                   |
    Input     |      調整管       |
    Filter    ├──────┐      │     ├───────────? 負載 (Load)
   (Cin)      │      ▼ T1     │     │
              ├─────?|         ├────┘
              │ (基極控制)      │     │
              │      │         │     Output
              │      ▼         │     Filter
              ├─────┐         ├─────┐ (Cout)
              │     │         │     ▼
     GND──────┴─────┴─────────┴─────┴──────? GND
                   |           ▲
                   ├───┬───────┘
                   │   │
                  R1   |
                   │   │
                   ├───▼─────┬── 基準電壓源
                   │         │ (Vref)
                   ├───┬─────┘
                   │   ▲
                   R2  |誤差放大器
                       | (A)
                       ?──采樣信號 (來自R1/R2分壓)

核心組成部分：

1. 調整管 (T1):

   • 通常是一個功率晶體管（NPN或PNP型）或MOSFET，串聯在輸入電壓 Vin 和輸出電壓 Vout 之間。
   • 它是電壓調節的核心執行元件。它的 CE（或 DS）極間的導通程度（即“可變電阻”值）受控于基極（或柵極）電流（或電壓），決定了其上的 壓降 Vce (或 Vds)。
   • 基本關系：Vout ≈ Vin - Vce。通過調節 Vce 的大小來維持 Vout 恒定。

2. 采樣電路（分壓網絡 R1, R2):

   • 由電阻 R1 和 R2 組成，連接在穩壓器的輸出端 Vout 和地 GND 之間。
   • 其功能是將 Vout 按比例分壓 (Vsample = Vout * (R2 / (R1 + R2)))。這個比例反映了輸出電壓的實際大小。

3. 基準電壓源 (Vref):

   • 這是一個提供極其穩定的低電壓參考的電路，通常由二極管或帶隙基準電路實現。如78xx系列內部通常是 1.25V 左右，低壓差穩壓器（LDO）可能是 0.8V 或 1.2V。
   • 它相當于一個電壓比較的“標尺”。

4. 誤差放大器 (A):

   • 通常是一個運算放大器（集成在IC內部）。
   • 功能：比較 采樣電壓 Vsample 和 基準電壓 Vref。
   • 輸出：根據比較結果產生一個 誤差控制信號 (Vcontrol)，送到調整管的基極（或柵極）。
   • 控制邏輯：
     • 如果 Vsample < Vref：說明 Vout 低于 期望值。誤差放大器輸出 Vcontrol 增大，驅動調整管 T1 向更深導通（CE/DS壓降 Vce/Vds 減小），從而使 Vout 升高。
     • 如果 Vsample > Vref：說明 Vout 高于 期望值。誤差放大器輸出 Vcontrol 減小，驅動調整管 T1 向更淺導通（CE/DS壓降 Vce/Vds 增大），從而使 Vout 降低。

5. 輸入/輸出濾波電容 (Cin, Cout):

   • Cin：連接在 Vin 和地之間。主要用于濾除輸入端的瞬態波動（如來自整流濾波電路的脈動），并為穩壓器內部電路（特別是誤差放大器）提供穩定的工作電壓，同時提供瞬態大電流需求。
   • Cout：連接在 Vout 和地之間。主要用于濾除輸出端的紋波，提高輸出電壓的穩定性（尤其在負載電流變化時），并提供一定的瞬態電流能力。對于LDO，其值和等效串聯電阻（ESR）的選擇至關重要，關系到環路的穩定性。

穩定工作過程簡述（負反饋環路）：

1. 假設由于某種原因（如輸入電壓 Vin 升高或負載電流 Iload 減小），Vout 有 上升 的趨勢。
2. 通過 R1 和 R2 組成的采樣電路，Vsample（反饋量）按比例 上升。
3. 誤差放大器 A 將 Vsample 與內部基準 Vref 進行比較，發現 Vsample > Vref。
4. 誤差放大器 A 的輸出 Vcontrol 減小。
5. 這個減小的 Vcontrol 加在調整管 T1 的控制極（基極或柵極），使 T1 的導通程度 減弱，CE間壓降 Vce 增大。
6. 調整管壓降 Vce 的增大，使 Vout = Vin - Vce 減小，從而抵消了最初 Vout 上升的趨勢。
7. 反之亦然：如果 Vout 有下降的趨勢，反饋環路會使調整管導通更深，Vce 減小，最終使 Vout 回升。

關鍵公式：

輸出電壓 Vout 的設定值主要由分壓電阻比值和基準電壓 Vref 決定： Vout ≈ Vref * (1 + R1 / R2)

補充說明（針對集成三端穩壓器如7805/LM317）：

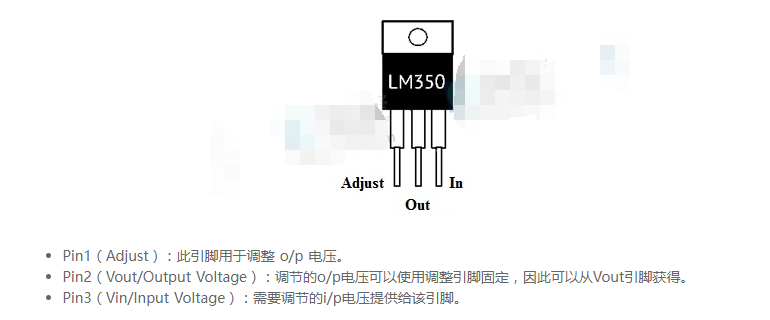

• 三端封裝： 圖中的所有內部核心電路（調整管、基準、誤差放大、采樣電阻、保護電路等）都集成在一個芯片里，通常只有三個引腳：Input、Output、Ground（或 Adjust，如LM317）。
• 固定輸出 (如7805/7812)：內部 R1 和 R2 已經固定封裝好，輸出電壓即型號所示（5V/12V）。用戶只需提供輸入和輸出濾波電容。
• 可調輸出 (如LM317)：采樣電阻 R1 和 R2 需要用戶外接（R1 通常在 Vin 和 Adj/Vout 之間，R2 在 Adj 和地之間）。輸出電壓計算公式：Vout ≈ 1.25V * (1 + R2 / R1)。
• 保護電路： 現代集成穩壓器內部通常還有過流保護（輸出短路時限制電流）、過熱保護（結溫過高時關斷輸出）、輸入反接保護等附加功能。

線性穩壓器的關鍵特性：

• 壓差 (Dropout Voltage)：最小輸入輸出壓差 (Vin - Vout)min，是線性穩壓器維持穩壓所需的最小電壓。LDO（低壓差穩壓器）的這個值很小（如0.3V）。
• 負載調整率/電流調整率 (Load Regulation)：輸出電流 Iload 變化時，輸出電壓 Vout 偏離設定值的程度。
• 線性調整率/電壓調整率 (Line Regulation)：輸入電壓 Vin 變化時，輸出電壓 Vout 偏離設定值的程度。
• 紋波抑制比 (Ripple Rejection Ratio)：抑制輸入電壓紋波的能力。

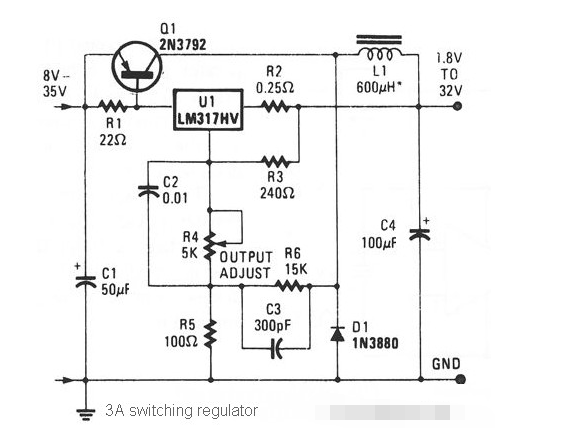

開關穩壓器基本原理（簡略對比）：

開關穩壓器通過控制功率開關管（Q1）的 導通時間（Ton） 和 關斷時間（Toff） 的比例（占空比 D = Ton / (Ton + Toff)），配合 電感 (L) 和 電容 (C)，將輸入電壓高效率地變換到所需的穩定輸出電壓。

• Buck (降壓)：Vout < Vin
  • Vout ≈ Vin * D
• Boost (升壓)：Vout > Vin
  • Vout ≈ Vin / (1 - D)
• Buck-Boost (升降壓/反壓)：Vout 可小于或大于 Vin，且可能與 Vin 極性相反。
  • Vout ≈ -Vin * (D / (1 - D))（示例為反壓型）

開關穩壓器同樣采用 采樣分壓 (R1, R2) -> 比較基準電壓 (Vref) -> 誤差放大器 -> 脈寬調制器 (PWM Control) -> 驅動功率開關管 (Q1) -> LC濾波 -> 輸出 (Vout) 的閉環負反饋控制來維持 Vout 的穩定。其效率高（通常 >80%），但設計更復雜，輸出紋波和噪聲比線性穩壓器大。

總結：

無論是線性還是開關穩壓器，其工作原理的核心都是閉環負反饋系統：

1. 檢測輸出 (采樣)：通過電阻分壓獲取 Vout 信息 (Vsample)。
2. 與期望值比較 (誤差檢測)：Vsample 與 Vref 在誤差放大器中進行比較。
3. 控制調整器件 (反饋動作)：根據比較誤差產生控制信號 (Vcontrol)。
4. 調整輸入到輸出的關系：控制信號驅動核心功率元件（調整管或開關管）。
   • 線性穩壓器：改變調整管導通程度（壓降 Vce），被動消耗多余能量。
   • 開關穩壓器：改變開關管的通斷時間（占空比 D），主動切割和重組能量。
5. 維持穩定輸出 (負反饋)：自動補償輸入電壓或負載變化引起的 Vout 波動。

理解這個閉環負反饋機制是分析任何穩壓器原理圖的關鍵。希望這個分析對你有幫助！如果你有具體的電路圖，也可以提供出來進行更詳細的分析。
