以下是常見穩壓器電路的類型、圖解及特點說明，適合電子設計參考：
一、線性穩壓器
1. 三端固定穩壓器 (如LM7805)
電路圖：
輸入電壓 → 一 100nF陶瓷電容
↓
LM7805 (IN-GND-OUT)
↓
輸出電壓 → 一 10μF電解電容 特點：
- 輸入電壓 > 輸出電壓+壓差（7805壓差約2V）
- 輸出穩定（5V/12V等固定值）
- 缺點：效率低（功耗=壓差×電流），發熱量大
2. 低壓差穩壓器LDO (如AMS1117)
電路圖：
輸入3.3V → 一 1μF → AMS1117(IN-GND-OUT) → 一 22μF → 輸出1.8V 特點：
- 壓差極小（0.1~0.5V），適合電池供電
- 需輸入/輸出電容改善瞬態響應
- 注意散熱限制輸出電流
二、開關穩壓器
1. 降壓電路 (Buck Converter)
電路圖：
輸入12V → 電感 → 肖特基二極管 → 輸出5V
↑ ↓
MOSFET ← PWM控制器
一 100μF電解電容 特點：
- 高效（>85%），支持大電流
- 需電感、續流二極管、PWM控制
- 適用于電壓降低場景
2. 升壓電路 (Boost Converter)
電路圖：
輸入3V → 電感 → PWM控制器
↓ ↑
二極管 → 輸出12V
一 47μF電容 特點：
- 提升電壓（如電池3V→5V）
- 輸出>輸入，效率較高
三、其他實用電路
1. 可調穩壓 (LM317)
電路圖：
輸入 → LM317(IN-ADJ-OUT)
↓
240Ω → 輸出
↓
可調電阻(500Ω) → GND 公式：
( V_{out} = 1.25V \times (1 + \frac{R2}{R1}) )
特點： 靈活調整電壓（1.25~37V）
2. TL431精密電壓基準
電路圖：
輸入 → 電阻 → TL431(陰極-參考極-陽極) → GND
參考極 → 分壓電阻網絡
輸出從陰極引出 特點：
- 可編程基準電壓（2.5~36V）
- 常用于反饋控制（如開關電源）
四、選型關鍵對比
| 類型 | 效率 | 壓差 | 噪聲 | 適用場景 |
|---|---|---|---|---|
| 三端穩壓(7805) | 低 | 大(≥2V) | 小 | 低功耗簡單電路 |
| LDO | 中 | 極小(<0.3V) | 極小 | 電池/噪聲敏感設備 |
| Buck開關 | 高 | 無 | 大 | 高壓差/大電流 |
| Boost開關 | 高 | 無 | 大 | 升壓需求 |
五、設計注意事項
- 散熱處理：
- 線性穩壓需計算功耗 ( P = (V{in}-V{out}) \times I ) ，必要時加散熱片。
- 電容選擇：
- 輸入電容減少紋波，輸出電容提升穩定性（LDO需低ESR電容）。
- 開關穩壓噪聲：
- 敏感電路加π型濾波（電感+電容）。
- 壓差限制：
- LDO在輸入接近輸出時效率最高，避免用于高壓差場景。
實際應用時，小電流/低噪聲選線性穩壓或LDO，大電流/高效率選開關穩壓。電路圖需配合Datasheet設計外圍元件參數！
常見穩壓器故障及解決辦法
在現代電力系統中，穩壓器扮演著至關重要的角色，它們能夠確保電壓的穩定輸出，從而保護敏感的電子設備不受電壓波動的影響。然而，由于各種原因，穩壓器可能會出現故障。 常見故障 1. 電壓不穩定 電壓不穩定
2024-11-05 15:23:25
LDO穩壓器的常見故障
LDO（Low Dropout Regulator，低壓差線性穩壓器）穩壓器作為電子系統中常見的電源管理器件，其性能穩定與否直接關系到整個系統的可靠運行。在實際應用中，LDO穩壓器可能會遇到多種故障，以下是對其常見故障及可能原因的詳細分析。
2024-09-11 15:22:42
穩壓器的特點 穩壓器的操作方法
確認穩壓器類型和參數：在使用穩壓器之前，需要了解穩壓器的類型和參數。常見的穩壓器類型包括線性穩壓器和開關穩壓器，不同類型的穩壓器有不同的特點和應用場景。此外，還需要確認穩壓器的額定輸入電壓和輸出電壓，以及最大輸出電流等參數。
2023-02-28 11:01:06
穩壓器的工作原理和電路類型
穩壓器，作為電子電路中的關鍵元件，其主要功能是在輸入電壓波動或負載變化時，保持輸出電壓的穩定。在現代電子設備中，穩壓器的應用十分廣泛，無論是家庭電器、工業設備還是通信設備等，都離不開穩壓器的支持。本文將詳細介紹穩壓器的工作原理以及常見的電路類型，旨在為讀者提供深入的理解和應用指導。
2024-05-22 16:20:26
LM317穩壓器資料（引腳圖、參數、工作原理及應用電路圖）
及應用電路圖---LM317外形引腳圖 三、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317參數 1、絕對最大額定值 2、LM317電氣參數 四、LM317
lingjianghui
2019-03-06 07:00:00
開關穩壓器與線性穩壓器的區別
在電子設備中，穩壓器是一個至關重要的組件，它負責確保電路中的電壓保持穩定，從而保障設備的正常運行。在穩壓器的分類中，開關穩壓器和線性穩壓器是兩種常見且重要的類型。雖然它們都是為了實現電壓穩定的目的
2024-05-31 17:33:19

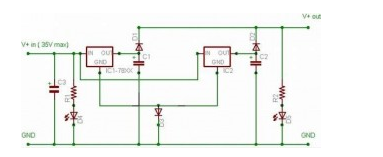

7805穩壓器電路圖

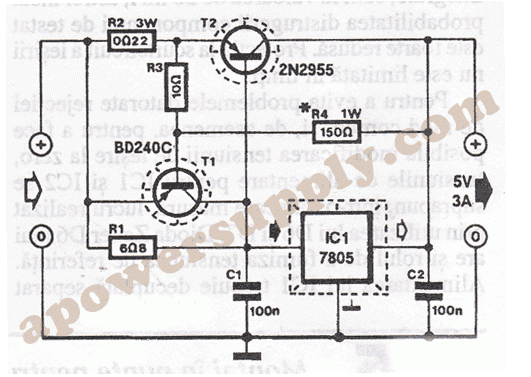

LM3和LM7805系列的穩壓器IC具有7812個引腳，非常適合用于穩壓器電路。如果您需要更高的電流，高達3A，則必須在此原理圖中添加一個互補晶體管T2。在正常設計中，如果發生短路，功耗可能非常高。這個問題可以通過下面介紹的穩壓器設計來解決。
2023-07-24 11:20:03
降壓開關穩壓器電路圖講解

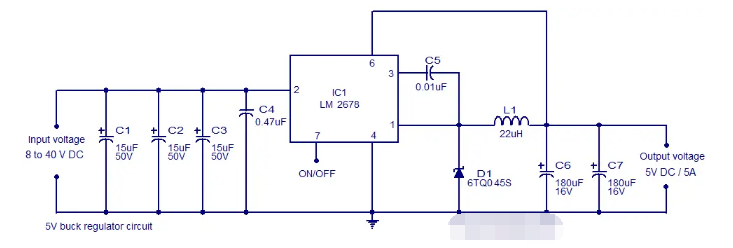

這是基于LM2678降壓開關穩壓器的電路圖。LM2678系列穩壓器是單片集成電路，可提供降壓開關穩壓器所需的所有必要功能，并可驅動高達5A的負載。該IC具有90%以上的效率，并具有出色的負載和線路
2023-07-17 16:49:43

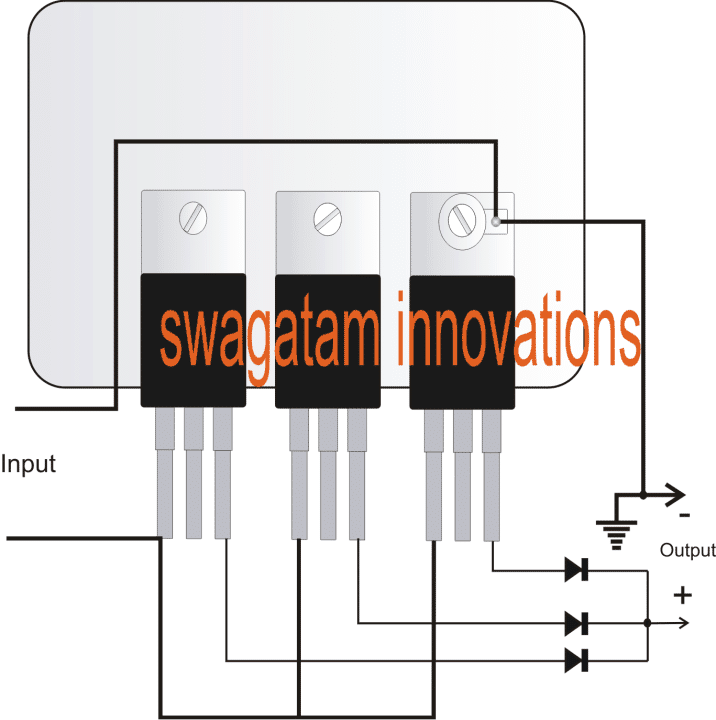

為穩壓器ICLM78xx設計的電流輸出倍增器的電路圖
這是為穩壓器ICLM78xx設計的電流輸出倍增器的電路圖。默認情況下，穩壓器ID78xx系列將提供1A–1.5A的最大電流輸出。為了增加這個調節器的電流輸出，你可以考慮建立這個電路。該電路簡單、易于構建且價格低廉。
2022-05-09 16:58:09
理解穩壓器如何工作
制電源開關開啟和關閉時間的電路上，這樣輸出電壓可保持恒定，無論其輸入電壓或負載電流是否變化。開關穩壓器有哪些拓撲結構？有三種常見的拓撲結構：降壓型、升壓型和降壓/升壓型。其他拓撲結構包括反激式
tyewybvwe
2018-11-01 10:57:18
電路圖顯示LTC3717是一款DDR終端穩壓器
電路圖顯示LTC3717是一款DDR終端穩壓器，可提供5V或12V電壓為1.25V 10A的輸入電壓
cz0519博睿康
2019-07-22 08:44:49
LDO穩壓器和串聯穩壓器的區別
LDO穩壓器（Low-Dropout Regulator）和串聯穩壓器在電子領域中都是常見的穩壓器件，它們各自具有獨特的特點和應用場景。
2024-09-11 11:41:50
關于線性穩壓器的常見問題
如果系統由電池供電，穩壓器的電源電流非常重要。負載電路可短暫工作，然后長時間處于待機狀態，以節省功耗。此時，電池壽命很大程度上取決于穩壓器和負載的靜態電流。如果是這種情況，則要考慮選擇低靜態電流的線性穩壓器。
2018-08-20 09:20:01

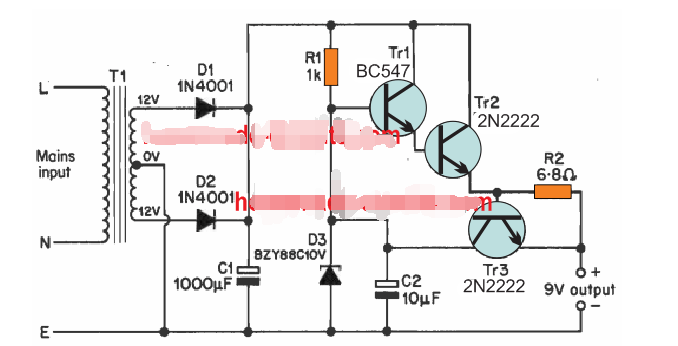

常見電源穩壓電路
，所以從整個電路來看，輸入電壓增大的量全壓在電阻R上了，這樣就起到了穩壓的效果！ 2. 三端穩壓器（LM117穩壓芯片）穩壓電路三端穩壓器性能優于穩壓二極管，三端穩壓器是集成芯片，內部有放大、補償、反饋
jf_31432633
2019-06-09 19:30:14
線性穩壓器7805電路圖解

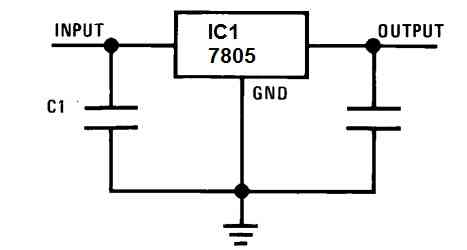

對于 7805，輸出當然固定在 5 V 的電位，輸入必須至少接收 7.5 V 才能正常工作。兩個電容器是去耦電容器，可防止穩壓器可能的振蕩。
