電感鎮流器（inductance ballast）是一個鐵芯電感線圈，電感的性質是當線圈中的電流發生變化時，則在線圈中將引起磁通的變化，從而產生感應電動勢，其方向與電流的變化方向相反，因而阻礙著電流變化。 在日光燈中用到。
高壓鈉燈基本結構是在抽真空的燈管內安裝一根半透明的多晶氧化鋁陶瓷電弧管，電弧管應選用純度較高的氧化鋁及適當?shù)念w粒度，使得透過率達97%左右。在電弧管的兩端各裝入一個電極，在鎢電極螺旋中藏有包含氧化鋇和氧化鈣的化合物作為電子發射材料。高壓鈉燈的電弧管中充入約2.7kPa的氙氣或氬氣作為啟動氣體。
在高壓鈉燈中，除了充鈉之外，還要充入一定量的汞，以提高燈電壓、光效和功率因數，減少導熱率。由于高壓鈉燈的電弧管細而長，啟動時需要一個至少千伏級的電壓觸發。高壓鈉燈在穩態下具有負阻特性。 電感鎮流器的優點：電路簡單、制作方便、成本低。
缺點：工作效率低、功率因數差。且這些參數由于電路無反饋而不可控制，將隨著輸入電壓變化而變化，并且也會隨著燈的老化而惡化。電感鎮流器的這些缺點導致系統成本增加，例如降低燈壽命帶來的頻繁更換成本、對電網污染帶來的額外線路損耗以及電磁干擾帶來可能的系統故障維護成本等等。
電感鎮流器的工作原理：

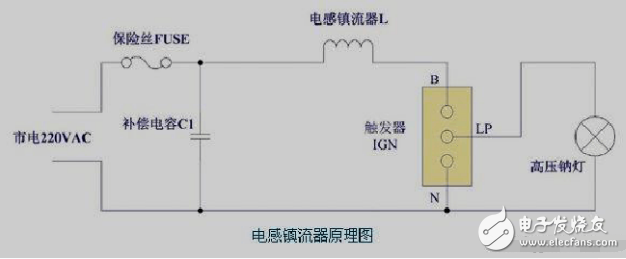

電感鎮流器原理如上圖所示，當電路接入交流市電220V電壓時（一般要大干180V才能保證有效啟動），啟動器IGN的B、N端短路，市電電壓幾乎全部被加在鎮流器L上以對其充電。
此后啟動器IGN將B、N端斷開，并使B與LP端短路。由于高壓鈉燈尚未被點亮，處于關斷狀態，無電流流過，又因?yàn)殡姼猩系碾娏鞑荒芡蛔?，故電感上將產生至少上千伏的高壓。該電壓與市電一起被加在高壓鈉燈兩端，使鈉燈內的氣體被擊穿，燈被點亮。一般該過程被稱為點火階段。
點亮后的燈等效電阻很小，燈壓很低，而此時與燈串聯的電感交流阻抗抑制了燈電流，防止電流過大對電路帶來?yè)p害。隨著時間的推移，鈉燈兩端的電壓開始升高，燈的等效阻抗增大，電流慢慢的減小，最后達到其額定功率。由于電感的存在，有一部分的能量以電感繞線電阻發熱和鐵芯渦流損耗等方式被消耗掉，降低了整個電路的工作效率。

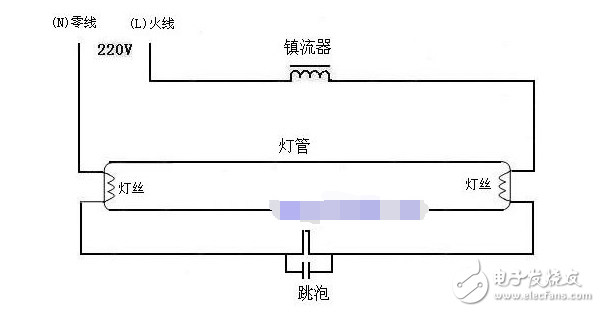

（1）。當送出交流電時，因熒光燈屬于冷燈，燈管電阻無窮大，大電流就流向阻抗比較小的啟動器，因此氖燈會先亮一下子與電容形成崩潰，此時電流流過燈管兩端的鎢絲，鎢絲因此被加熱，這段時間為0至A的時間。
（2）。當時間在A時即電源電壓為零伏，由于日光燈此時已為熱燈，使得燈管內電阻相當小，此時啟動器部分停止崩潰，接著時間A至?xí)r間B熒光燈點燈成功，并且時間B以后螢光燈兩端的壓降大約只有122伏特左右（20W螢光燈），使啟動器不再崩潰，從此之后日光燈正常工作維持一定亮度，直到電源關閉日光燈熄滅。
?。?）。在時間A至?xí)r間B，電感鎮流器（電感）兩端感應電壓為220伏，再加上電源220伏，其螢光燈兩端總電壓降為440伏，所以螢光燈需要大電壓才能啟動。
?。?）。在時間B之后，電感式鎮流器（電感）扮演著恒流的重要角色，所以日光燈一直維持著固定的亮度。
