電子鎮流器的工作原理　由于氣體放電燈（如熒光燈、霓虹燈、金鹵燈等）是一種具有如圖1所示V-I特性的負阻性電光源，即為負值，從圖1可以看出，當燈電流上升時，燈管的工作電壓下降，但是供電電壓不會下降，多出的這點電壓加到燈管后會使燈電流進一步上升，如此循環，最終燒壞燈管或燈管熄滅，所以要使燈管正常工作，應配鎮流元件，用以限制和穩定燈電流。這個限流裝置叫做鎮流器。氣

　　體放電燈常用的鎮流器有兩種：電感式鎮流器和高頻交流電子鎮流器。由于電感式鎮流器工作在工頻市電頻率，體積大、笨重，還需消耗大量銅和硅鋼等金屬材料，散熱困難、工作效率低、燈發光有頻閃，所以一些電光源界的科技工作者紛紛尋找新的鎮流方法，而高頻交流電子鎮流器就是一種有效方法。

　　產品優點

　　（1）節能。熒光燈的電子鎮流器，多使用20—60khz頻率供給燈管，使燈管光效比工頻提高約10%（按長度為4尺的燈管），且自身功耗低，使燈的總輸入功率下降約20%，有更佳的節能效果。

　?。?）消除頻閃，發光更穩定。有利于提高視覺分辨率，提高功效；降低連續作業的視覺疲勞，有利于保護視力。

　　（3）起點更可靠。預熱燈管后一次起點成功，避免了多次起點。

　　（4）功率因數高。符合國家標準的25W以上的熒光燈，其功率因數高于0.95。但應注意，國家標準對25W以下的燈管規定的諧波限值很高，以致使其功率因數下降到0.7—0.8。

　?。?）穩定輸入功率和輸出光通量：高品質產品有良好的穩壓性能，在電源、電壓偏差很大時，仍能保持光源恒定功率，穩定光照度，有利于節能。

　?。?）延長燈管壽命。高品質產品的恒功率和燈管電流下降，以及起點可靠等因素可使燈管壽命延長。

　?。?）噪音低。高品質電子鎮流器噪音可達35db以下，人們感覺不到噪音。

　　（8）可以調光。對于需要調光的場所，如：原使用白熾燈或鹵鎢燈調光的場所，代之以高效熒光燈配可調光電子鎮流器，可實現在2%—100%的大范圍調光。

　　需要注意的是，只有設計優良的電子鎮流器才能發揮以上各種優點。雖然都是電子鎮流器，用于金鹵燈的電子鎮流器要比用于熒光燈的復雜很多，或者說幾乎完全不一樣。如果設計或制造工藝不到位，一個非常小的疏漏，都會造成故障。

　　電子鎮流器改開關電源

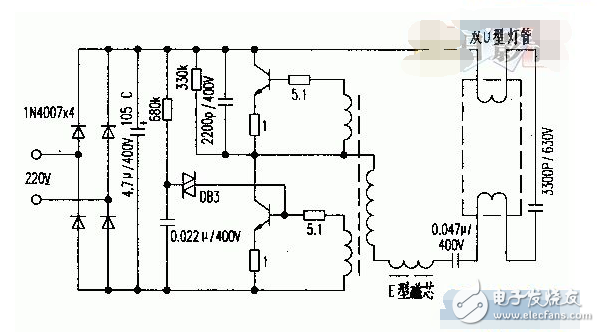

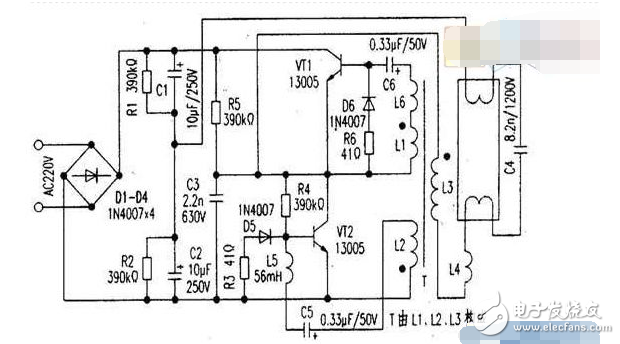

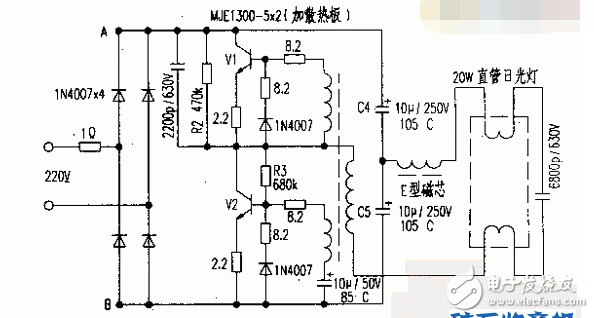

　　不難發現，這三種圖的區別（圖是網上找的）與相同之處：

　　1，不同之處，開關管基極激勵電路：

　　a，第一與第二圖有反向電壓限幅電路，用以保護震蕩管的基極不被反向電壓擊穿。第三圖則

　　沒有這個保護電路。

　　b，第二圖的激勵繞組穿有隔直電容，一與三靚圖則沒有。

　?。ㄟ@種廉價的鎮流器易發的故障之一就是基極耦合的電容失效容量減小或有漏電等故障。所以在使用舊鎮流器時要重點檢查此電容。因為節能燈的鎮流器板緊貼燈管，所以節能燈更易 出 現這種故障。

　　因為這種情況說明了

　　當發現鎮流器的電路板上有燒焦痕跡時就不建議再用。板子上有嚴重的短路，基本上是兩個大功率管擊穿了，整流橋也難逃厄運。）

　　2，相同點

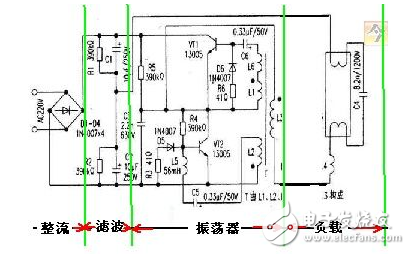

　　a，電路分成四大部分：

　　震蕩變壓器和此前的電路共同組成交流一一直流一一交流電路（震蕩器），把50HZ220V的交

　　流電轉換成幾+kHz，300V左右的高頻交流方波電壓。。，

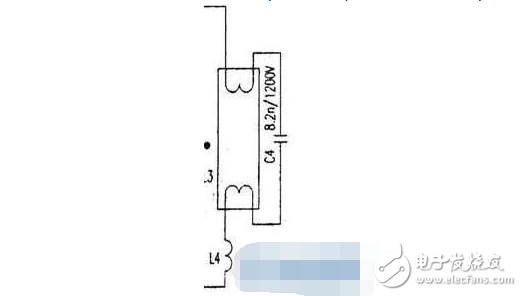

　　c，負載（后面部分）一燈管的電路（燈管和L4，C4），

　　d，

　　沒有負載振蕩器停振，不能工作。，L4與C4組成諧振回路，。

　　這個回路的Q值較高，當電路諧振時，在電容上產生高壓，擊穿燈管內惰性氣體，，使燈管發光。

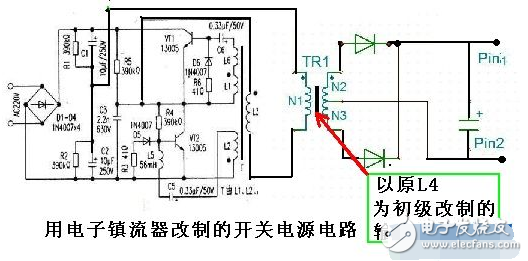

　　.3，改造方案：

　　我們只要繞個小變壓器以及相應的整流濾波電路來代替負載（燈管和L4，C4），就把這個電子整流器變為開關電源了。

　　最簡單的辦法，就是利用L4做初級，再加擾若干圈做次級，具體多少圈要根據所需直流電壓的高低由實驗決定。
