　　TI公司的TPS55010是集成了FET的3V-6V輸入隔離反激DC/DC電源轉換器,是一種變壓器驅動器,為隔離的接口如RS-485和RS-232 提供隔離的電源.電源功率達2W,開關頻率可從100 kHz到2000 kHz調整,具有逐個周期的限流特性,主要用在隔離的RS-485/RS-232電源,隔離的CAN收發器,IGBT柵驅動器的浮電源,電源自動化控制,工業過程控制,隔離的數據采集以及通信接口等.本文介紹了TPS55010主要特性,以及應用電路,低功耗絕緣反激轉換器TPS55010EVM-009主要特性, 性能指標和電路圖,材料清單, PCB布局圖.

　　TPS55010是一個變壓器驅動器，設計為隔離接口，如RS - 485和RS - 232，隔離電源從3.3V或5V輸入電源。

　　該設備使用的初級反饋固定頻率電流模式控制和半橋式功率級來調節輸出電壓的功率高達2W的。開關頻率可調，從100 kHz到2000年使解決方案尺寸，效率和噪聲千??赫可進行場外交易。其開關頻率設置電阻或與外部時鐘同步用RT / CLK引腳。為了盡量減少浪涌電流，小電容連接的SS引腳。 EN引腳用作一個使能引腳，或增加2.6V的默認輸入U(xiǎn)VLO電壓。

　　該TPS55010可在一個散熱片，提供了熱增強型16引腳QFN封裝。

　　TPS55010主要特性：

　　隔離Flybuck?拓?fù)?/p>

　　初級反饋

　　100千赫到2000 kHz開關頻率

　　到外部時鐘同步

　　可調式慢啟動

　　可調輸入電壓UVLO

　　開漏故障輸出

　　逐周期電流限制

　　熱關斷保護

　　采用3mm × 3mm 16引腳QFN封裝

　　TPS55010應用：

　　隔離RS-485/RS-232電源

　　隔離的CAN收發器

　　懸浮電源IGBT的柵極驅動器

　　電力自動化控制

　　工業過程控制

　　隔離數據采集

　　橋梁地基差異

　　噪聲免疫通信接口

?

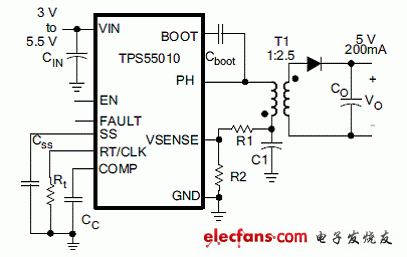

　　圖1.TPS55010簡化電路圖
