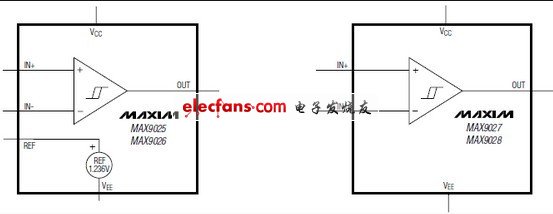

　　MAX9025–MAX9028納安級比較器采用節省空間的晶片級封裝(UCSP?)，具有Beyond-the-Rails?輸入，并且確保在+1.8V電源下穩定工作。MAX9025/MAX9026有一個片上1.236V ±1%基準源，只需1μA的超低電源電流，MAX9027/MAX9028 (無基準)僅需要0.6μA的電源電流。這些特性使MAX9025–MAX9028系列比較器成為2節電池監視/管理應用的理想選擇。

　　輸出級獨特的設計限制了開關時的電源電流波動，幾乎完全消除了許多其它比較器普遍存在的電源干擾信號問題。這種設計還降低了動態條件下的總體功耗。MAX9025/MAX9027有一個可輸出電流和吸收電流的推挽輸出級。強內部輸出驅動器可實現滿擺幅輸出擺幅，負載電流可達5mA。MAX9026/MAX9028有一個開漏輸出級，這使它們適用于混合電壓系統設計。所有這些器件都采用微小的6焊球UCSP封裝。

　　關于與這些元件類似的5引腳SC70封裝比較器和8引腳SOT23封裝雙比較器，請參考MAX9117和MAX9017的數據資料。

　　關鍵特性

　　節省空間的UCSP封裝(1mm x 1.52mm)

　　超低電源電流

　　0.6μA (MAX9027/MAX9028)

　　1μA，帶基準(MAX9025/MAX9026)

　　+1.8V可穩定工作

　　內部1.236V ±1%基準(MAX9025/MAX9026)

　　輸入電壓范圍擴展200mV Beyond-the-Rails

　　具有±5mA驅動能力的CMOS推挽輸出(MAX9025/MAX9027)

　　開漏輸出型(MAX9026/MAX9028)

　　跳變時無短路電流

　　用于凈化開關的內部滯回

　　過驅動輸入無相位反轉
