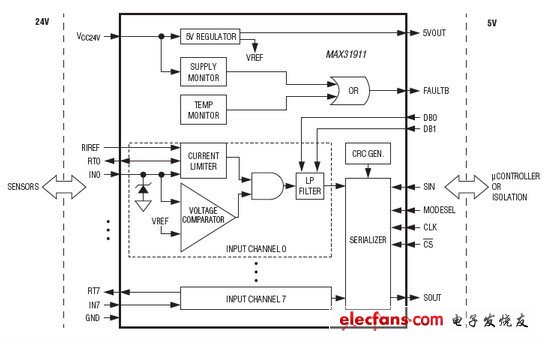

MAX31911工業接口串行轉換，條件和序列化的24V數字輸出的傳感器和開關，用于工業過程中，需要的5V CMOS兼容信號，通過微控制器和樓宇自動化。它提供了一個可編程邏輯控制器(PLC)數字量輸入模塊的前端接口電路。該器件具有集成的電流限制，低通濾波，信道序列化。輸入電流限制允許顯著減少電力消耗相比，傳統的分立電阻分壓器實現從勵磁電壓供應。可選擇的片上低通濾波器，可實現靈活的基礎上，應用的傳感器輸出去抖動和過濾。芯片上的序列化允許用于隔離的光電耦合器的數量急劇減少。任意數量的輸入通道可以被序列化和輸出只能通過一個SPI兼容端口的設備序列化是可堆疊。這減少了需要只有三個光耦合器，輸入通道的數量無關。相對于高頻率的噪音和快速電氣瞬態為了增強的魯棒性，一個多位的CRC碼產生的，并通過SPI端口發送的每個8位數據。片上5V電壓調節器可用于外接電源，數字隔離器，光耦合器或其他外部5V電路， 超低功率應用中，Maxim提供了一個引腳兼容的版本，此設備，MAX31910。的電路MAX31910采用正在申請專利的技術，以實現進一步降低了功耗，輸入電流限制單獨之外，什么都可能。 MAX31910和MAX31911的下一代版本將包括能源的LED驅動器，同時保持引腳兼容。

　　關鍵特性

　　8個高電壓輸入通道(36V最大值)

　　可配置為IEC 61131-2輸入類型1，2，3

　　寬工作電壓范圍為10V至36V

　　可選配置允許5V電源

　　可選擇的輸入濾波和去抖從0ms到3ms

　　可編程輸入電流限制可從0.5mA為6mA

　　HBM ESD抗擾性所有字段輸入引腳上

　　片上8-1序列

　　片上5V穩壓器

　　超溫指示燈

　　片上24V現場電源電壓監控器

　　實現了最低級系統功耗24V外地供應

　　多位CRC校驗碼的生成和傳輸錯誤檢測和更可靠的數據傳輸?shù)酵獠?/p>
