MAX19757雙通道下變頻的設計，以提供8.8分貝的增益，+25.3 dBm的輸入IP3和10.4分貝的NF為眾多在1700MHz至2700MHz基站接收器應用。該混頻器優化的LO頻率范圍為1800MHz至2600MHz，支持度，1700MHz至2200MHz和2000MHz至2700MHz的RF頻段，分別為高端和低端LO注入架構。獨立路徑關機允許用戶保存在低峰使用時間或在TDD TX模式下的直流電源。

該器件集成了平衡 - 不平衡轉換器在RF和LO端口，一個LO緩沖器，兩個雙平衡混頻器，和一對差分IF輸出放大器。 MAX19757需要一個典型值為0dBm的LO驅動器，和一個電源電流通常300毫安的整個LO頻率波段實現目標的線性性能，在帶中心和350mA。

MAX19757可在一個緊湊的36引腳TQFN封裝（6×6×0.8mm）的帶裸露焊盤的。在擴展級-40°C至+105°C的溫度范圍內保證其電氣性能。

關鍵特性

度，1700MHz至2700MHz RF頻率范圍

1800MHz至2600MHz LO頻率范圍

50MHz至500MHz IF頻率范圍

25.3dBm IIP3

8.8分貝轉換增益

13.1dBm的輸入1dB壓縮點

10.4分貝噪聲系數

PRF=-10dBm時73dBc2RF-2LO雜散抑制

雙通道分集接收機應用的理想選擇

集成LO緩沖器

-3dBm至+3 dBm的LO驅動器

內置SPDT LO開關，具有50dB的LO-LO隔離和240ns的開關時間

46分貝通道隔離

可選的芯片檢測IF輸出自動調節偏置電流提供最佳的電源管理

外部電流設置電阻允許功耗和性能之間的權衡

高級關斷功能，包括：

獨立路徑掉電

之間切換ON / OFF狀態在TDD應用程序中的的快速Power-Down/Power-Up模式

在電源循環控制LO端口阻抗最小化VCO

圖表

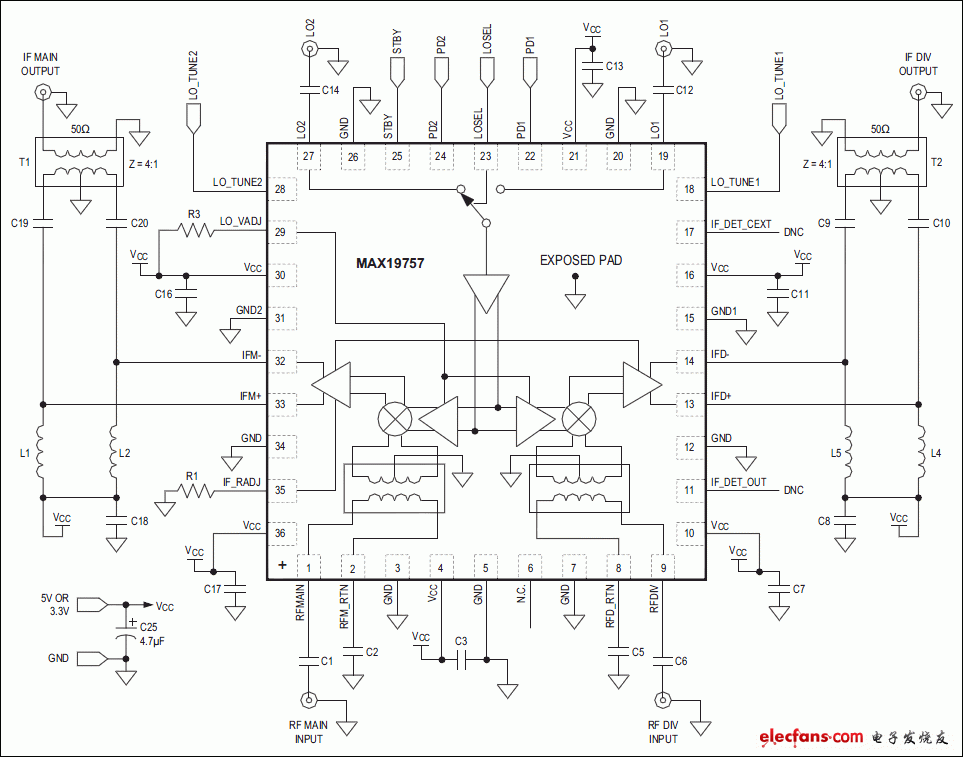

Typical Application Circuit
