MAX17595/MAX17596/MAX17597為峰值電流模式控制器系列產品，包含寬輸入電壓范圍反激、boost穩壓器設計所需的全部電路。MAX17595提供經過優化的輸入門限，理想用于通用輸入AC-DC轉換器和DC-DC電信電源（36V至72V輸入范圍）。MAX17596/MAX17597所提供的輸入門限針對低壓DC-DC應用（4.5V至36V輸入范圍）而優化。MAX17597提供支持boost轉換器設計的所有電路。三個控制器內部均集成了柵極驅動器，用于驅動外部n溝道MOSFET。

MAX17595/MAX17596/MAX17597內部誤差放大器帶有1%精度的電壓基準，無需外部基準，便于設計。開關頻率可編程設置在100kHz至1MHz，精度可達8%，可優化選擇磁性濾波元件，提供緊湊、高性價比的電源轉換方案。對于EMI敏感應用，MAX17595/MAX17596/MAX17597提供集成的可編程頻率抖動電路，工作在低EMI擴頻模式。

用戶可以精確地在所要求的輸入電壓下啟動電源、實現輸入過壓保護、設置軟啟動時間。可編程斜率補償電路有助于改進峰值電流控制環路的穩定性。

打嗝式過流保護和熱關斷功能大幅降低過流、過溫故障條件下的功耗。

關鍵特性

峰值電流模式離線式電源（通用交流輸入）和電信電源（36V至72V）反激控制器—MAX17595

峰值電流模式DC-DC反激控制器（4.5V至36V輸入范圍）—MAX17596

峰值電流模式異步boost PWM控制器（4.5V至36V輸入范圍）—MAX17597

電流模式控制提供優異的瞬態響應

啟動電流低至22μA

100kHz至1MHz可編程開關頻率，具有可選同步模式

可編程頻率抖動，工作于低EMI擴頻模式

以外部檢流電阻調節電流門限

快速逐周期峰值電流限制

打嗝式短路保護

過溫保護

可編程軟啟動和斜率補償

輸入過壓保護

節省空間的3mm x 3mm TQFN封裝

圖表

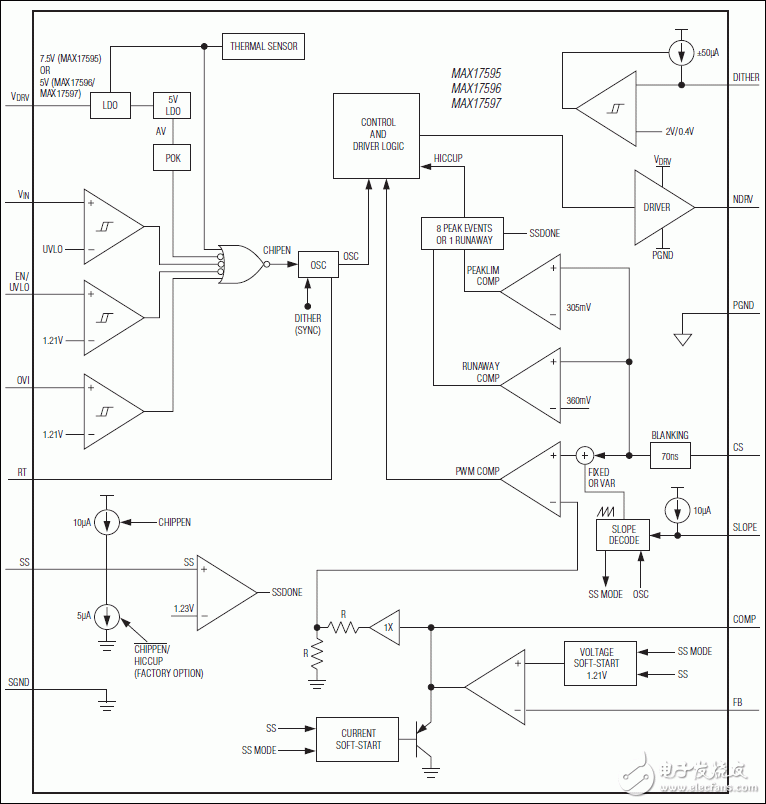

Block Diagram
