CD4007 雙互補對及反相器

簡要說明

CD4007由3個n溝道和3個p溝道增強型MOS晶體管構成通過改變晶體管各單元的連接可廣泛用作反相器波形整形電賂與非或非門線性放大器時鐘門 傳輸門和高扇出緩沖器等電路。

CD4007 提供了14 引線多層陶瓷雙列直插D 熔封陶瓷雙列直插J塑料雙列直插P 和陶瓷片狀載體C 4 種封裝形式。

推薦工作條件

電源電壓范圍 3v 18v

輸人電壓范圍 0v Vdd

工作溫度范圍

M類 –55 125

E 類 –40 85

極限值

電源電壓 –0.5v 18v

輸入電壓 –0.5v Vdd 0.5v

輸人電流 士10mA

貯存溫度 –65 150

焊接溫度 235

引出腳功能符號：

A D 互補對柵極 G 互補對P 管源極 J 反相器P 管源極

B E 互補對P 管漏極 H 互補對N 管源極 K 反相器N 管源極

C F 互補對N 管漏極 I 反相器輸入端 Y 反相器輸出端

Vdd 正電源 Vss 地

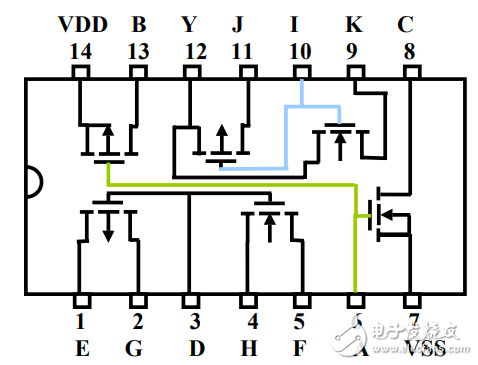

CD4007 引腳圖

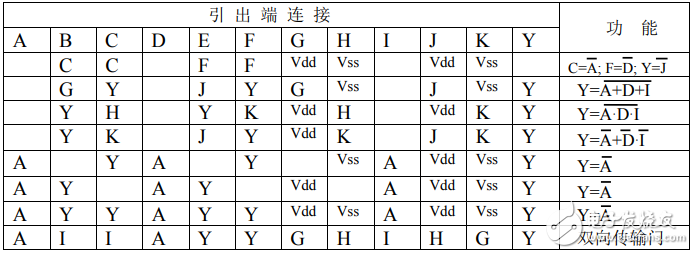

CD4007 功能表

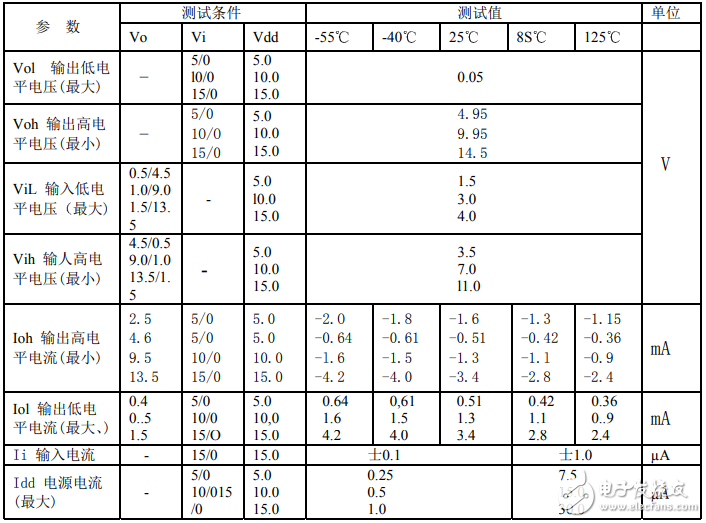

靜態特性

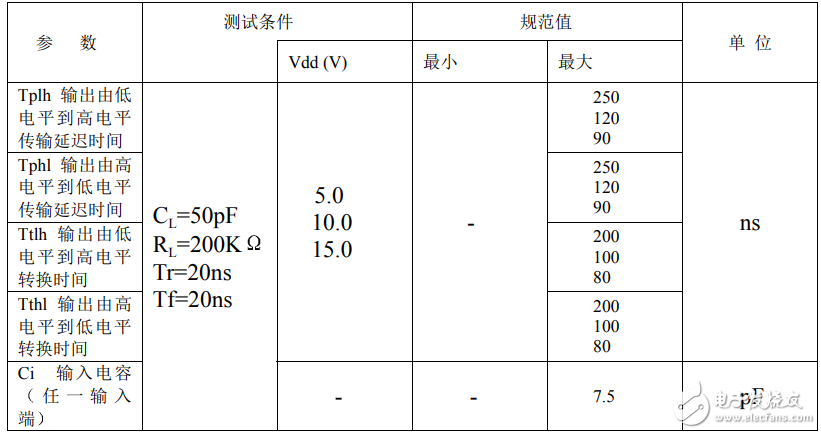

動態特性

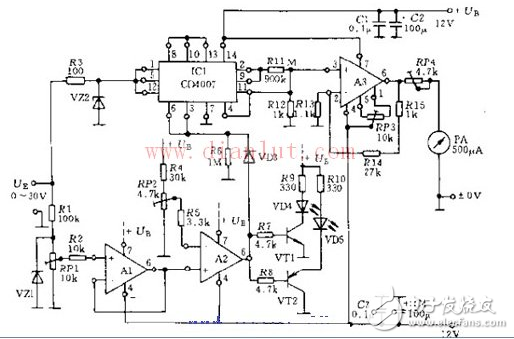

CD4007應用電路（一）：基于CD4007的電子電壓表電路

如圖所示電路不需要人的直接參與就可根據所測電壓的大小，自動選擇測量量程，從面大大減輕檢驗和調整的工作量，在測量時，當測量電壓上升瞬間，該電路會自動地選擇最近的較高量程進行測量，而當測量電壓下降時，它又會自動地接通至較低量程進行測量。因此，即使手動操作錯誤，選擇了不正確的待測電壓量程，也不會使機構過載。

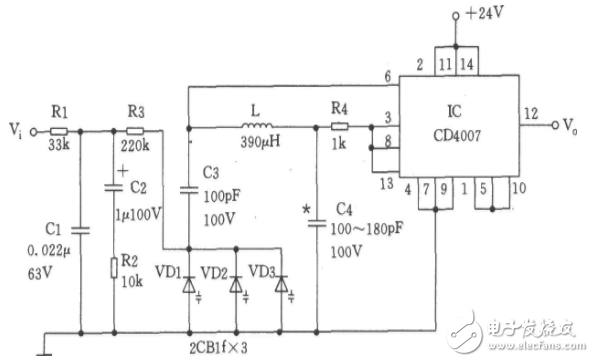

CD4007應用電路（二）：由CD4007構成的壓控振蕩器電路圖

本壓控振蕩器如圖所示。該壓控信號Vi由低通濾波器Rl～R3、Cl～C2向變容二極管VDl～VD3提供一個隨頻率及相位變化而變化的直流電壓，該電壓由電感L、電容C3、C4及變容二極管VDl～VD3和集成電路IC（CD4007） 成VCO（壓控振蕩器）的輸出頻率。
