本文主要介紹的是74ls374中文資料匯總，首先介紹了74ls374引腳圖及功能，其次介紹了74ls374邏輯圖及真值表，最后闡述了74ls374推薦工作條件及特性，具體的跟隨小編一起來了解一下。
74ls374為具有三態輸出的八D邊沿觸發器，共有54/74S374和54/74LS374兩種線路結構型式，其主要電器特性的典型值如下（不同廠家具體值有差別）：
74ls374的輸出端O0~O7可直接與總線相連。當三態允許控制端OE為低電平時，O0~O7為正常邏輯狀態，可用來驅動負載或總線。當OE為高電平時，O0~O7呈高阻態，即不驅動總線，也不為總線的負載，但鎖存器內部的邏輯操作不受影響。當時鐘端CP脈沖上升沿的作用下，O隨數據D而變。由于CP端施密特觸發器的輸入滯后作用，使交流和直流噪聲抗擾度被改善400mV。

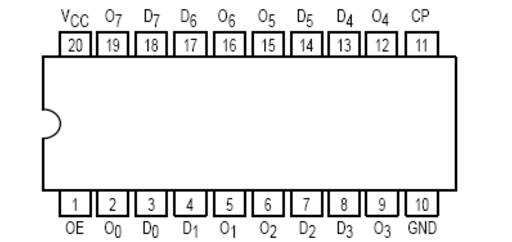

74ls374引腳圖及功能
引腳功能
D0～D7————————數據輸入端
OE——————————三態允許控制端（低電平有效）
CP——————————時鐘輸入端
O0~O7————————輸出端
74ls374邏輯圖
74ls374真值表
74LS374極限值
電源電壓…………………………………………7V
輸入電壓
54/74S374……………………………………5.5V
54/74LS374……………………………………7V
輸出高阻態時高電平電壓…………………………5.5V
工作環境溫度
54XXX…………………………………-55~125℃7
4XXX…………………………………0~70℃
存儲溫度…………………………………………-65~150℃
74ls374推薦工作條件
74ls374特性

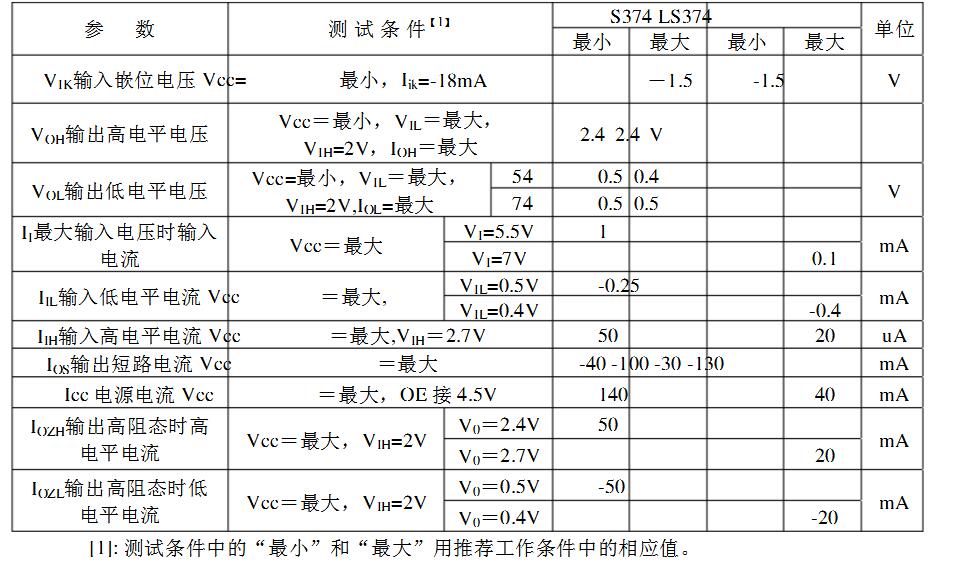

1、靜態特性（TA為工作環境溫度范圍）

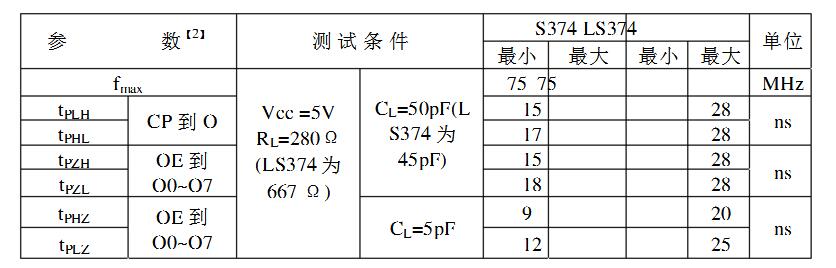

2、動態特性（TA=25℃）
tPLH輸出由低到高傳輸延遲時間
tPHL輸出由高到低傳輸延遲時間
tPZH輸出由高阻態到高允許時間
tPZL輸出由高阻態到低允許時間
tPHZ輸出由高到高阻態禁止時間
tPLZ輸出由低到高阻態禁止時間
