74ls221為具有兩個施密特觸發器輸入的單穩態觸發器，共有54（74）221和54（74）LS221兩種線路結構形式，其主要電特性的典型值如下：
221的工作特性與54/74121實際上相同，相當于兩個54/74121，只不過多了清除端（/CLR）。221的引出端排列與123相同。
由于正觸發輸入端（B）采用了施密特觸發器，因此有較高的抗擾度，典型值為1.2V。又由于內部有鎖存電路，故對電源Vcc也有較高的抗擾度，典型值為1.5V。
221經觸發后，輸出（Q、Q）就不受輸入（A、B）跳變的影響，而與定時元件（Cext、RT）有關，或者被/CLR中止。在全溫度和Vcc范圍內，輸出脈沖寬度為：tWQ≈0.7Cext?RT?。如果RT選用最大推薦值，占空比可高達90％。
由于內部補償作用，輸出脈沖寬度的穩定性與溫度Vcc無關，而僅受Cext、RT精度的限制。
74ls221引腳圖
引出端符號
1Cext，2Cext外接電容端
1Q、2Q正脈沖輸出端
1Q、2Q負脈沖輸出端
1CLR、2CLR清除端（低電平有效）
1Rext/Cext、2Rext/Cext外接電阻/電容端
1B、2B正觸發輸入端
1A、2A負觸發輸入端
極限值
電源電壓7V
輸入電壓
54（74）2215.5V
54（74）LS2217V
工作環境溫度
54×××-55～125℃
74×××-0～70℃
儲存溫度-65℃～150℃
74ls221功能表
H－高電平L－低電平X－任意電平↑－低到高電平跳變
74ls221邏輯圖
靜態特性（TA為工作環境溫度范圍）
推薦工作條件：
動態特性（TA=25℃）
74ls221應用電路

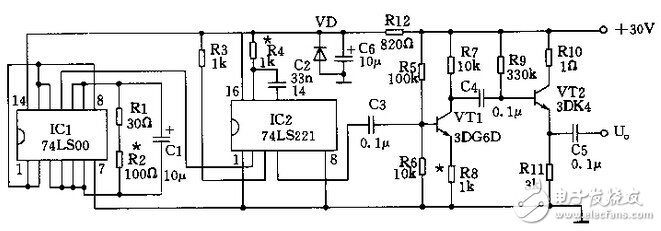

由74LS00、74LS221構成的簡易脈沖信號發生器
本信號發生器主要采用兩塊TTL集成電路（74LS00和74LS221），由于TTL中的晶體管工作于飽和區域，因此電路工作穩定，輸入輸出阻抗比較低，不易受到周圍雜散電磁場的干擾，開關速度快，功耗低，使電路的抗干擾度得到提高。74LS00由四個與非門組成，其中三個構成方波振蕩電路，由最后一個與非門的輸出反饋到第一個與非門的輸入，因此經過了奇數次的反相，使信號相位相反，激起電路來回振蕩，接入電阻和電容就可以得到頻率可調的振蕩電路。
