74ls162概述
74ls162是為可預置的十進制同步計數器，其主要電特性的典型值如下：
162的清除端是同步的。當清除端/SR為低電平時，在時鐘端CP上升沿作用下，才可完成清除功能。
162的預置是同步的。當置入控制器/PE為低電平時，在CP上升沿作用下，輸出端Q0－Q3與數據輸入端P0－P3一致。對于54/74162，當CP由低至高跳變或跳變前，如果計數控制端CEP、CET為高電平，則/PE應避免由低至高電平的跳變，而54/74LS162無此種限制。
162的計數是同步的，靠CP同時加在四個觸發器上而實現的。當CEP、CET均為高電平時，在CP上升沿作用下Q0－Q3同時變化，從而消除了異步計數器中出現的計數尖峰。對于54/74162，只有當CP為高電平時，CEP、CET才允許由高至低電平的跳變，而54/74LS162的CEP、CET跳變與CP無關。
162有超前進位功能。當計數溢出時，進位輸出端（TC）輸出一個高電平脈沖，其寬度為Q0的高電平部分。在不外加門電路的情況下，可級聯成N位同步計數器。對于54/74LS162，在CP出現前，即使CEP、CET、/SR發生變化，電路的功能也不受影響。

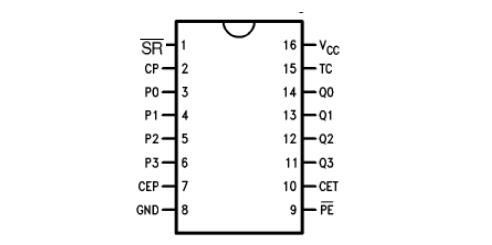

74ls162引腳圖及功能
引出端符號：?
TC 進位輸出端
CEP 計數控制端
Q0－Q3 輸出端
CET 計數控制端
CP 時鐘輸入端（上升沿有效）
/SR 異步清除輸入端（低電平有效）
/PE 同步并行置入控制端（低電平有效）

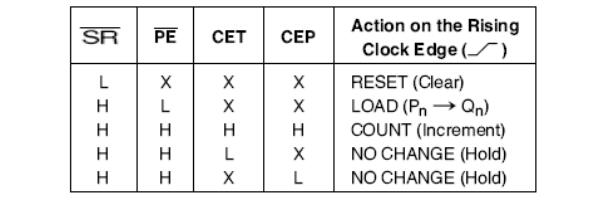

74ls162功能表
說明：
H－高電平
L－低電平
X－任意
74ls162極限值
電源電壓------------------------------------------------7V
輸入電壓
54/74162-----------------------------------------5.5V
54/74LS162---------------------------------------7V
CEP與CET間電壓
54/74162-----------------------------------------5.5V
工作環境溫度
54×××------------------------------－55～125℃
74×××------------------------------------0～70℃
貯存溫度--------------------------------------－65～150℃

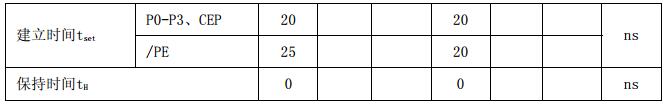

74ls162推薦工作條件

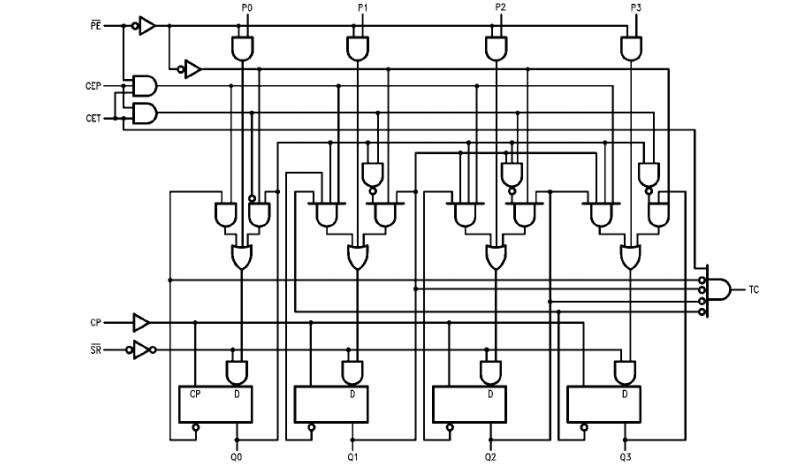

74ls162邏輯圖

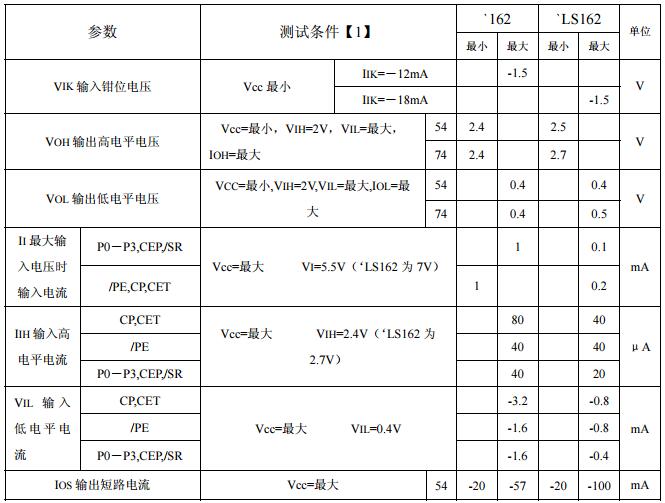

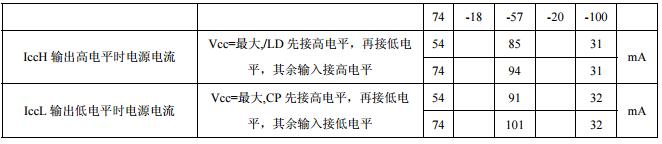

74ls162靜態特性
【1】：測試條件中的“最大”和“最小”用推薦工作條件中的相應值。

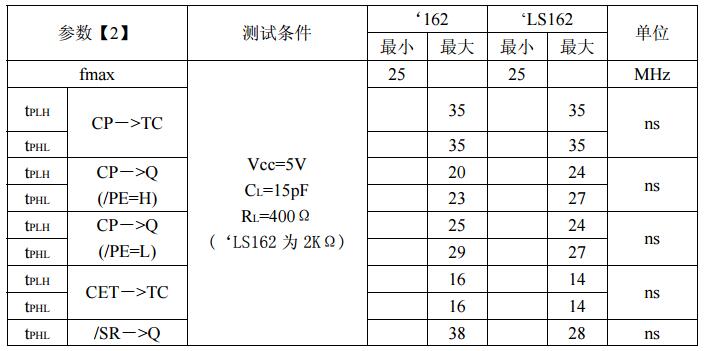

74ls162動態特性
【2】：fmax－最大時鐘頻率
tPLH－輸出由低到高電平傳輸延遲時間
tPHL－輸出由高到低電平傳輸延遲時間
74ls162應用電路
采用同步置零74LS162計數器來設計24進制計數器，反饋代碼必須是（23）10相應的8421BCD碼為00100011.由此可見反饋信號應取自十位芯片的Q1及個位芯片的Q1和Q0，相應的與非門應改成四輸入端與非門。用74LS162并行置零法設計24進制計數器的電路圖如圖所示。
