CD40106由六個施密特觸發器電路組成。每個電路均為在兩輸入端具有施密特觸發器功能的反相器。觸發器在信號的上升和下降沿的不同點開、關。上升電壓（V T+）和下降電壓（V T-）之差定義為滯后電壓。

CD40106引腳圖

CD40106引腳功能

2 4 6 8 10 12 數據輸出端

1 3 5 9 11 13 數據輸入端

14 電源正

7 接地

CD40106內部圖

CD40106應用電路（一）

觸發器2組成50Hz不對稱方波振蕩器，VD4、R4可減小高電平脈寬。觸發器3組成150～200Hz方波振蕩器。三種振蕩器的合成脈沖經場效應管VT1放大，由升壓變壓器T升壓后，從脈沖幅度調節電位器RP2輸出。輸出的波形如圖中所示，它由斷續電脈沖和方波脈沖組成，具有止痛的作用。

兩只電極A，B用銅片制成，直徑為圣6，使用時用紗布包扎再用生理鹽水值電阻，揚聲器B和發光二極管LED1用來指示儀器的工作揚聲器會發出微弱的聲響，LED則閃爍發光。

CD40106應用電路（二）

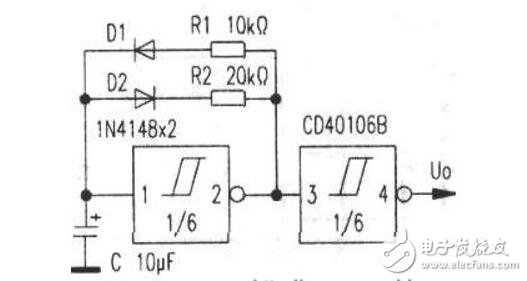

用CD40106B組成的的多諧振蕩器電路

用CD40106B、R、D、C組成的多諧振蕩器見下圖。利用Dl、D2兩只=極管的單向?qū)ㄌ匦裕謩e形成充、放電回路，使輸出矩形脈沖電路中的高、低電平持續時間不同，占空比得到調節。改變Rl、R2的阻值和C的容量，可使振蕩頻率發生變化。施密特觸發器輸出端所接的反相器起到整形、隔離作用。

CD40106應用電路（三）
