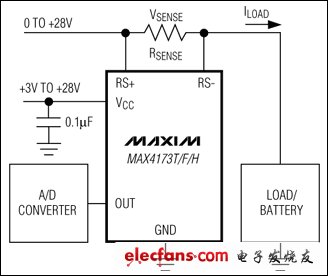

在MAX4173低成本，高精度，高邊電流檢測放大器可在一個小型SOT23 -6封裝。它具有電壓輸出，減少了對增益設置電阻器的需要，蜂窩電話和其他系統中目前的監測是至關重要的理想選擇。高邊電流監測，特別是在電池供電系統非常有用，因為它不干擾地面道路的電池充電器。輸入共模范圍0至+28 V的電源電壓是獨立的，并確保電流檢測反饋仍然是可行的，即使在連接到一個深度放電的電池。在MAX4173的寬1.7MHz帶寬使其成為電池充電控制回路內使用。
三個版本，并獲得用戶可選擇的外部檢測電阻器設置滿量程電流讀數。此功能提供了高集成度，在一個簡單和緊湊電流檢測的解決方案。
MAX4173的工作電壓為單+3 V至+28 V供電，僅消耗420μA典型的供應在擴展的工作溫度范圍電流(-40 ° C至+85 ° C)時，并在節省空間的SOT23封裝。
關鍵特性
低成本，緊湊型電流檢測解決方案
高精度+2 V至+28 V共模范圍為0V功能下，獨立的供應電壓
三增益版本
+50 v / V選擇(MAX4173F)
+100 V / v以(MAX4173H)
±0.5%滿量程精度
±3mV的輸入失調電壓(MAX4173T)
寬1.7MHz帶寬(MAX4173T)
420μA電源電流
可節省空間的SOT23封裝
