MAX3542完備的一次變頻電視調諧器專為模擬/數字地面接收機和數字機頂盒而設計。該電視調諧器采用+3.3V供電，功耗僅為760mW。
MAX3542能夠?qū)?7MHz至862MHz頻帶的PAL信號或DVB-T信號轉換成36MHz中頻(IF)信號。

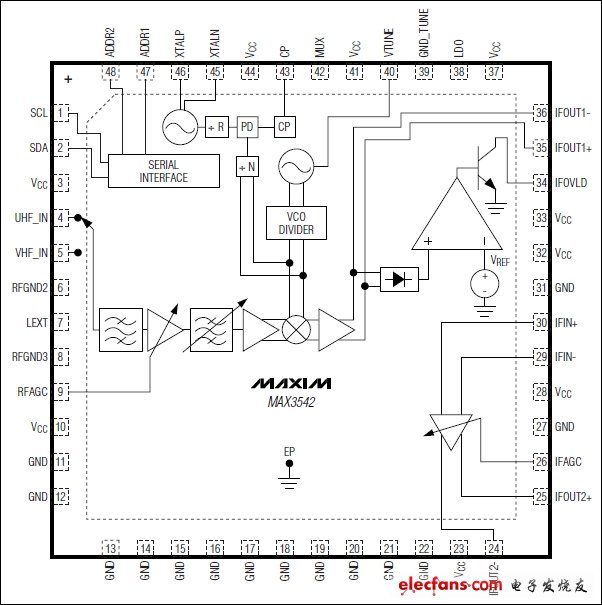

MAX3542包括可變增益低噪聲放大器(LNA)、多波段跟蹤濾波器、諧波抑制混頻器、低噪聲IF放大器、IF功率檢測器以及可變增益IF放大器。MAX3542還集成了單片VCO、諧振電路以及完整的頻率合成器。這款高集成度器件可實現板級低功耗調諧器設計，無需考慮二次變頻調諧器方案中的成本及功耗問題。
MAX3542工作于0°C至+70°C溫度范圍，采用48引腳、無鉛倒裝芯片(fcLGA)封裝。
關鍵特性
低功耗：+3.3V供電時功耗僅為760mW (典型值)
集成跟蹤濾波器
低噪聲系數：4.9dB (典型值)
微型、7mm x 7mm、fcLGA無鉛封裝
采用I2C兼容的2線串行控制接口
