DAC1408D750是一顆具有JESD204A串口的雙通道14位DAC，特性與DAC1405D750一致。創新的采用了JESD204A串口，大幅減少了數據線的數量，直接減少PCB層數，縮小面積。 另外因串口自身特性，布線設計簡潔，最大程度避免了Crosstalk的發生，給產品的EMI/SI設計帶來好處。
實驗室測試DAC1405D750結果如下：

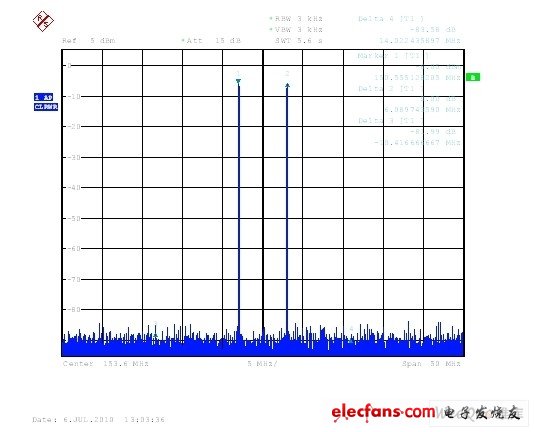

圖1：Fo=153.6Mhz,X4,Fs=737.28MSPS.PLLoff IMD3=78dbc

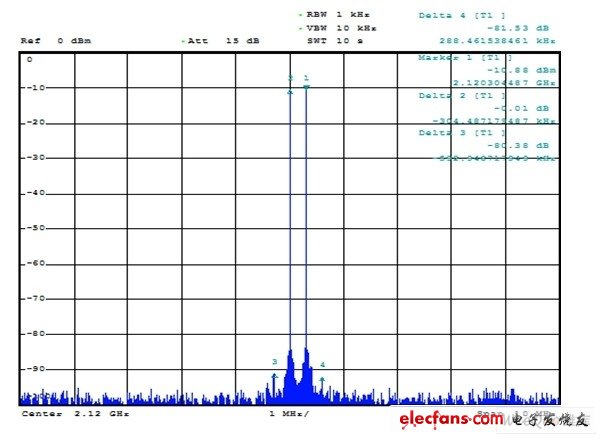

圖2：Fo=2120Mhz,Fs=737.28MSPS,IMD3>=79dbc

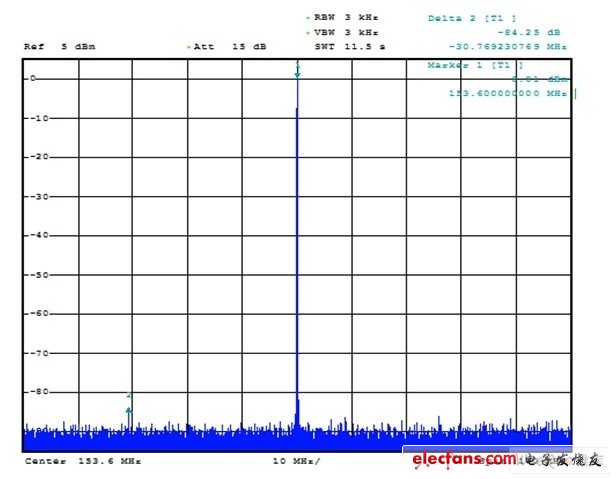

圖3：Fo=153.6Mhz,Fs=737.28MSPS,SFDR=84dbc

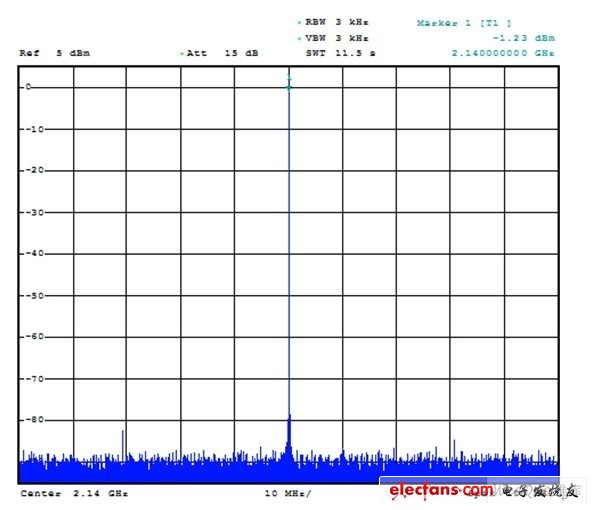

圖4：Fo=2141Mhz(AQM)，F(xiàn)s=737.28MSPS，SFDR=81dbc

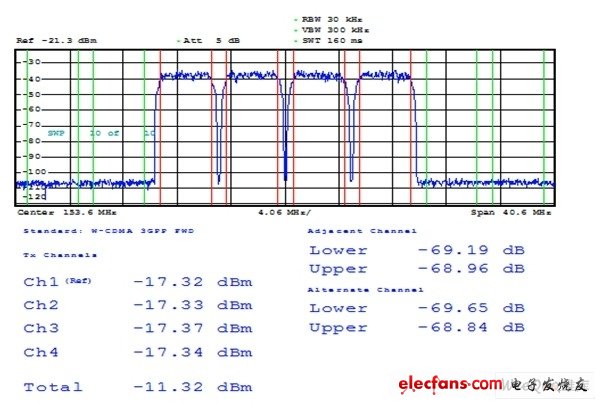

圖5：Fo=153.6Mhz,Fs=737.28MSPS,4載波WCDMA，ACPR>=68.5dBc
?
