在功率變換裝置中，根據主電路的結構，起功率開關器件一般采用直接驅動和隔離驅動兩種方式.美國IR公司生產的IR2110驅動器，兼有光耦隔離和電磁隔離的優點，是中小功率變換裝置中驅動器件的首選。

?

　　LO(引腳1):低端輸出

　　COM(引腳2):公共端

　　Vcc(引腳3):低端固定電源電壓

　　Nc(引腳4): 空端

　　Vs(引腳5):高端浮置電源偏移電壓

　　VB (引腳6):高端浮置電源電壓

　　HO(引腳7):高端輸出

　　Nc(引腳8): 空端

　　VDD(引腳9):邏輯電源電壓

　　HIN(引腳10): 邏輯高端輸入

　　SD(引腳11):關斷

　　LIN(引腳12):邏輯低端輸入

　　Vss(引腳13):邏輯電路地電位端，其值可以為0V

　　Nc(引腳14):空端

　　IR2110的特點：

　　(1)具有獨立的低端和高端輸入通道。

　　(2)懸浮電源采用自舉電路，其高端工作電壓可達500V。

　　(3)輸出的電源端(腳3)的電壓范圍為10—20V。

　　(4)邏輯電源的輸入范圍(腳9)5—15V，可方便的與TTL，CMOS電平相匹配，而且邏輯電源地和功率電源地之間允許有 V的便移量。

　　(5)工作頻率高，可達500KHz。

　　(6)開通、關斷延遲小，分別為120ns和94ns。

　　(7)圖騰柱輸出峰值電流2A。

　　IR2110的工作原理

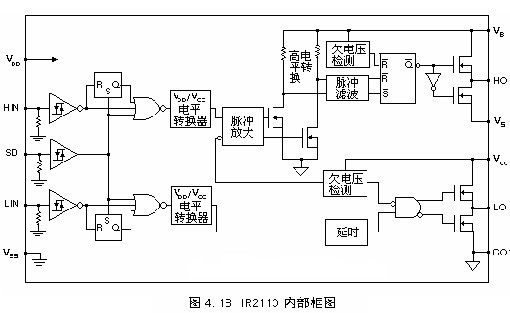

　　IR2110內部功能由三部分組成：邏輯輸入;電平平移及輸出保護。如上所述IR2110的特點，可以為裝置的設計帶來許多方便。尤其是高端懸浮自舉電源的設計，可以大大減少驅動電源的數目，即一組電源即可實現對上下端的控制。
