pt100是鉑熱電阻，它的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的的阻值會隨著溫度上升它的阻值是成勻速增漲的。
鉑熱電阻元件作為一種溫度傳感器，其工作原理是在溫度作用下，鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小且隨著時間的增長，偏差可以忽略，具有可靠性好、熱響應時間短等優點，且電氣性能穩定。鉑熱電阻是一種精確、靈敏、穩定的溫度傳感器。鉑熱電阻元件是用微型陶瓷管、孔內裝繞制好的鉑熱電阻絲脫胎線圈制成感溫元件，由于感溫元件可以做得相當小，因此它可以制成各種微型溫度傳感器探頭。可用于-200～+420℃范圍內的溫度。
PT100鉑熱電阻測溫實驗設計參數

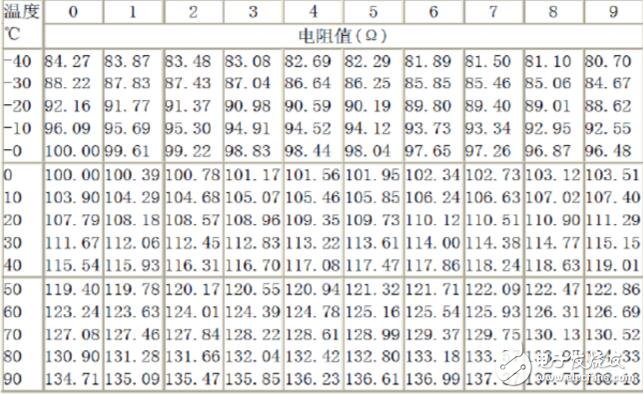

PT100 鉑電阻A 級在0℃時的電阻值R0=100±0.06 Ω；B 級R0=100±0.12 Ω，PT100鉑熱電阻各種溫度對應阻值見分度表23-1。PT100R 允許通過的最大測量電流為5mA，由此產生的溫升不大于0.3℃。設計時PT100上通過電流不能大于5mA。我們通過這個實驗更加深入的來了解一下熱電阻測溫實驗方案，加深對溫度傳感器工作原理的理解。
實驗內容分為三步驟：1．設計PT100 鉑熱電阻測溫實驗電路方案；2．測量PT100 的溫度與電壓關系，要求測溫范圍為：室溫～65℃；溫度測量精度：±2℃；輸出電壓≤4V，輸出以電壓V方式記錄。3．通過測量值進行誤差分析。
pt100鉑熱電阻測溫實驗詳解
1、完成系統方案設計；

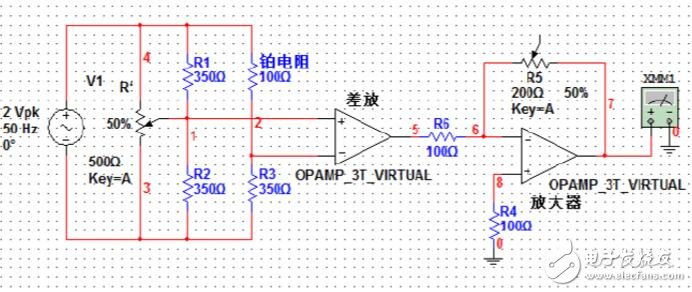

實驗方案初步設定為如下：
電阻阻值計算：
考慮圖中電路，當鉑電阻變化ΔR時，電橋電壓
只有當R3取很大時才能保持線性。
故取R3為350歐姆，R1和R2以及電位器選用儀器上的變阻器，通過調整使節點1和節點2對應的電壓差為零，這樣當鉑電阻受溫度的影響發生變化時就會引起節點間的電壓差，在實驗時，考慮到差動放大器可以臨時調節放大倍數，所以此處放大器只作為更進一步調節的備用元件。 通過調零以及放大倍數的調整，使得實驗的數據滿足本實驗的要求，溫度變化一度時電壓變化約在0.08v左右。
電源電壓的計算：
由于實驗要求鉑電阻的電流不超過5mA，考慮電源電壓不應該超過5*（350+100）=2250mV=2.5V，實驗時為保證電流不致太大，考慮將電源電壓取為幅值為2V的交流電。
2、測取PT100 溫度傳感器的有關數據（電壓、溫度變化量等）；計算非線性誤差。

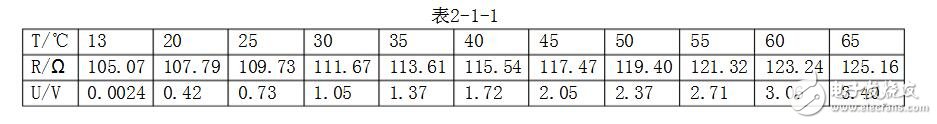

測取結果如下：
3、根據實驗內容要求，擬定設計實驗步驟 實驗步驟如下：
I.根據電路圖連接電路，電路圖見圖2-1-1
II.將電路差動放大器的增益調至最大，調節變阻器，到顯示接近為零，進行調零操作。
III.升高溫度，觀察在各溫度下的輸出電壓值，并記錄電壓值。
實驗結果分析：
計算靈敏度：k=Δy/Δx=（3.4-0.0024）/（65-13）=0.065 計算線性度：γL=ΔLmax/yFS=0.05/（65-13）=0.1%

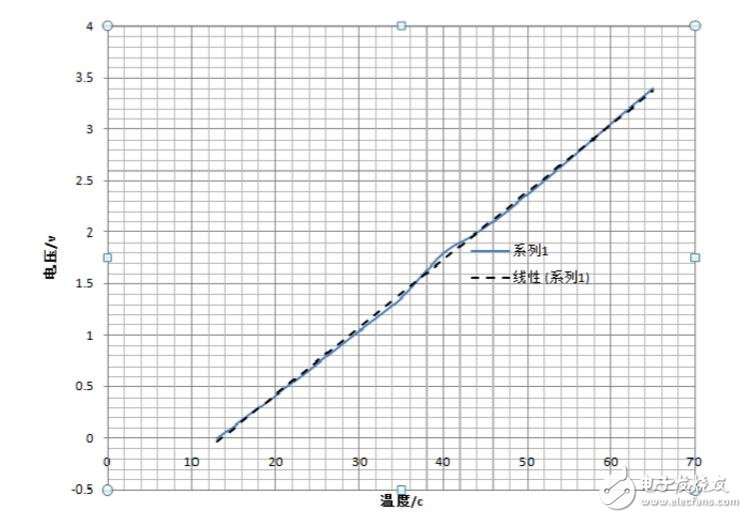

有實驗得到的圖形可以看到，實驗所得的數據基本上符合實驗要求，滿足線性關系，而且幅值在0-4v內變化。
