2sc1815是日本公司生產的一種常用的NPN小功率硅三極管。該管耐壓值是40V，Pcm=400mW，Icm=150mA，采用TO-92 封裝方式。晶體管極性是NPN。

　　2sc1815主要參數：

　　集電極-基極擊穿電壓（VCBO）：60V

　　集電極-發射極擊穿電壓（VCEO）：50V

　　發射極-基極擊穿電壓（VEBO）：5V

　　集電極電流（IC）：150mA

　　基極電流（IB）：50mA

　　耗散功率（PC）：400mW

　　集電極-發射極飽和壓降（VCE）：0.25V

　　特征頻率（fr）：80MHz

　　差動放大器的工作原理

　　1、Tr1、Tr2發射極電流的和為定值

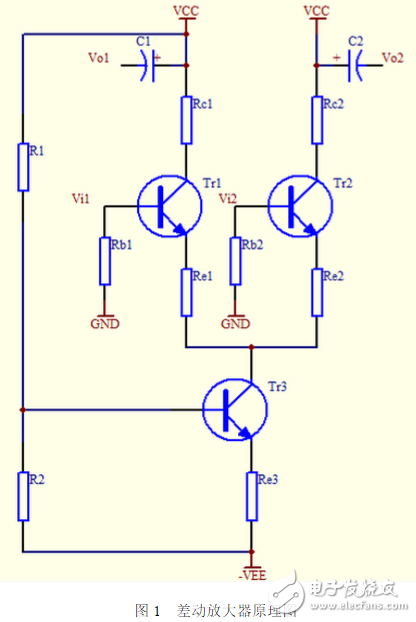

　　如圖1所示，假設Tr1、Tr2完全相同，當沒有輸入信號時，各自的發射極電流Ie1、Ie2相同，且均為恒流源Tr3的發射極電流的一半。當在輸入1加電壓時，Ie1增加ΔIe，由于Ie1+Ie2被恒流源Tr3控制，故Ie2減小ΔIe，即Ie1與Ie2具有相同的變化量，只是增減方向不同。

　　2、對輸入信號的差進行放大

　　該電路的輸出是以集電極電流（=發射極電流）的變化量、以集電極電阻上的壓降取出的。

　　ΔIe是由Tr1與Tr2的Vbe的差值決定的，當兩個輸入信號相同時，Tr1與Tr2的Vbe相同，兩者之差為零，因而沒有輸出。

　　當兩個輸入信號不同時，Ie1與Ie2的變化量大小相等、方向相反，因而Vo1與Vo2是振幅相同、相位相反的信號。

　　故差動放大器電路僅對兩個輸入信號的差進行放大，不放大相同的輸入信號，因而可以起到抑制溫漂的作用。

　　3、差動放大器的增益

　　差動放大器的輸入有單端輸入、雙端輸入兩種形式，輸出也有單端輸出、雙端輸出兩種形式。

　　雙端輸出的增益為：AV=RC/RE

　　單端輸出的的增益為：AV=RC/2RE

　　即單端輸出增益為雙端輸出的一半。

　　可見差動放大器的增益與單管共射放大的增益相同，增加了一只管子并沒有增大增益，但很好地抑制了溫漂。

　2sc1815三極管差動放大器仿真電路

　　差分輸入電壓Vid≤100mV，放大電路增益≥20dB，即10倍，因為實際增益總小于理論計算值，故將理論計算的增益定位20倍，最大輸出電壓為100mV×20=2V。

　　差動放大器的電源電壓要比最大輸出電壓加上作為恒流源工作的Tr3的發射極電阻Re3上的壓降的值還要大。

　　如令Re3的壓降為2V，電源電壓在4V以上即可。為了使Tr1、Tr2的基極電壓為0V，去掉輸入側的耦合電容，使電路簡單化，故采用±5V的雙電源。

　　Tr1、Tr2的集電極電流一般為0.1至數毫安。在這里設為1mA，則恒流源Tr3的發射極電流設定在2mA。令Re3上的壓降為2V，電流流過2mA，所以

　　Re3=2V/2mA=1kΩ

　　為了使Re3上的壓降為2V，設Vbe為0.6V，則R2上的壓降為2.6V，所以R1上的壓降為7.4V。

　　為了使Tr3上的基極電流可以忽略，則在R1、R2上流過的電流有必要比基極電流大10倍以上。如果設β=100，則Tr3的基極電流為

　　Ib3=2mA/100=0.02mA

　　所以流過R1、R2的電流為0.2mA。

　　R1=7.4V/0.2mA=36kΩ

　　R2=2.6V/0.2mA=13kOΩ
