tl431的基準電壓和反饋電路采用常用的三端穩壓器TL431來完成，在反饋電路的應用中運用采樣電壓通過TL431限壓，再通過光電耦合器PC817把電壓反饋到SG3525的COMP端。
由于TL431具有體積小、基準電壓精密可調，輸出電流大等優點，所以用TL431可以制作多種穩壓器。其性能是輸出電壓連續可調達36V，工作電流范圍寬達0.1～100mA，動態電阻典型值為0.22歐，輸出雜波低。其最大輸入電壓為37V，最大工作電流為150mA，內基準電壓為2.5V，輸出電壓范圍為2.5～30V。
TL431是由美國德州儀器（TI）和摩托羅拉公司生產的2.5～36V可調式精密并聯穩壓器。其性能優良，價格低廉，可廣泛用于單片精密開關電源或精密線性穩壓電源中。此外，TL431還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。
tl431封裝

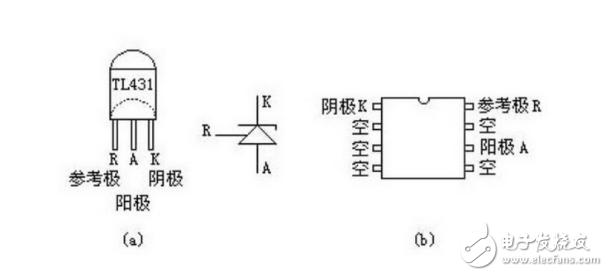

TL431大多采用DIP-8或TO-92封裝形式，引腳排列分別如圖4.26所示。
圖中，A為陽極，使用時需接地;K為陰極，需經限流電阻接正電源;UREF是輸出電壓UO的設定端，外接電阻分壓器;NC為空腳。

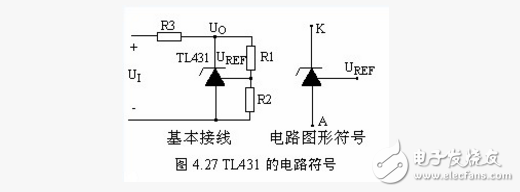

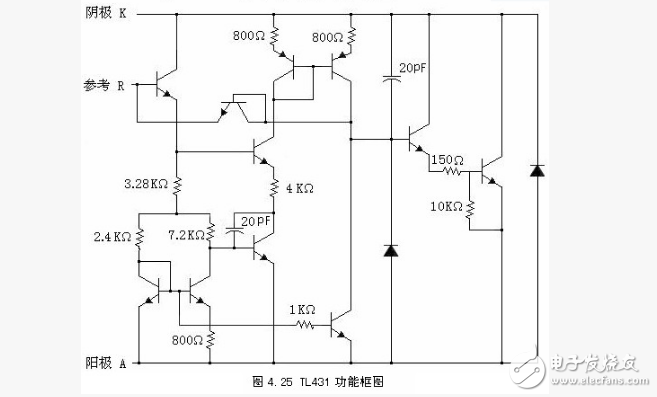

TL431的等效電路如圖所示，主要包括①誤差放大器A，其同相輸入端接從電阻分壓器上得到的取樣電壓，反相端則接內部2.5V基準電壓Uref，并且設計的UREF=Uref，UREF通常狀態下為2.5V，因此也稱為基準端;②內部2.5CV基準電壓源Uref ;③NPN型晶體管VT，它在電路中起到調節負載電流的作用;④保護二極管VD，可防止因K-A間電源極性接反而損壞芯片。TL431的電路圖形符號和基本接線如圖4.27所示。
它相當于一只可調式齊納穩壓管，輸出電壓由外部精密分壓電阻來設定，其公式為 （4-16） ：
R3是IKA的限流電阻。其穩壓原理為：當UO上升時，取樣電壓UREF也隨之升高，使UREF》Uref，比較器輸出高電平，使VT導通，UO開始下降。
反之，UO下降會導致UREF下降，從而UREF
在本設計中就是利用TL431和光耦構成反饋電路，其工作原理就是當輸出電壓發生波動時，經分壓電阻得到的取樣電壓就與TL431中的2.5V基準電壓進行比較，在陰極上形成誤差電壓，使LED的工作電流發生變化，再通過光耦去改變SG3525的COMP控制端電流的大小，調節SG3525的輸出占空比，從而達到穩壓的目的
tl431參數
三端可調分流基準源
可編程輸出電壓：2.5V~36V
電壓參考誤差：±0.4% ，典型值@25℃（TL431B）
低動態輸出阻抗：0.22Ω（典型值）
溫度補償操作全額定工作溫度范圍
負載電流1.0毫安--100毫安。
全溫度范圍內溫度特性平坦，典型值為50 ppm/℃，
最大輸入電壓為37V
最大工作電流150mA
內基準電壓為2.495V（25°C）
特點
1. 輸出電壓最高到 40V
2. 動態輸出阻抗低，典型值為 0.2Ω
3. 陰極電流能力為 0.1mA~100mA
4. 全溫度范圍內溫度特性平坦，典型值為 50ppm/℃
5. 噪聲輸出電壓低
6. 快速開態響應
7. ESD 電壓為 2000V
輸出電壓計算公式
UO=2.5*{1+（R1/R2）}
