TL431是一個有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。

　　TL431是可控精密穩壓源。它的輸出電壓用兩個電阻就可以任意的設置到從Vref（2.5V）到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。

　　TL431是由德州儀器生產，所謂TL431就是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref（2.5V）到36V范圍內的任何值數字電壓表，運放電路、可調壓電源，開關電源等等。

　　英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE， 2.495 V， BCY3

　　TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同，如圖a所示。同類產品還有圖b所示的雙直插外形的。

　　封裝形式：TO - 92、SOT - 89、SOT - 23

　　特點：

　　可編程輸出電壓為36V

　　電壓參考誤差：±0.4％ ，典型值@25℃（TL431B）

　　低動態輸出阻抗，典型0.22Ω

　　負載電流能力1.0mA to 100mA

　　等效全范圍溫度系數50 ppm/℃典型

　　溫度補償操作全額定工作溫度范圍

　　低輸出噪聲電壓

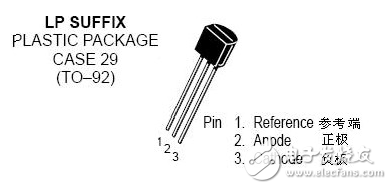

　　圖1 TO92封裝引腳圖

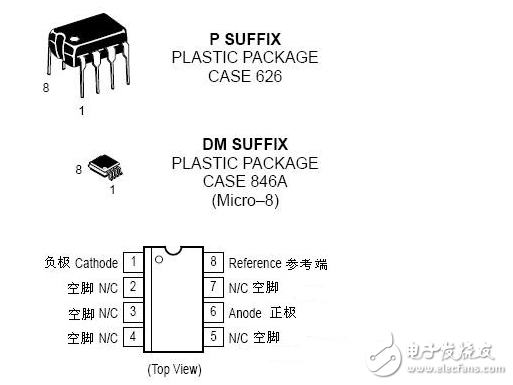

　　圖2 8腳封裝引腳功能

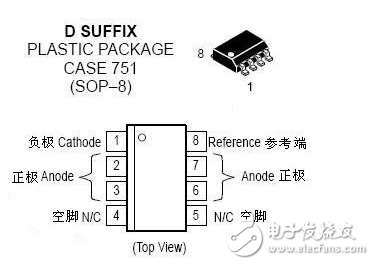

　　圖3 SOP-8 貼片封裝引腳圖
