萬用表判斷三極管的三個極

　　①測 NPN 三極管：將萬用表歐姆擋置 “R × 100” 或 “R × lk” 處，把黑表筆接在基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻值都較小，再將紅表筆接在基極上，將黑表筆先后接在其余兩個極上，如果兩次測得的電阻值都很大，則說明三極管是好的。

　　②測 PNP 三極管：將萬用表歐姆擋置 “R × 100” 或 “R × lk” 處，把紅表筆接在基極上，將黑表筆先后接在其余兩個極上，如果兩次測得的電阻值都較小，再將黑表筆接在基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻值都很大，則說明三極管是好的。 當三極管上標記不清楚時，可以用萬用表來初步確定三極管的好壞及類型 （NPN 型還是 PNP 型 ），并辨別出e、b、c三個電極。測試方法如下 ：

　　①用指針式萬用表判斷基極 b 和三極管的類型：將萬用表歐姆擋置 “R × 100” 或“R×lk” 處，先假設三極管的某極為“基極”，并把黑表筆接在假設的基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻值都很小（或約為幾百歐至幾千歐 ），則假設的基極是正確的，且被測三極管為 NPN 型管；同上，如果兩次測得的電阻值都很大（ 約為幾千歐至幾十千歐 ）， 則假設的基極是正確的，且被測三極管為 PNP 型管。如果兩次測得的電阻值是一大一小，則原來假設的基極是錯誤的，這時必須重新假設另一電極為“基極”，再重復上述測試。

　　②判斷集電極c和發射極e：仍將指針式萬用表歐姆擋置 “R × 100”或“R × 1k” 處，以NPN管為例，把黑表筆接在假設的集電極c上，紅表筆接到假設的發射極e上，并用手捏住b和c極 （ 不能使b、c直接接觸 ）， 通過人體 ， 相當 b 、 C 之間接入偏置電阻 ， 如圖 5-27（a） 所示。讀出表頭所示的阻值 ， 然后將兩表筆反接重測。若第一次測得的阻值比第二次小 ， 說明原假設成立 ， 因為 c 、 e 問電阻值小說明通過萬用表的電流大 ， 偏置正常。其等效電路如圖5-27（b） 所示 ， 圖中VCC 是表內電阻擋提供的電池 ，R為表 內阻 ，Rm 為人體電阻。

　　用數字萬用表測二極管的擋位也能檢測三極管的PN結，可以很方便地確定三極管的好壞及類型，但要注意，與指針式萬用表不同，數字式萬用表紅表筆為內部電池的正端。例：當把紅表筆接在假設的基極上， 而將黑表筆先后接到其余兩個極上， 如果表顯示通〈硅管正向壓降在 0.6V 左右 ）， 則假設的基極是正確的 ， 且被測三極管為 NPN 型管。

　　數字式萬用表一般都有測三極管放大倍數的擋位（hFE）， 使用時 ， 先確認晶體管類型 ， 然后將被測管子 e 、b 、c三腳分別插入數字式萬用表面板對應的三極管插孔中，表顯示出hFE 的近似值。

　　以上介紹的方法是比較簡單的測試，要想進一步精確測試可以使用晶體管圖示儀 ，它能十分清楚地顯示出三極管的特性曲線及電流放大倍數等。

　　不用表測判斷三極管的三個極

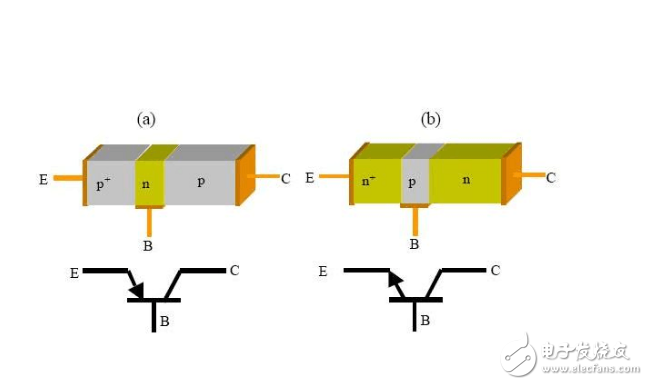

　　中間的N區（或P區）叫基區，兩邊的區域叫發射區和集電區，這三部分各有一條電極引線，分別叫基極B、發射極E和集電極C，是能起放大、振蕩或開關等作用的半導體電子器件。

　　發射極特別被標出，箭號所指的極為n型半導體，

　　管型的判別 一般，管型是NPN還是PNP應從管殼上標注的型號來辨別。依照部分標準，三極管型號的第二位（字母），A、C表示PNP管，B、D表示NPN管（A、B表示鍺管（Ge），C、D表示硅管（Si）），例如：

　　底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e b c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e b c。
