如何判斷三極管的好壞情況：

　　怎么測量三極管的好壞_萬用表三級管測量好壞

　　用萬用表判斷三極管好壞的方法很簡單。這里以數字萬用表為例來介紹判斷方法（指針式萬用表太古老了，并且功能單一，現在就連非洲電子愛好者也不愿意使用了）。

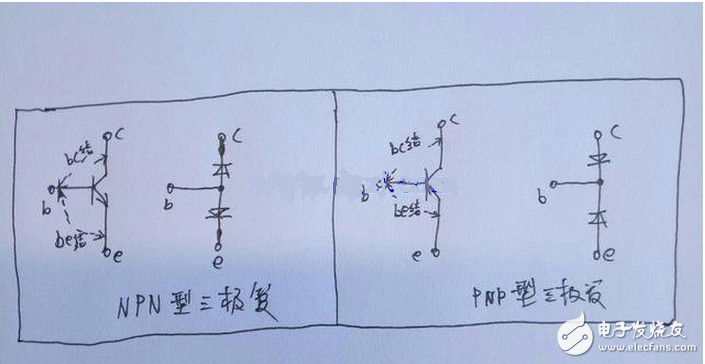

　　首先說一下三極管的內部等效電路，如圖所示，圖左邊的是NPN型三極管，其右側是NPN型三極管的等效電路。可見，對于NPN型三極管，其be結（管子基極b與發射極e之間的那個PN結）和bc結（管子基極b與集電極c之間的那個PN結）等效為兩個正極相連的二極管。同樣，圖右邊的PNP型三極管可以等效為兩個負極相連的二極管。

　　由上述分析可知，判斷三極管好壞，只要用數字萬用表的二極管擋測量其be結和bc結的好壞即可。

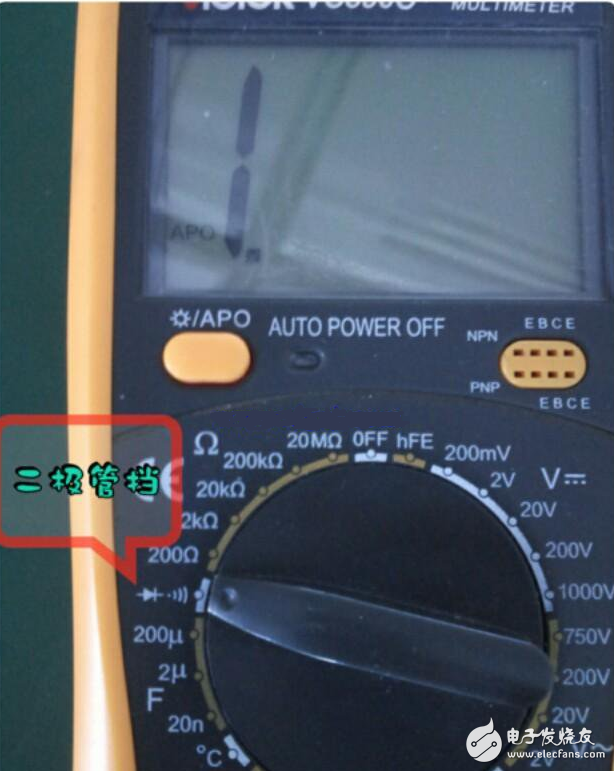

　　這里以常用的NPN型硅三極管為例（鍺三極管現在幾乎不再使用了），測量時，將數字萬用表調至二極管擋（見圖示），用萬用表的紅表筆接觸三極管的b極，然后，用黑表筆分別接觸三極管的e極和c極，此時萬用表顯示的讀數是PN結的正向壓降，其值一般都在“.500-.700”之間，然后用黑表筆接觸三極管的b極，紅表筆發表接觸三極管的e極和c極，此時萬用表顯示的讀數為PN結的反向壓降，其顯示讀數皆為“1”，這樣就可以基本認為該三極管是好的。

　　測量時，若出現某個結的讀數為“.000”或正反向壓降皆為“1”，那么該管的這個結已損壞，這個管子就不能用了。

　　對于一個好的三極管，用萬用表的二極管擋測量其c-e極之間的壓降，不論正向壓降還是反向壓降，萬用表的讀數皆應顯示為“1”，若讀數顯示為“.000”，則該管已被擊穿，是壞的，不能使用。若顯示有一定的數值，則說明該管的穿透電流Iceo較大，雖然能用，但工作穩定性較差，不建議使用。

　　三極管飽和還是放大要怎樣知道？

　　三極管npn怎么判斷是放大還是飽和

　　判斷一個電路中的三極管是工作于放大狀態還是飽和狀態很簡單，你只要用電壓表測量三極管集電極與發射極之間的壓降即可。

　　這里以常用的NPN型硅三極管為例，你這個圖中的三極管電路是典型的共射極放大電路，圖中電阻若選值合適，使三極管的基極電壓比發射極電壓高約0.5-0.7V，并且Rc阻值合適，這時管子的集電極與發射極之間的電壓Uce一定＞1V，此時，三極管就工作于線性放大狀態。若Rb1、Rb2取值不合適，導致偏置電流Ib過大，這時，三極管的集電極電流Ic便會增大，從而導致Rc上壓降增大。若該壓降增大到使三極管集電極-發射極之間的電壓Uce＜1V，此時三極管便處于飽和狀態，從而失去了線性放大作用。若該電壓低于0.3V，三極管便處于深度飽和狀態。

　　順便說一下，一般作為線性放大器使用時，都將三極管的Uce選擇在?電源電壓處，這樣可以獲得最大的線性動態范圍。

　　書上寫的是NPN型二極管在處于放大狀態時，發射結正偏，集電結反偏吧。

　　◎NPN三極管內部載流子運動情況：

　　發射區向基區發射電子

　　發射結處在正偏置，使發射區的多數載流子（自由電子）不斷通過發射結擴散到基區。與此同時，基區的空穴也會擴散到發射區，由于兩者摻雜濃度的懸殊，行程發射級電流Ie的載流子主要是電子，電流方向與電子運動方向相反。發射區的電子再由電源的負極來補充。

　　電子在基區中擴散與復合

　　擴散到基區的電子，將有一小部分與基區的空穴復合，同時基極電源Vbb不斷向基區提供空穴，形成基極電流Ib。由于基區摻雜的濃度很低又很薄，在基區與空穴復合的電子很少，所以基極電流Ib也很小。擴散到基區的電子除了被基區復合掉一小部分，大量的電子都能擴散到集電結邊緣。

　　集電結收集電子

　　反向偏置的集電結阻礙了集電區的多子（自由電子）向基區擴散，但擴散到集電結邊緣的電子在集電結電場作用下越過集電結，達到集電區，在集電極電源的作用下行程集電極電流Ic。

　　◎晶體管電流分配關系和電流放大系數

　　Ie＝Ib+Ic且Ib遠遠小于Ic，表示的是發射級發射的電子絕大多數都通過基極達到集電區只有少數電子在基區與空穴復合。

　　當Ib有一增量△Ib時，Ic也有相應的增量△Ic和△Ie，△Ie＝△Ib+△Ie且△Ie遠遠小于△Ic。這也解釋了當基基電流發生小變化△Ib時，會引起集電極電流有一個大變化量△Ic。這就是晶體管電流放大作用的原理。

　　共射交流電流放大系數：

　　β＝△Ic/△Ib

　　共射直流電流放大系數：

　　β＝Ic/Ib

　　由于三極管處于放大狀態是由條件的，NPN三極管工作時集電極電壓＞基極＞發射極。根據電流關系不同又劃分為飽和區、放大區和截止區。

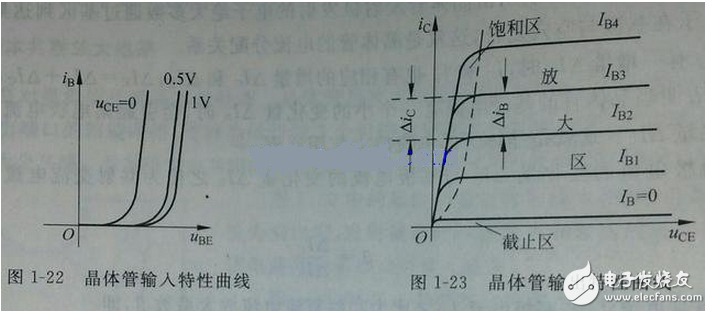

　　◎其輸出特性曲線如下圖：

　　當Ib＝0以下（基極無電流時）的區域稱為截止區，此時發射結集電結均反偏。

　　當Uce＝Ube時（即Ic＝βIb，β為三極管放大倍數）為臨界飽和狀態。以上的區域?yàn)樯疃蕊柡蜖顟B(tài)，深度飽和時共射直流放大系數關系不再成立。

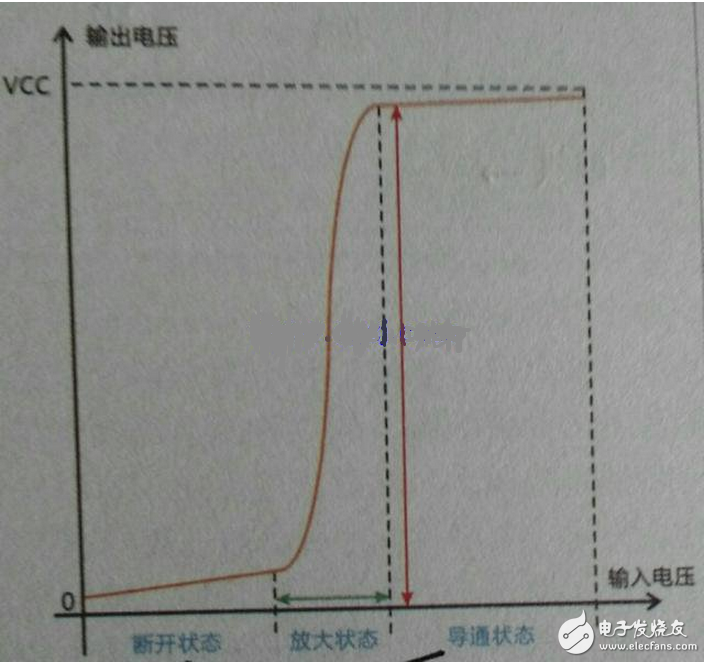

　　三極管三種工作狀態，其中斷開和導通兩狀態時作為開關使用。
