場效應管管腳圖

2017年10月25日 16:04 網絡整理 作者: 用戶評論(0

  場效應管管腳圖

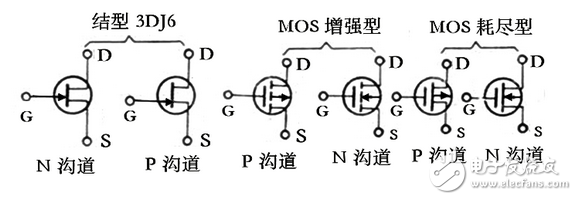

  部分場效應管的管腳排列如圖1。此外,我們]可利用萬用表Rx1k檔判別結型場效應管電極,黑表筆碰觸一個電極,紅表筆依次碰觸另外兩個電極,若兩次測出的阻值都很大,則是P溝道且黑表筆接的是柵極。反之,兩次阻值均很小,則是N溝道,黑表筆接的也是柵極,但此法不能用于測絕緣柵場效應管。

  場效應管管腳圖

  圖1部分場效應管管腳排列

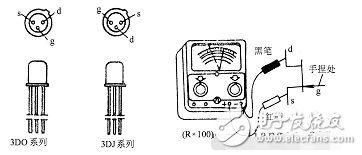

  另外,還可用萬用表估測結型場效應管的放大能力,如圖2。手捏住柵極后,表針會向左擺動(或向右),但只要有明顯擺動說明此管有放大能力,擺動小,放大能力弱。由于測量進g-結電窄上充有少量電荷,每次測量后要將g-s間短路一下,否則再次測可能表針不動。

? ? ? ? 對于大功率場效應管,如圖6-6 (a)所示,從左至右,管腳排列基本為G、D、S極(散熱片接D極):采用絕緣底板模塊封裝的特種場效應管通常有四個管腳,如圖2示,上面的兩個通常為兩個S極(相連),下面的兩個分別為G、D極;采用貼片封裝的場效應管,如圖2示,散熱片是D極,下面的三個腳分別是G、D、S極。


圖二

  場效應管的種類

  場效應管管腳圖
