測量結果

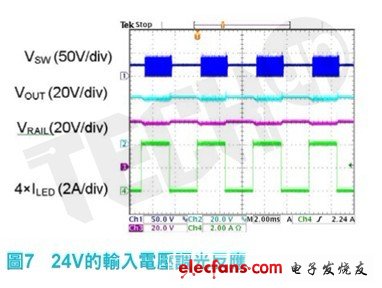

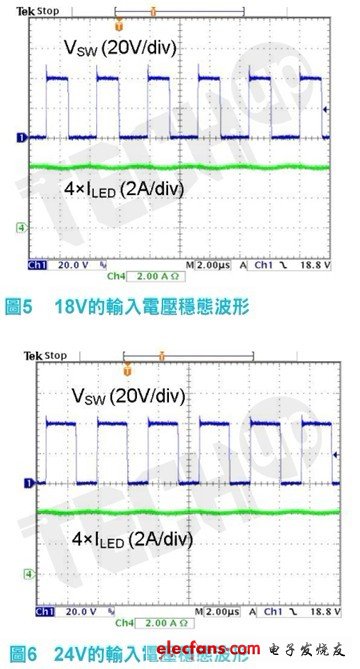

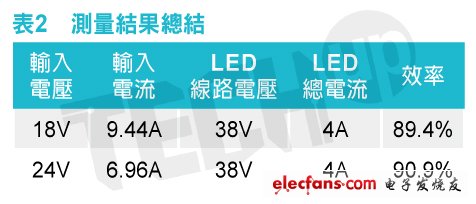

圖5、6所示為升壓轉換器開關節點的波形，和當輸入電壓是18V與24V時LED的總電流。我們也能看到開關節點中穩定波形和良好調節的LED電流。圖7所示為24V輸入電壓在調光期間的表現。在升壓轉換器的輸出電壓中，我們能得到良好的暫態回應（正負尖峰期值小），而且LED電流在調光訊號的應用下可以快速反應。表2為此有效率的方法的總結。在152瓦輸出電源情況下，整體的效率達到90％左右。
???????
