對諧振轉換器的效益

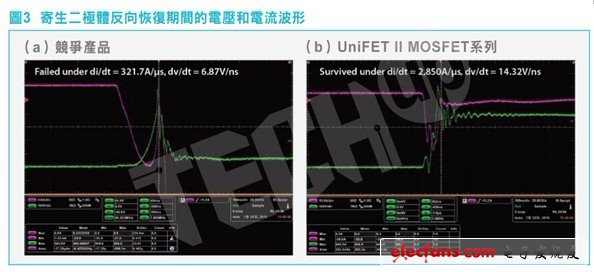

　　二極體從導通狀態變化至反向阻斷狀態的轉換過程稱為反向恢復。在二極體正向導通期間，電荷被儲存在二極體的P-N結中。當施加反向電壓時，所儲存的電荷會被消除，從而返回到阻斷狀態?？赏ㄟ^兩種現象消除儲存的電荷：大反向電流的流過和重組（recombination）。在此過程中，二極體中產生大反向恢復電流。就MOSFET寄生二極體來說，某些反向恢復電流就在N+源極下流動。圖3顯示了在寄生二極體反向恢復期間MOSFET的失效波形。對于競爭產品A，失效就發生在電流水準達到最大反向恢復電流后，即dv/dt為6.87V/ns。這意味著峰值電流觸發了寄生雙極結晶體管（BJT），但UniFET II MOSFET系列則能避免，直到dv/dt達到更高的14.32V/ns。

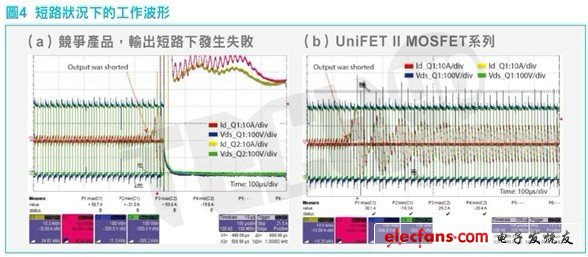

　　圖4顯示了UniFET II MOSFET系列堅固的寄生二極體如何在輸出短路下提高轉換器的可靠性。在輸出短路后，工作模式從ZVS轉變為ZCS。由于Qrr更小，UniFET II MOSFET系列的電流突波降低了很多，而最重要的是，元件并未失效。

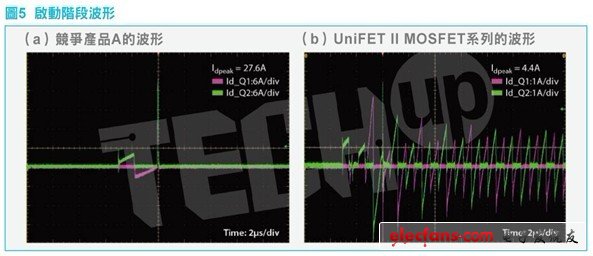

　　轉換器的其它異常模式可能發生在啟動階段。圖5顯示了啟動階段的開關電流波形。電流突波的高峰值超過27A，是由大的反向恢復電流所引起的。它可以觸發控制IC的保護功能。相反地，UniFET II MOSFET系列則不會出現大的電流突波。

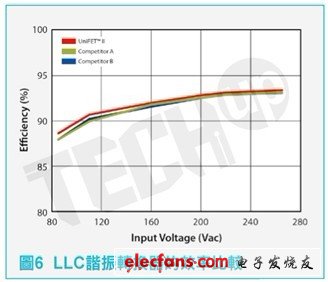

　　為了比較UniFET II MOSFET系列和競爭產品的功率轉換效率，我們設計了一款150W的LLC諧振半橋轉換器。效率測試結果請參見圖6在整個輸入電壓範圍內，系統的效率高于競爭的MOSFET系統。效率較高的主要塬因是具有更低的Qg和Eoss，從而減少了關斷損耗和輸出電容性損耗。

　　全新功率MOSFET系列結合了扎實的本質寄生二極體之性能和快速開關特性，目的是在諧振轉換器應用中達到更好的可靠性和效率。由于降低了閘極充電電荷和輸出電容的儲能，降低了驅動損耗，開關效率也因而提升。UniFET II MOSFET系列以最低成本為設計人員提供了更好的可靠性和效率。
