電路板安裝在背光源的鋁背板上，安裝情況如圖7所示。在電路板上鋪上底反板，底反板的顏色為白色，有利于反光。

?

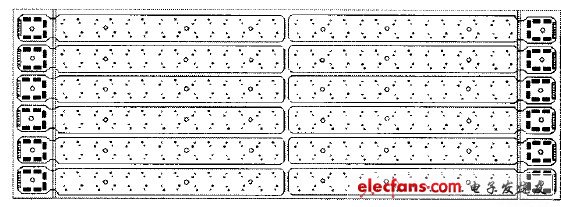

　　圖7 電路板的整體安裝

　　連接器是LED用來和背面的電路板進行電路連接的，它的管腳根據LED單元來確定。電路板的材料可以根據散熱要求制定，為了更好的散熱，圖中電路飯采用的是鋁基電路板，電路板的形狀根據安裝要求沒計，顏色采用白色，利于LED混光。

　　在電路板上面覆蓋光學膜材，再固定上框架。其中電路芯片一部分在LED燈的電路板邊緣，一部分左背板的后面。電路板上的連接器用來與外面的驅動芯片相連。具體結構如圖8的結構剖面圖所示。

?

　　圖8 背光源的整體結構圖

　　4 結果與測試

　　LED點亮后得到了高亮度、效果好的一個背光原，效果實拍對比如圖9所示。

?

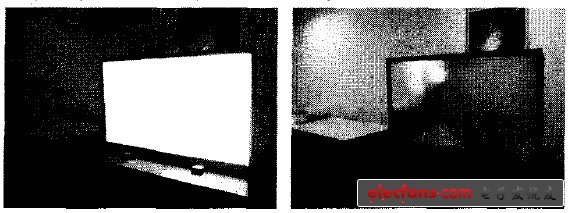

　　圖9 (左)點亮的背光源，(右)未點亮的背光源。

　　加上液晶屏之后與CCFL背光源的測試效果如圖10所示。

?

　　圖10 (左)LED 背光源，(右)CCFL背光源。

　　采用9點測試，測試儀器為BM-7.如圖11、表1、圖12所示。

?

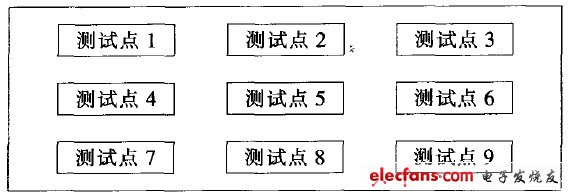

　　圖11 9點測試。

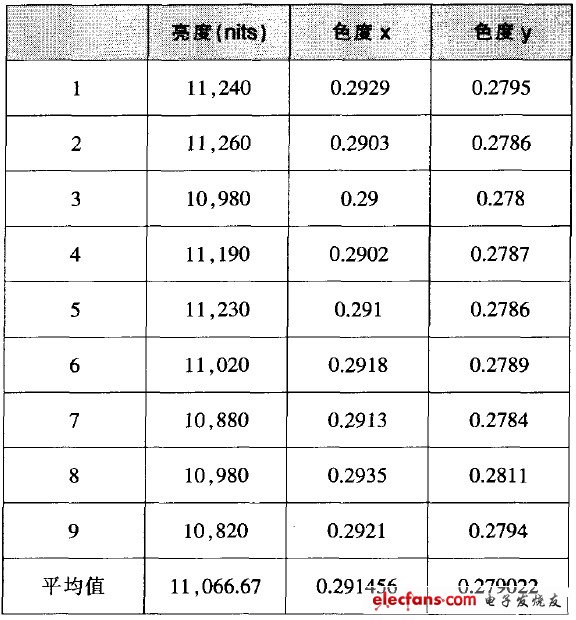

　　表1 背光源光學測試結果

?

?

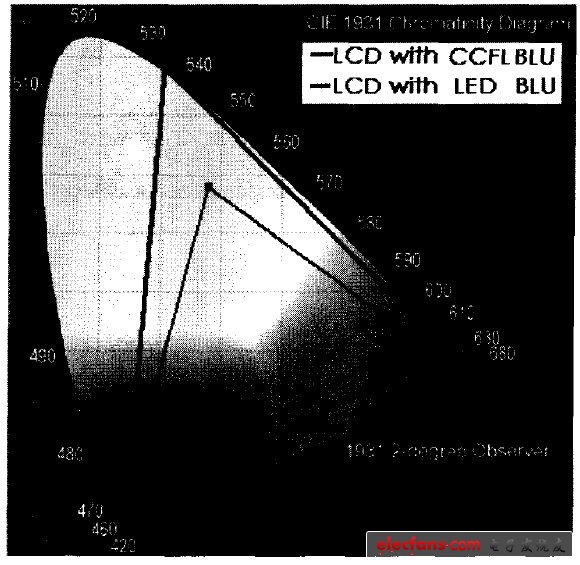

　　圖12 通過液晶屏的色彩還原性測試結果。

　　通過測試結果可以看出， 中心亮度達到11,230nits,均勻性達到90%以上，具體為96.26%.

　　還原性達到了128%以上，由于液晶屏表面彩膜的限制，液晶模組的色彩還原性只有10O~105%左右，要想進一步提高色彩表現力，一方面可以選擇匹配的彩膜，另一方面就是用LED作為圖像的最后總顯示光源，另外，基于場序彩色原理的無彩膜技術也是方法之一。

　　5 結論

　　所做的47in LED背光源達到了中心亮度11,230nits、整體功耗178W、均勻度96.26% 、色彩還原性128.15% ,具有很高的性能。
