　　如果打算建造或者使用其他任一驅動激光二極管的電路，首先應使用模擬器測試它們。

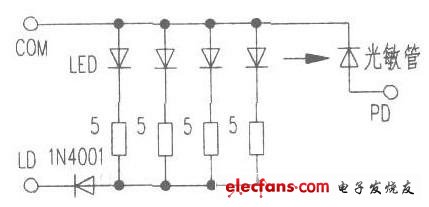

　　這可使用可見的f或者紅外的)組合LEDs，和一個或更多硅二極管(用以模擬大致期望的電壓降1以及離散的光電二極管以校驗限流操作來進行。與LEDs相比，為了適應激光二極管的更高的電流，可使用幾個相同的LEDs與幾個小型匹配電阻器并聯以保證均流相等，見下圖。

　　注意這個光敏二極管相對于LED發射的靈敏度變化，相當大程度上取決于它的位置與方向。光敏二極管和-LEDs-起(有點像一自制的光隔離器)穩定后并且使響應最大化。

　　這里激光二極管電流是低于20mA或者30mA.一臺合適的光耦合器也能被使用。

　　使用這個激光二極管模擬器，將真的只可能確認激光驅動器電流穩壓器的功能，實際上作為你的激光二極管設置它不一定適合。

　　一旦電路被調試好，可關機，并且再仔細安裝激光二極管。請加倍檢查全部連接!

　　在兩種情況下，可使用下面的指導說明(假定一實際的激光二極管正被使用)：

　　設定激光驅動器的功率調節至最小(通常電位器阻值最大)。

　　如果能提供，可使用有電壓和電流限制調節的電源。然后，你能把電壓開始從0啟動，而電流限制恰好剛超過期望的激光管閾值電流(加上復位吸取的電流，不再在激光二極管位置測試)。這總是稍后才增加電流。

　　+把一支電壓表跨接在光敏二極管(PD)引出端和地之間，這將有效地監控相關光功率輸出。

　　如果有單獨的電流表，可與電源串聯。

　　逐漸增加輸入電壓。一旦激光二極管開始產生激光.PD電壓應該上升。這個電路可調節PD電壓于接近參考值。然后，PD電壓和電源電流能穩定。如果有時不能像期望的那樣，可關閉電源。

　　這個電路在激光二極管安裝后工作正常，輸出功率可以適度增加。但是，若沒有一個激光功率表，必須承擔這樣做的風險!

　　對可見光的激光二極管來說，如果有一個激光指針器或者其他可見光的相同波長的激光模塊，只要激光波束具有相同的直徑，即可作兩者的亮度比較。

　　對紅外激光二極管來說，人的眼球?qū)Υ瞬黄鹱饔谩募t外二極管極小的紅小光圓點，不能用作準確的功率輸出指示。
