如 果因為成本的考量，那 Charge-Pump 的架構正適合低成本的解決方案，其架構可省一電感與一輸出二極體，例如 MAX1759 是以 Charge-Pump 方式產生一組可升降壓的輸出電壓。而 Maxim 的獨特 Change-Pump 架構容許輸入電壓可高于或低于輸出電壓。盡管它的工作 頻率高于 1.5MHz ，一樣保持低至 50uA 的靜態供應電流。

　　有些設計者因為考慮到高效率，而選擇以升壓方式產生一組輸入高于輸出電壓來提高效率，如圖 3 的升壓架構，由于需外加 MOSFET 作切換開關，因此可 提供較大的輸出功率。如果是因為空間的限制，外加 MOSFET 開關以及輸出二極體就會成為設計者的負擔，此時內建 MOSFET 切換開關與輸出二極體的升壓 DC-DC 轉換器例如 MAX1722 ，就適合于此應用中，不僅省空間、效能好，更能省成本。

　　此主題相關圖片如下：

?

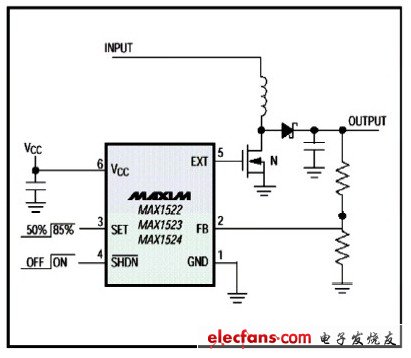

　　圖 3 升壓型電源轉換器

　　手機 Vdd 的解決辦法

　　因此選擇以 Buck 方式提供 Vdd 所需的電壓。如圖 4 便是一組內建 MOSFET 切換開關的同步降壓結構的直流轉換器，可提供 400mA 的輸出電流。而且工作頻率高達 1.2MHz ，設計者可選用小尺寸的電感，與輸出電容，效率同樣高達 90% 以上。

　　此主題相關圖片如下：

?

　　圖 4 降壓型電源轉換器

　　負電壓 Vss 的解決辦法

　　介紹 OLED 的正電壓 Vdd 輸出之后，接著介紹 OLED 的負電 Vss 輸出。就如同前文所敘述，如果設計者臨時找不到合適的負電壓輸出電源 IC ，亦可 使用 Buck 架構的電源 IC 。如圖 5 以漂浮接地線架構來產生負電壓 Vss ，其原理為：透過正常的輸出，連接在供給電壓地線上，迫使轉換器的地線穩壓而產生 一組負電壓輸出，如果需要不同的輸出電壓，只要以兩顆電阻跨接輸出電容。
