引言
在成像器件、處理器與軟件不斷得到改進后，消費者現在希望得到更多的數碼相機功能，例如低照明情況下需要的閃光燈，甚至是自動對焦等。在這樣的分辨率下，良好的畫質輸出以及圖片與視頻分享變得更加實用，這些更高密度的CMOS成像器件需要從目標獲得更多的反射光，因此進一步推動了集成閃光功能的需求。
要將傳統的氙氣閃光燈放置到尺寸相當緊湊的手機 內對設計工程師來說極具挑戰性，因為除了粗大的閃光用高壓電容外，還必須加上燈泡以及相關的變壓器與電子線路，而傳統的閃光燈也不適用于視頻拍攝的用途。慶幸的是，LED制造商已經著手通過采用如氮化銦鎵(InGaN)等新材料來提升功率LED的光輸出。
?

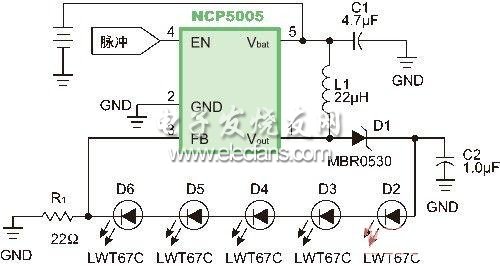

圖1 基于NCP5005的電感式LED驅動電路
另一方面，半導體制造技術的創新以及封裝方式的改進也提高了能夠產生的流明數以及光電轉換效率。要產生最高的光輸出，這些功率LED可能需要400mA或更高，且脈沖寬度在50到200ms的電流輸出能力。但是對視頻應用來說，則需要較小的電流，但時間卻不僅限于單一脈沖。除了尺寸的限制以及人體工學的考慮外，這些相機模塊通常會集成在屏幕的后方或上方，以便使用者可以利用LCD作為抓取圖像的取景器，這在折疊式手機上特別常見。成像器件與鏡頭機構可能還必須能夠旋轉，以便手機可以在視頻會議模式下作為面對面溝通的工具，這在3G網絡的電話設計上預計將更加普遍，因為有足夠的帶寬可以運用在視頻會議上。
在討論這些趨勢時我們可以明顯地看出，屏幕顯示的質量與分辨率變得越來越高，同時尺寸也越來越大，特別是具備豐富多媒體功能的手機，預計未來將有越來越多的內容，如流視頻或廣播視頻、互聯網瀏覽與電子郵件、拍照與相片查看，以及游戲和信息獲取服務等。因此，當手機在沒有通話時屏幕使用將更為頻繁，但是如果手機的電池續航能力不夠，這些功能都將受到限制。因此，高效率的系統電源管理，包括屏幕與按鍵的背光電源管理就變得相當重要，而諸如相機閃光燈等以往只有在高端手機中才能看到的功能也將逐漸成為標準配置。
這些也將對白光LED背光驅動電路的設計帶來挑戰：更大的屏幕代表了有更多的區域需要背光，因此必須提升驅動器件的整體效率;由于空間有限，所以必須在單一封裝中集成更多的功能;由于考慮的不僅是大小，厚度也必須縮減，特別是滑蓋與折疊式造型的產品。
2 驅動電路方案
手機中白光LED驅動電路經常使用兩種架構：LED以串聯方式連接的電感升壓轉換電路;每顆LED都通過穩定的電流源驅動的電荷泵驅動器。電感解決方案可以帶來最佳的整體效率，而電荷泵方式由于使用小型陶瓷電容作為能量轉換器件，因此體積最小。圖1和圖2分別給出了兩種驅動架構的典型應用電路。當前，功率LED的效率不斷地得到提高，降低了背光LED的功耗，因此可以用更少的LED提供更高的光輸出。這意味著兩、三年前需要4顆LED提供背光的1.5寸屏幕，現在只需兩顆功耗只有一半的LED就能夠得到相同的性能。
為了滿足這個需求，就需要一顆能夠驅動兩個LED的新產品，并能以相當低的電流支持屏幕背光的低功耗待機運行。為了解決這個問題，NCP5602/12系列電荷泵LED驅動器件設計成可以支持超低電流的ICON模式，同時能夠通過簡單的單線式或傳統的I2C串行總線提供兩顆LED的普通背光功能。除了支持最新的輕薄封裝趨勢外，這些產品也在設計上采用新的極薄型LLGA微封裝技術(2×2×0.55mm)來支持超薄應用。此外，部分改進的LED材料與設計擁有更低的正向電壓(由3.6V降低到3.1V)，因此對電感解決方案來說，相同的功率可以驅動更多的LED。而更復雜的LED驅動器件，如NCP5604A/B就擁有更多的電壓轉換模式選擇，提供更優化的功率轉換，同時集成電流源的功率耗損也更低，在手機電源所使用的鋰離子電池的大部分工作時間內達到85%的轉換效率(PLED/Pin)。
LED閃光燈已經成為照相手機必備的配置，安森美開發出的NCP5608多重模式電荷泵LED驅動器，能夠驅動4顆LED用于主屏幕與子屏幕的背光，以及可以提供用于驅動1W功率LED的高達400mA的高電流輸出。這些功能在設計上共用一個高效率的電荷泵轉換電路，以便將外接電容的數目降到最低。
?

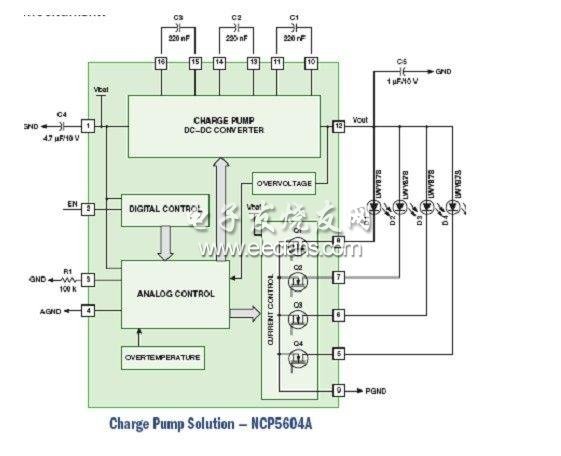

圖2 基于NCP5604A的電荷泵LED驅動電路
由于空間有限，特別是新型超薄直板手機以及翻蓋手機，因此這款器件采用4×4×0.75mm的QFN封裝。為了將控制驅動器所需的連線數降到最低，該器件采用了兩線I2C數據總線作為控制配置接口。在驅動閃光燈LED上提供有4個專用通道，讓引腳能夠以并聯方式驅動一個高功率LED，或用來驅動數個以較低電流工作的閃光燈LED。
