L2=L1(d1/d2)。

　　L1——距離d1處規定的限值。

　　L2——距離d2時的新限值。

　　因此，將GB 17743-2007的限值換算成表2。天線垂直方向和水平方向的測試結果如圖14所示。

?

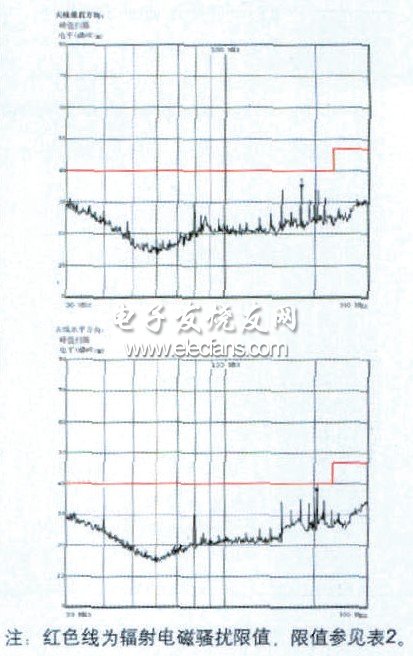

　　圖14 頻率為30 MHz ～ 300 MHz范圍內輻射電磁騷擾

　　表2 減少測試距離限值換算的結果

?

　　注：對于這種減少測試距離、限值換算的測試方式的準確度有不同的看法。一般在電波暗室不能滿足10m測試距離時可用CDN測試法，此測試法為GB 17743-2007所允許。

　　以上測試根據檢測單位告知是在全功率下進行的，全功率是該燈無線電騷擾最大狀態。根據上述測試數據，5#燈具的電源端和控制端的傳導騷擾電壓及其輻射電磁騷擾，都達到國家標準GB 17743-2007的要求。檢測單位提供了該燈測試合格的正式測試報告。

　　3.2.2 諧波電流測量

　　根據GB 17625.1-2003的要求應在最小功率和最大功率之間分為5個相等的級段，即在20%、40%、60%、80%和100%功率條件下測試各諧波分量，以下是5種情況下的測試數據，參見圖15 ～圖19。

?

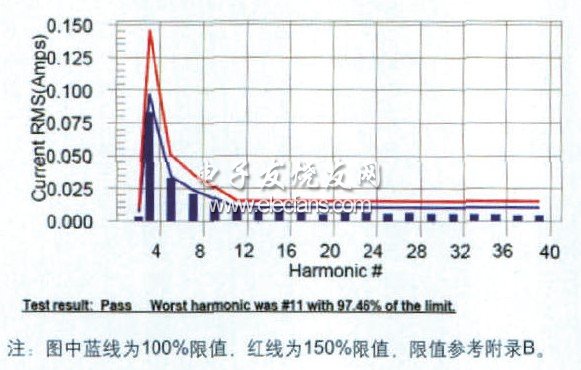

　　圖15 100%功率條件下測試各諧波分量

?

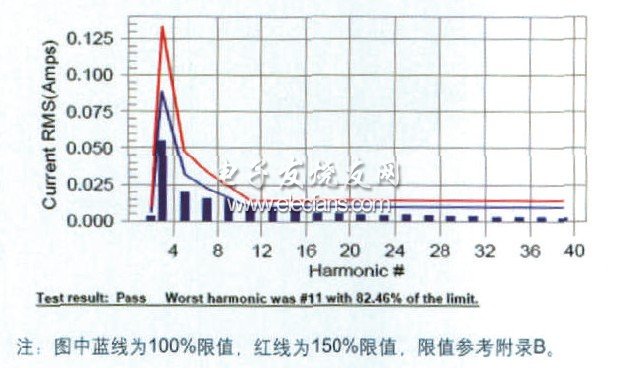

　　圖16 80%功率條件下測試各諧波分量

?

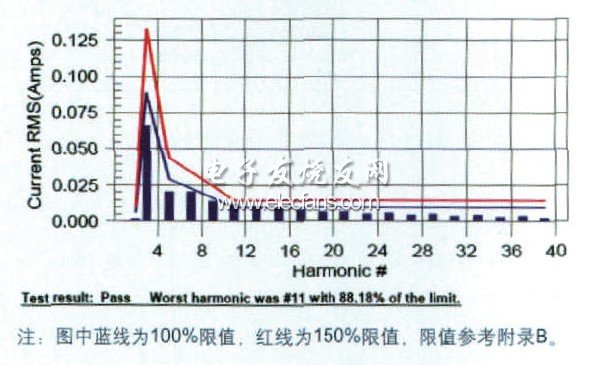

　　圖17 60%功率條件下測試各諧波分量

?

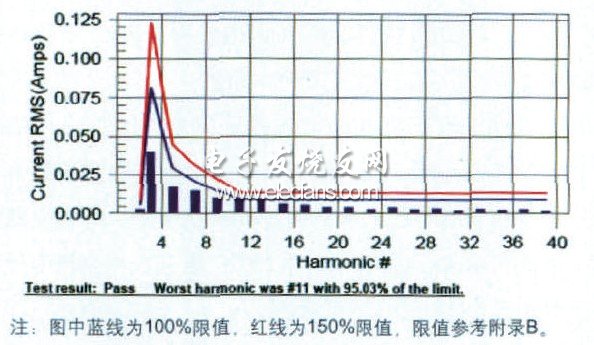

　　圖18 40%功率條件下測試各諧波分量

?

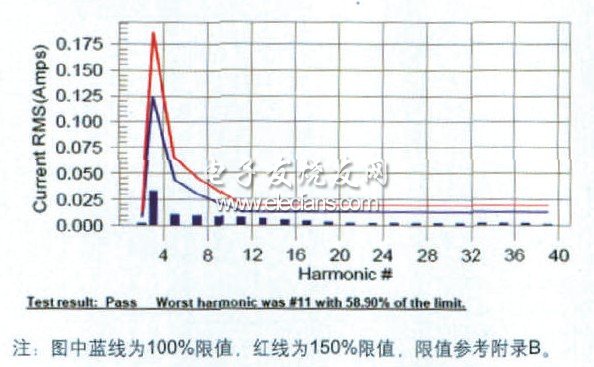

　　圖19 20%功率條件下測試各諧波分量
