氖氣輝光燈泡應用電路
1.熔斷保險絲熔斷指示電路
保險絲熔斷指示電路如圖10-19 所示，它們都很簡單。圖中( a) 所示是熔斷后立即發光的指示電路;圖中( b) 所示是熔斷后發出閃光的指示電路;圖中(c)所示是熔斷后除發出閃光指示外，還能發出聲響的電路;圖中(d) 所示是一種保險絲熔斷前氛燈管發亮、熔斷后閃光的電路。
2. 測電測壓電路

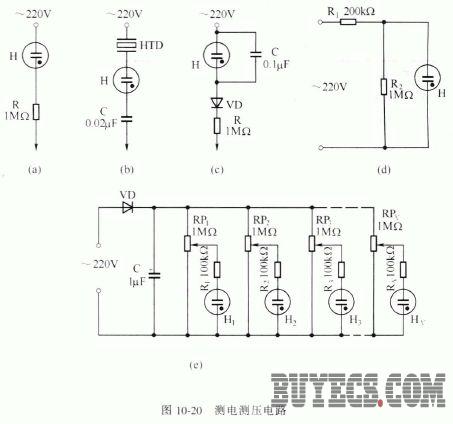

測電測壓電路如圖10-20 所示。其中圖(a) 所示為普通試電筆電路;圖中(b) 所示是能發聲的測試電路;圖(c)所示是可閃爍發光的測壓電路;圖中(d) 所示為電壓指示電路;圖中(e) 所示為峰值電壓指示器電路，調節各電位器RP 的阻值，可使氛燈隨電壓的升高逐漸啟輝。
3. 門鈴電路
門鈴電路如圖10-21 所示。圖(a) 所示為聲光門鈴電路，當按動按鈕時，電路中的氖燈會發光，同時蜂鳴器也會發出聲響，告知主人有客人到。圖(b) 所示為主人在家與否的信號門鈴電路，氖燈和按鈕裝在門外，開關S2裝在門內，合上S2 時氛燈點亮告知主人在家;打開S2時氧燈熄滅，表示家中無人。
